Расширяя горизонты возможностей ВГ75

vinxru · Post by **vinxru** » 20 Apr 2013 10:56

А эти байты F1 и FF, о которых я говорил, никак не влияют на параметры развертки.

F1 - для контроллера обозначает конец строки. Контроллер прекращает опрашивать ПДП контроллер до начала следующей строки.

То есть, F1 это аналогичен 77 нулям, если его разместить во втором символе строки. То есть строка может занимать 2 байта, а не 78.

Так же, 9 невидимых байт справа видимых строк можно заменить на один символ F1.

vinxru · Post by **vinxru** » 20 Apr 2013 10:56

Я скину пример, как только доберусь до своего ноута.

Lavr · Post by **Lavr** » 20 Apr 2013 11:25

vinxru wrote:Т.е. гасящие получаются 320-250 =70 линий

Почему 320? По стандарту - 312 строк в кадре...

vinxru · Post by **vinxru** » 20 Apr 2013 12:49

Мог что то не так вспомнить. Значит 310 линий (31*10) и 312 линий (39*8)

Lavr · Post by **Lavr** » 20 Apr 2013 14:09

Что-то я с этим их рисунком экрана туплю...

Первая строка начинается с байта 36D0 и заканчивается байтом 371D,
371D - 36D0 = 4Dh - это действительно 77d.
Но сам байт 36D0 надо тоже прибавить - 78 символов в строке?

К примеру, с 10-го по 15-й элемент - их шесть... хотя 15-10=5.

В последней строке тоже получается 78 символов в строке:
3FF3 - 3FA6 = 4Dh +1 = 78...

Или я что-то не так считаю?

Настройка же ВГ75 осуществляется действительно на 4Dh - 77d символов:

Code: Select all

LXI H,0D001H;
MVI М,00H;
LXI H,0D000H;
MVI M,4DH; - отображаются все знакоряды по 77 (4DH) знаков в каждом знакоряде
MVI M,1DH;
MVI М,99H;
MVI М,93H;

vinxru · Post by **vinxru** » 20 Apr 2013 14:38

MVI M,4DH

В контроллер записывается число на единицу меньше, т.е. реально 78 столбцов (4Eh). А значение 0 это уже 1 строка.

MVI M, 1DH

И 30 строк (1Eh)

Lavr · Post by **Lavr** » 20 Apr 2013 15:25

vinxru wrote:В контроллер записывается число на единицу меньше,
т.е. реально 78 столбцов (4Eh).

Да вот я и туплю на этот повод... в контроллере ПДП ВТ57 - там явно сказано,
"число циклов" - 1 (при настройке).

А вот у ВГ75 я такого что-то не помню... и у меня что-то расчет для "РК-86" не сходится:
сдвиговый регистр тактируется частотой 8МГц ~ 125 нс.

Размер стандартной строки 64 мкс. Делим: 64 мкс на 0.125 мкс = 512 точек в строке.
Как я говорил, в "РК-86" настраивается строчный синхроимпульс,
а не строчный гасящий, и ССИ, согласно настройке, - выбран равным
времени отображения восьми знаков.

Предположим, что знаков в строке 78, как мы и насчитали...
Вместе с ССИ в полной строке 78 + 8 = 86 символов.

Считаем число точек на 1 знакоместо: 512 точек / 86 знакомест = 5,95 точек -
округляем - это 6 точек.

Теперь проверяем... если в строке 78 знакомест, т.е. 86 знакомест вместе с
ССИ, то 86 знакомест * 6 точек = 516 точек в полной строке.
А если в строке 77 знакомест, т.е. 85 знакомест вместе с
ССИ, то 85 знакомест * 6 точек = 510 точек в полной строке.

Но при 8МГц в строке 512 точек...
В принципе и 510 точек в полной строке и 516 точек в полной строке в
параметры телевизионной развёртки влезут...
Но что из них верно?

vinxru · Post by **vinxru** » 20 Apr 2013 15:50

Вот я демку подготовил для Апогея. Там RKA для загрузки в эмулятор, исходники, компилятор.

http://rghost.ru/45438127

vinxru · Post by **vinxru** » 20 Apr 2013 15:51

Lavr wrote:А вот у ВГ75 я такого что-то не помню...

То же -1

http://www.emuverse.ru/wiki/Intel_8275/ ... 0%B8%D1%8F

vinxru · Post by **vinxru** » 20 Apr 2013 16:02

> Но при 8МГц в строке 512 точек...

Не, кол-во точек в строке привязано не к таковой частоте, а к ССИ формируемому контроллером.

Контроллер тактируется частотой 8/6 = 1,3(3) Мгц.

Что бы получить частоту строк 15625 Гц, надо что бы в строке было 85,3 символа.

8000000 / 6 / 15625 = 85,3(3)

То есть теоретически нельзя сделать правильно. Строку нельзя поделить на целое кол-во символов при такой частоте.

Вот и получается, что контроллер выдает нестандартную частоту строк.

8000000 / 6 / 86 = 15504 Гц

Lavr · Post by **Lavr** » 20 Apr 2013 16:41

vinxru wrote:Не, кол-во точек в строке привязано не к таковой частоте, а к ССИ формируемому контроллером.
Контроллер тактируется частотой 8/6 = 1,3(3) Мгц.

Тоже не совсем так... сдвиг по строке идёт с частой 8 МГц, но единица измерения при настойке КЭЛТ -
знакоместо и знакоряд.
В матрице символа - 6 точек растра на знакоместо. Отсюда и вылезла тактовая CCLK = 8/6 = 1,3(3) МГц.

С числом символов - я вспомнил, что это не реальное "число", а фактически код из таблицы:

и он действительно на 1 меньше реального числа знакомест в строке.

Поэтому все те, кто пишут, что настройка КЭЛТ - 77 знакомест в ряду, вводят народ в заблуждение.

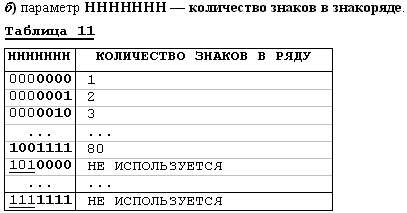

4Dh - это 78 знакомест в ряду по таблице 11.

А расчет у меня всё-таки совершенно правильный. Первоначально отталкиваются от
тактовой частоты сдвига и количества точек на знакоместо по горизонтали.

Значит я насчитал: 86 знакомест в полной строке, что соответствует 516 точкам в ней.
При частоте сдвига 8 МГц, 1 точка сдвигается за 125 нс.
Значит 516 точек * 125 нс = 64,5 мкс - длительность полной строки.
Откуда частота строк при данной настройке: 1 / 64,5 мкс = 15503,87 Гц.
Что и есть твои: 8000000 / 6 / 86 = 15504 Гц

Lavr · Post by **Lavr** » 20 Apr 2013 17:26

Кстати говоря - из картинки стандарта видеосигнала строчный синхроимпульс
равен 4.7 мкс.

В настройке КЭЛТ ВГ75 ССИ выбрали равным 8 знакам...
Отсюда он тоже не совсем стандартный - 6 * 8 * 0.125 нс = 6 мкс.

Равным 7 знакам его выбрать нельзя, но был бы 5.2 мкс.

При выборе 6 знаков ССИ чуть коротковат и равен 4.5 мкс.

Но при этом частота строчной развертки будет составлять 15873 Гц.
А добавлять ещё 2 символа в каждую строку - это ОЗУ совсем уж не жалеть...

PS. Да, интересно, но по ссылке Intel 8275/Документация
приведена таблица, аналогичная приведенной мной таблице 11.
Я из документации на "Микрошу" её выдернул, а вот откуда по
той ссылке они её откопали?...
Видны "уши" от общего источника. В справочнике Шахнова такой таблицы нет.

И надо бы Вадиму Кудрявцеву сказать, что ошибочка у него:
CC0-CC6 Вход Chip Select (Выбор микросхемы) - это неправда.

Правильно будет:
/CS Вход Chip Select (Выбор микросхемы)
CC0-CC6 Выходы Character Code (Адрес кода символа (код символа)).

И передрали эту ошибочку "добросовестно, исключительно для образовательных
некоммерческих целей" у Эдуарда Пройдакова.

Который раз эту ошибку у него передирают, и я когда-то давно купился...

b2m · Post by **b2m** » 21 Apr 2013 01:43

vinxru wrote:компилятор

Ты бы ещё msvcp100d.dll и msvcr100d.dll приложил, а то не у всех есть runtime от 10-той версии MS VC++, да ещё и debug версии

А ещё, если компилятор будет выдавать в .asm ";:" перед C-шной строкой (а не только ";" ) то она тоже будет видна в отладчике. Вообще-то эта фича только для меток, но её можно использовать и так.

Желательно также, там, где не метка, не два пробела перед строкой выдавать, а один символ табуляции.

vinxru · Post by **vinxru** » 21 Apr 2013 03:49

Косяк

Я обычно отдаю Release, который работает без DDL-ки.

Lavr · Post by **Lavr** » 21 Apr 2013 04:42

b2m wrote:Ты бы ещё msvcp100d.dll и msvcr100d.dll приложил, а то не у всех есть runtime
от 10-той версии MS VC++, да ещё и debug версии

Вот тут ты кардинально прав...

В связи с написанием библиотек под Proteus, у меня и вовсе сейчас
MSVC++ 5.0 установлен...
