Alekcandr · Post by **Alekcandr** » 03 Aug 2018 03:59

Alekcandr · Post by **Alekcandr** » 06 Aug 2018 08:47

Лет 25 назад начал задумываться о подключении клав от PC. Это желание возникло после безуспешной механической доработки клавиатуры от конструктора КР-02 (РАДИО-86РК) до клавиатуры ОРИОН-128.

Как подключить клавиатуру от PC к Ориону? Виделось мне это тогда как некий массив ключей в матрице. Состояние кнопок от PC должен был отражать массив из ключей (8х8), который и представлял из себя клавиатуру Ориона.

И тут в разрезе интереса ps/2 адаптера для MSX решил погуглить. И нахожу такое решение. Вот же мало того что сделали микруху так и даже софт написан

В общем уже финансово вложился в это решение. Если чего выгорит, оформлю отдельную тему.

З.ы. Самое интересное, если еще прикрутить USB-Host, вообще зашибись получиться

Alekcandr · Post by **Alekcandr** » 13 Aug 2018 06:30

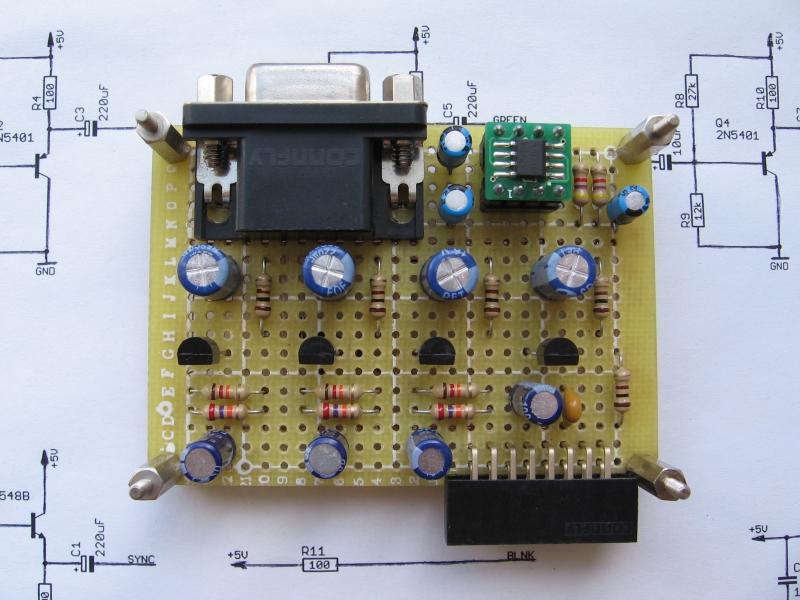

Думал выложить все сразу по коррекции звука. Ото нет. Тогда то, что сделано. Module PPI. rev B.01.

Alekcandr · Post by **Alekcandr** » 13 Aug 2018 08:41

Да все медленно

Но есть еще идейка.

Всю эту килограммовую балалайку из 10 слотов и 10 плат (можно еще +10 добавить, не проверено) таскать тяжело.
А не сделать ли MSX-EXT mini. Mini – это конечно образно. Для затравки …

Может, кто чего добавит. Одно условие - это корпуса DIP.

Alekcandr · Post by **Alekcandr** » 20 Aug 2018 13:02

Начал разбираться с MSX-AUDIO (это стандарт). Неожиданно. Стандарт ослабили (вообще-то дороговато было) и началось. Эра MSX-MUSIC. Добавления MUSIC начали расти как грибы, внутри, снаружи - пучком, слева и справа. Короче зоопарк. Это было поделие лайт от ямаха OPLL.

Объяснимся, не то что бы я, изучая историю, назвал Ямаха - сборище имбицилов. НО как говориться от их деятельности на поприще MSX, всегда оставался след с плохим запахом.

Все это породило сборище последователей, которые начала "засырать" область портов в/в ниже 080H. Порты закончились, а последователи остались. Вот не задача. РАБОЙТЕ через адресное пространство ЦПУ. У MSX 16 слотов, воткни свое чудное устройство в слот и радуйся жизни.
А еще для любителей CPLD (FPGA) вам открыто окно 040Н-04FН в портах в/в (коммутируемые порты в/в)

Alekcandr · Post by **Alekcandr** » 24 Aug 2018 06:33

Пришли по почте MT8816. Решил для них собрать ногодрыг.

Жмем на кнопочку и последовательно вкл./ выкл. ключ от 0 до 127. Результат контролируем по светодиодам.

Из особенностей микрухи. Без "уверенного" сброса после подачи питания, микруха ведет себя не то, что не адекватно, складывается впечатление, что она не исправна.

Пока не спешно паяется очередной модуль MSX-EXT, заказал Arduino Pro Mini на 3.3В, к нему прикуплю USB Host Shield Mini (он 3.3В от рождения). И буду их дружить

Alekcandr · Post by **Alekcandr** » 11 Sep 2018 01:05

Приехали ко мне платки. Собрал на скорою руку стенд для проверки по материалам из интернета.

Работает

Дальше буду собирать уже на макетной плате со всеми детальками для реализации конвертера USB клавиатуры (или мышки, или джойстика, или …) MSX.

Тест железки

Alekcandr · Post by **Alekcandr** » 22 Sep 2018 03:33

А тем временем мой азиатский поклонник (это не точно) презентовал новую плату 9. Жаль что он не планирует обнародовать свой труд в виде схем.

У меня дела резко застопорились, ну уже скоро (не через пол года) будет отчет о новой (маленькой) плате.

Интересно с фига азиат резисторов низко-омных натыкал. Шумит шинка. И нет у него буферизации на каждом модуле, перегрузка шины там видимо дикая в динамике.

Вот и я не спешу. Модулей у меня по более будет с ядреной 74LS нагрузкой. Навешанных на бедный проц с буферизацией. Но как не странно - оно работает. Что незя сказать о конкуренте IBM.

вон оно как работает

Шина данных

Чистый срез влияния емкости в нагрузке на шину. А там еще сквозные токи (это когда ЛЭ открывает усе, и делает КЗ). А еще...

Ну как-то так. Теоретики (эмульгаторы). Ппц, насколько все просто сделано в MSX. Собирай в наши дни на оригинальной базе не хочу

Alekcandr · Post by **Alekcandr** » 22 Sep 2018 06:04

Кстати реальщики тестите свое железо на проверенных производителях игр. А то я месяц тестил на Орионе Elite. А оказалось это глюченое гамно. Оно адаптированно на ZX и Орион.

Только проверенные разробы игр

PVV · Post by **PVV** » 28 Sep 2018 00:17

Alekcandr wrote: И тут в разрезе интереса ps/2 адаптера для MSX решил погуглить. И нахожу такое решение. Вот же мало того что сделали микруху так и даже софт написан

В общем уже финансово вложился в это решение. Если чего выгорит, оформлю отдельную тему.

Тема с подключением клавиатуры и мне актуальна. Решил я эту MT8816 заказать, но прежде заглянуть в ее pdf, и возник у меня вопрос - а как на ней реализовывать двойные нажатия, типа Shift+ ... ? Вот теперь и не знаю, заказывать или нет. Ставить, что ли, дополнительные аналоговые ключи (561КТ3, два ее ключа встречно на кнопку) на Shift и Ctrl ?

IgorR76 · Post by **IgorR76** » 28 Sep 2018 00:50

А какие проблемы с двойными нажатиями?

PVV · Post by **PVV** » 28 Sep 2018 02:59

MT8816 это матрица ключей 8х16 (для MT8809 - 8х8), управление: 3 ножки строки( одна из 8 строк) и 4 ножки столбцы( один из 16). Берем к примеру кнопку '8', а на ней дополнительная функция при нажатии на нее с шифтом '*', как ее набрать? Шифт сидит на 5й строке и первом столбце, а '8' на 1й строке и 9м столбце, как одновременно выбрать две строки и два столбца, если управление как одна из х? Вот и получается, что надо использовать дополнительный внешний ключ на коммутацию шифта. А вот как работает клавиатура для ZX по ссылке выше не понятно - капс удерживать то не надо, он триггерный, а вот шифт надо.

IgorR76 · Post by **IgorR76** » 28 Sep 2018 03:41

В микросхеме есть память. Каждое переключение фиксируется. Поэтому одновременно могут быть зажаты хоть все контакты сразу. Даем команды последовательно, стробируем сигналом /STROBE. Вроде всё просто и никаких проблем. В даташите расписано же.

PVV · Post by **PVV** » 28 Sep 2018 04:14

IgorR76 wrote:В микросхеме есть память. Каждое переключение фиксируется. Поэтому одновременно могут быть зажаты хоть все контакты сразу.

Точно, упустил -

The remaining switches retain their previous states...

Спасибо, тогда все ок с таким решением.

Alekcandr · Post by **Alekcandr** » 28 Sep 2018 11:03

PVV wrote:
Alekcandr wrote: И тут в разрезе интереса ps/2 адаптера для MSX решил погуглить. И нахожу такое решение. Вот же мало того что сделали микруху так и даже софт написан

В общем уже финансово вложился в это решение. Если чего выгорит, оформлю отдельную тему.
Тема с подключением клавиатуры и мне актуальна. Решил я эту MT8816 заказать, но прежде заглянуть в ее pdf, и возник у меня вопрос - а как на ней реализовывать двойные нажатия, типа Shift+ ... ? Вот теперь и не знаю, заказывать или нет. Ставить, что ли, дополнительные аналоговые ключи (561КТ3, два ее ключа встречно на кнопку) на Shift и Ctrl ?

Тут таки есть известная проблема для матричных клавиатур. Эффект - Key Ghosting. Придется или 2 (4) ключа ставить, или думается мне можно будет использовать незадействованные линии в матрице (8 х 16).

Из схемки думаю понятно как диоды ставить. Тут 60 - Shift, 62 – Graph. C кнопкой 64 — Code (Рус) можно не заморачиваться, по крайней мере в реальной ямахе вместо диода стоит перемычка.
