Контроллер IDE для ZX-BUS

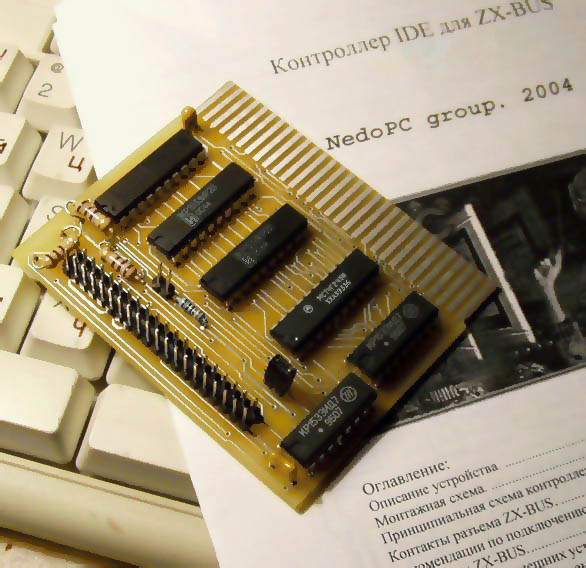

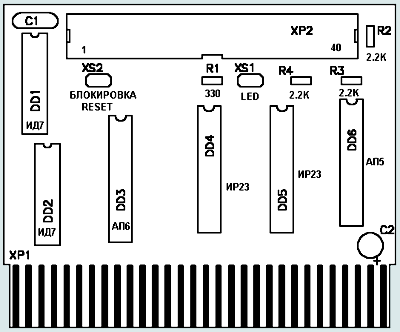

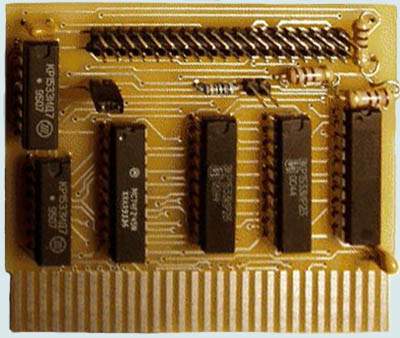

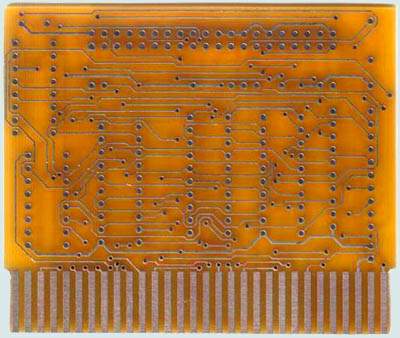

  Контроллер имеет высокое быстродействие. Собранный контроллер подключается к шине типа ZX-BUS/NEMO-BUS. На компьютерах КАЙ-1024 и Скорпион-256 плата должна быть установлена таким образом, чтобы компоненты платы смотрели в сторону ЦП Z80.

  Контроллер позволяет работать с жестким диском таким операционным системам как например ISDOS.

  Оснащение вашего компьютера контроллером и жестким диском позволит повысить надежность хранения программ и данных, а также повысит быстродействие и емкость системы в целом.

• (kay!) - Сигнал подключается только в компьютере KAY.
• (1) - Подключение 0 страницы ОЗУ (#C000...#FFFF в режиме ZX-48kb) вместо ПЗУ. Сигнал имеется только в компьютерах Scorpion и KAY.
• (2) - Контакт имеет разные назначения в разных моделях компьютеров. В компьютере ZS-Scorpion ранних выпусков отмечен как РЕЗЕРВНЫЙ. Позже использовался для подачи питания +12В на платы расширений. На turbo платах (зеленых) неиспользуемый контакт. В компьютере KAY на этот контакт выводится сигнал тактовой частоты 14 МГц.
• (3) - Сигнал индуцирующий подключение ПЗУ и портов Beta-Disk интерфейса.
• (4) - В компьютере Scorpion это и сигнал тактовой частоты процессора, и инвертированный и задержанный сигнал /RAS, управляющий динамическим ОЗУ (по схеме Ленинград). В turbo версиях ZS-Scorpion сигнал синхронный с тактовой частотой процессора. В компьютерах KAY этот сигнал не является синхронным с тактовой частотой процессора и представляет из себя инвертированный сигнал /RAS. Частота всегда 3.5 МГц.
• (5) - Сигнал имеется только в компьютере KAY. Это выход регистра #7FFD, отвечающий за банк ПЗУ (basic-128 или basic-48). Может управляться внешним устройством.
• (6) - Сигнал устанавливается в 1 при включенном турбо-режиме. Выход типа открытый коллектор, то есть устройство расширения может принудительно отключать турборежим. Сигнал используется только в KAY.
• (7) - В компьютере ZS-Scorpion контакт не используется, используется только в KAY.

  Компьютеры ZX-Next и Profi имеют несколько иную шину. Компьютеры Pentagon совсем не имеют шины расширения. Для подсоединения контроллера к таким компьютерам требуются доработки. Ниже мы приводим общие рекомендации по подсоединению устройств к таким компьютерам.

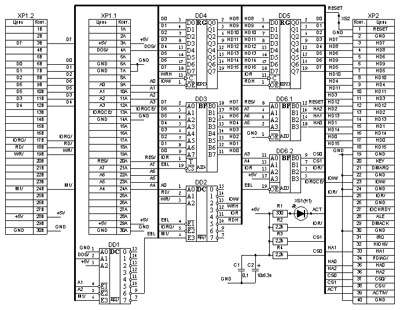

  Типичная схема на плате компьютера для всех из перечисленных сигналов:

  Слева источники, справа сигналы идут на слот расширения и одновременно на процессор, ПЗУ, порты ввода-вывода (расположенные на плате компьютера) или другие устройства.

  Сигнал /DCDOS может использоваться платами расширения только как вход - он указывает внешним устройствам, что должны декодироваться только порты в адресом пространстве Beta-Disk интерфейса. Вообще в оригинальном варианте Beta-Disk контроллера он подключался к ZX-Spectrum, как плата расширения, но никакого /DCDOS сигнала не предусматривалось.

  Никогда не заводите сигнал /RD или /WR на адресные входы дешифратора, если устройство поддерживает запись и чтение одновременно: сигналы /IORQ, /RD и /WR в процессоре переключаются отнюдь не одновременно и возможны ложные срабатывания. Лучший вариант это комбинация IORQ+RD для чтения и IORQ+WR для записи. Для подавления реакции устройств на плате (особенно для компьютера KAY) нужно обязательно принудительно устанавливать сигнал /IORQCE в лог.1 при дешифрации адреса вашего устройства (читайте дальше про адрес). В том случае, если на дешифраторе портов ввода-вывода сигналы /RD или /WR не используются, то обязательно должен быть использован сигнал /M1.

  Адрес в устройстве должен дешифрироваться ДО ФАКТИЧЕСКОГО ОБРАЩЕНИЯ К УСТРОЙСТВУ (определяемого сигналами /IORQCE или /MREQ), особенно при использовании сигналов /IORQCE или /CSROMCE для блокировки устройств на плате. Типичная схема дешифратора:

• DD1 - дешифратор типа 555ИД7
• DD2 - логический элемент "ИЛИ" типа 555ЛЛ1
• DD3 - буфер с мощным выходом типа 555ЛП8
