14-ногий пик PIC16F505
Author Message
Supreme God
User avatar

Joined: 21 Oct 2009 09:08
Posts: 7777
Location: Россия
Reply with quote
Микроконтроллеры PIC16F84A понравились мне в своё время сравнительным быстродействием,
малым потреблением, низковольтностью, высокой нагрузочной спосбностью, короткой, но
выразительной системой 33-х команд...
А главное - это была микро-ЭВМ практически в корпусе от К155ЛА3 (хотя и DIP-18 ),
что придавало этим микроконтроллерам особый шарм! 8)

Оказывается в номенклатуре изделий от Microchip есть изделие в корпусе, полность идентичном
К155ЛА3 (DIP-14): http://www.aliexpress.com/pic16f505_reviews.html
http://catalog.gaw.ru/index.php?page=component_detail&id=15474

И это - микроконтроллер PIC16F505! :wink:

------------------Image

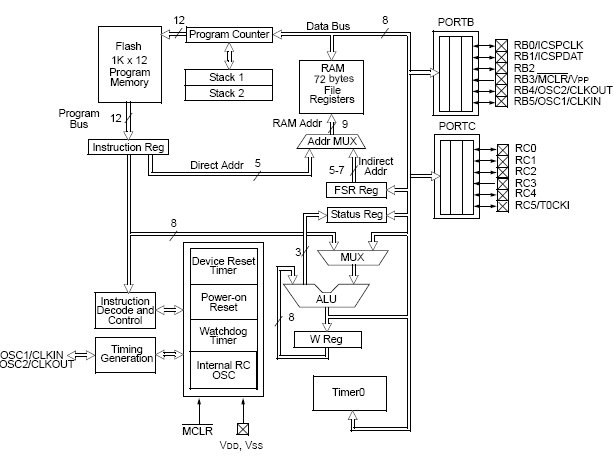

По сновным параметрам он похож на PIC16F84A, но с укороченными до 6 бит портами:


Attachment:
pic16f505.gif [ 11.86 KiB | Viewed 2699 times ]


Нет, я, конечно же, знаю про 8-ногие PIC12..., но микро-ЭВМ в корпусе от К155ЛА3 как-то
приятно-необычно выглядит... :D

Хотя... я бы предпочел 20-выводный PIC - два нормальных 8-битных порта и 2 программируемых
вывода под резонатор.
Не слежу за Microchip-ом, возможно, у них такой в номенклатуре уже и есть...

_________________
iLavr


06 May 2014 11:50
Profile
Senior

Joined: 20 Mar 2013 04:36
Posts: 137
Location: Ростов-на-Дону
Reply with quote
Post
У PIC16F505 инструкции не 14-, а 12-битные, поэтому по сравнению с "обычной" 35-командной системой у него нет операций addlw и sublw (константа плюс/минус аккумулятор).

Такие "красивые" распиновки есть, кажется, у Atmel. У Microchip маловыводные микроконтроллеры это как бы урезанные многовыводные и распиновки у них немного странные.

Могу порекомендовать 40-выводный DIP PIC16F884/PIC16F887, у него 4 нормальных 8-разрядных порта и встроенный 8 МГц генератор.


06 May 2014 12:35
Profile
Supreme God
User avatar

Joined: 21 Oct 2009 09:08
Posts: 7777
Location: Россия
Reply with quote
Post
pfgx wrote:
Могу порекомендовать 40-выводный DIP PIC16F884/PIC16F887, у него 4 нормальных
8-разрядных порта и встроенный 8 МГц генератор.

Нафиг... нафиг.... нафиг... Ты, разве не прочитал?
Lavr wrote:
А главное - это была микро-ЭВМ практически в корпусе от К155ЛА3 (хотя и DIP-18 ),
что придавало этим микроконтроллерам особый шарм!

Так что 40-выводный - оставь себе...

_________________
iLavr


06 May 2014 15:01
Profile
Supreme God
User avatar

Joined: 21 Oct 2009 09:08
Posts: 7777
Location: Россия
Reply with quote
Post
Lavr wrote:
я бы предпочел 20-выводный PIC - два нормальных 8-битных порта и 2 программируемых
вывода под резонатор.
Не слежу за Microchip-ом, возможно, у них такой в номенклатуре уже и есть...

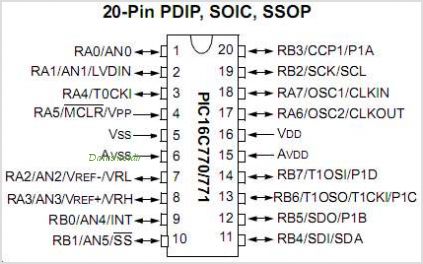

Таки погуглил... и нашел! 8) PIC16C770, к примеру...

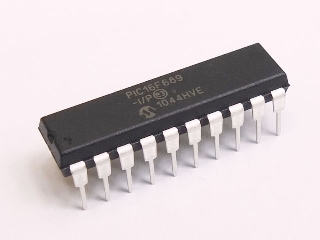

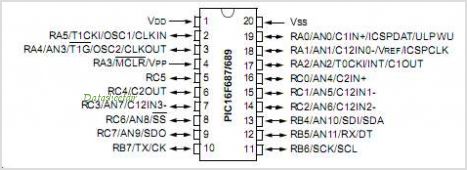

Или вот - PIC16F689

----------------Image
У него правда, порты - не совсем так, как мне нравится: 2х8, но вижу, что в
номенклатуре изделий Microchip есть что поискать на свой вкус!

_________________
iLavr


06 May 2014 15:02
Profile
Maniac

Joined: 05 Nov 2008 20:47
Posts: 251
Location: 81.28.208.238
Reply with quote
Post
оффтопик {
корпуса:
DIP40,DIP32,DIP28,DIP24 - многоногие
DIP20,DIP18,DIP16,DIP14,,,DIP8,DIP6,DIP4 - в узком корпусе
вопрос: куда делись/почему нет
DIP12,DIP10 ?

}


06 May 2014 18:49
Profile
Senior

Joined: 20 Mar 2013 04:36
Posts: 137
Location: Ростов-на-Дону
Reply with quote
Post
Lavr wrote:
Нафиг... нафиг.... нафиг... Ты, разве не прочитал?
Lavr wrote:
А главное - это была микро-ЭВМ практически в корпусе от К155ЛА3 (хотя и DIP-18 ), что придавало этим микроконтроллерам особый шарм!
Так что 40-выводный - оставь себе...

Ну раз всё так серьёзно - конечно оставлю :)

Lavr wrote:
Таки погуглил... и нашел!
...в номенклатуре изделий Microchip есть что поискать на свой вкус!

Не занимайтесь глупостями, используйте первоисточники ;) http://www.microchip.com/maps/microcontroller.aspx

Lavr wrote:
PIC16C770, к примеру...

С буквой "C" сразу нафиг, это однократные.


06 May 2014 23:58
Profile
Supreme God
User avatar

Joined: 21 Oct 2009 09:08
Posts: 7777
Location: Россия
Reply with quote
Post
pfgx wrote:
Не занимайтесь глупостями, используйте первоисточники ;) http://www.microchip.com/maps/microcontroller.aspx

Lavr wrote:
PIC16C770, к примеру...

С буквой "C" сразу нафиг, это однократные.

Да не такие уж и глупости рядом с Вашим 40-ногим "подарком"... :-?
Если Вы такой умный и общаетесь с первоисточниками, могли бы сразу глупости и не предлагать.

А то что он однократно программируемый то это как раз не значит "сразу нафиг": всё равно программу
отрабатывают хотя бы MP-лабе, или в Протеусе и т.д., а не занимаются многократным прошиванием.
Так что Ваше "сразу нафиг" - мнение сугубо личное и не совсем компетентное...

У меня вот есть десяточек PIC12 - они однократно программируемые, не запорол еще ни один,
так почему же их "сразу нафиг"?

_________________
iLavr


07 May 2014 07:01
Profile
Senior

Joined: 20 Mar 2013 04:36
Posts: 137
Location: Ростов-на-Дону
Reply with quote
Post
А началось всё с того, что я, решив, что человеку нужны "полные" 8-разрядные порты, предложил микроконтроллер не в том корпусе :D
Lavr, я прям даже и не знаю что ответить...


07 May 2014 11:25
Profile
Supreme God
User avatar

Joined: 21 Oct 2009 09:08
Posts: 7777
Location: Россия
Reply with quote
Post
pfgx wrote:
Lavr, я прям даже и не знаю что ответить...

Мне кажется, что всегда надо отвечать по теме. Тем более, что простора для толкований не было.
Lavr wrote:
я бы предпочел 20-выводный PIC - два нормальных 8-битных порта и 2 программируемых вывода под резонатор.

Не правда ли, всё сказано совершенно однозначно?

А за 40-выводный, не обижайтесь, он у меня тоже есть, поэтому лишний мне и не нужен,
но, глядя на сороконожку, просто подспудно вылезает мысль ЭТО - ПРОЦЕССОР! :lol:
Ну в смысле он такой же в размерах, как, к примеру, семейство MCS-48-51.

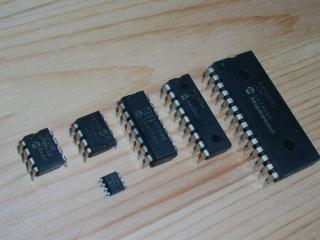

А вот DIP-14, DIP-18, DIP-20 корпуса впечатление производят совсем иное, не правда ли?

--------Image

Ну и поскольку я сам начинал работать с PIC16F84A, то у меня были 2 первых впечаления:
хороший микроконтроллер фактически запихали в корпус от К155ЛА3 ! :o
И второе впечатление: а жаль, что порт А всего лишь 5-битный. :(

Ну и пост этот был написан, поскольку я неожиданно увидел, что в DIP-14 PIC16 тоже упихали,
ну и я выяснил, что PIC с двумя полноценными 8-битными портами тоже существует.

Ну а с Вами получился диалог типа: - Я хочу кофе-эспрессо!... - Вот тебе чай зелёный без сахара... :D

_________________
iLavr


07 May 2014 11:59
Profile
Doomed

Joined: 25 Aug 2009 08:02
Posts: 355
Location: Москва
Reply with quote
Lavr wrote:
Оказывается в номенклатуре изделий от Microchip есть изделие в корпусе, полность идентичном
К155ЛА3 (DIP-14): http://www.aliexpress.com/pic16f505_reviews.html
http://catalog.gaw.ru/index.php?page=component_detail&id=15474

И это - микроконтроллер PIC16F505! :wink:

------------------Image

Ну что тут сказать, осталось сэмулировать на нем ЛА3, потереть шкурочкой и нацарапать К155ЛА3 :) А если их взять много, да еще в DIP-16 впридачу (есть такие?), можно сэмулировать нужный набор из 155 серии, и собрать на этом, :roll: э-м-м, в общем, то, на что фантазии хватит. 8)


08 May 2014 03:18
Profile
Supreme God
User avatar

Joined: 21 Oct 2009 09:08
Posts: 7777
Location: Россия
Reply with quote
Mixa64 wrote:
Ну что тут сказать, осталось сэмулировать на нем ЛА3, потереть шкурочкой и нацарапать К155ЛА3 :)

Меня что восхищает-то... когда мы начинали с этими всеми К155..., вряд ли кто мог предположить,
что в этот DIP-14 со временем запихнут целую микро-ЭВМ! :o
А тут - на тебе! Таки запихнули! 8)


Я когда начинал с PIC16F84A - мысль была - ну чуть-чуть не запихнули! Но - запихнули-таки! :D

Ну и, конечно, PIC12 с DIP-8 - тоже прелесть! Я на них давно уже делал имитаторы ключей DALLAS.

_________________
iLavr


08 May 2014 05:50
Profile
Admin
User avatar

Joined: 09 Jan 2003 00:22
Posts: 16951
Location: Colorado
Reply with quote
Чего-то PIC16F505 мне тоже приглянулся ;)

Однако следует указать, что он близкий родственник PIC12C509 т.к. имеет такую же 12-битную систему команд (у него даже даташит общий с флешовыми версиями 8-пиновых PIC12F508 и PIC12F509), а вот PIC16F84A им более дальний родственник т.к. у него уже традиционная пиковская 14-битная система с прерываниями и дополнительными командами (всего 35 против 33)

_________________
:eugeek: https://twitter.com/Shaos1973


15 Dec 2016 18:04
Profile WWW
Maniac

Joined: 05 Nov 2008 20:47
Posts: 251
Location: 81.28.208.238
Reply with quote
А еще в 14-и ногих корпусах есть PIC16F688 и PIC16F18xx.
В них даже есть UART.
Которые PIC16F18xx с теневыми регистрами для прерываний.
Так-же есть PIC12F18 - 8-и ногий с UART...
Как-то делал простенькую схемку управления:
3 кнопки, 2 светодиода - получилось 4 корпуса 155/555 серии.
А потом увидел PIC16F505 - можно было обойтись 1-2 корпусами.
Причем с более удобным/правильным функционалом.
Что мне в них не нравится - режим sleep - останавливается тактовый генератор -
ни UART ни таймеры не работают...


15 Dec 2016 20:14
Profile
Admin
User avatar

Joined: 09 Jan 2003 00:22
Posts: 16951
Location: Colorado
Reply with quote
А вообще в каком году этот самый PIC16F505 появился? В даташите стоит копирайт 2009

_________________
:eugeek: https://twitter.com/Shaos1973


16 Dec 2016 00:05
Profile WWW
Admin
User avatar

Joined: 09 Jan 2003 00:22
Posts: 16951
Location: Colorado
Reply with quote
Shaos wrote:
А вообще в каком году этот самый PIC16F505 появился? В даташите стоит копирайт 2009


Прикупил десяточек - пусть будет ;)

_________________
:eugeek: https://twitter.com/Shaos1973


16 Dec 2016 20:28
