Подключение семисегментного индикатора используя три пина МК

Tronix · Post by **Tronix** » 30 Oct 2014 12:28

Присматривался к способу подключения семисегментного светодиодного индикатора к микроконтроллеру, используя при этом минимум пинов последнего.

Кроме очевидных дешифраторов двоичного кода в семисегментный, к примеру К176ИД3, К176ИД4, а так же специальных драйверов от MAX и аналогичных, наткнулся на очень интересную и простую как 2x2 мысль:
http://www.edn.com/design/led/4368071/Arrange-LEDs-as-seven-segment-displays


Оказывается, идея стара как мир, и хорошо описана в англоязычной вики: http://en.wikipedia.org/wiki/Charlieplexing Просто оставляю это здесь, что бы самому не забыть. Может еще кто не знает и то же пригодится.

Shaos · Post by **Shaos** » 31 Oct 2014 11:41

Тут независимые выводы у диодов требуются, а как правило у них либо общий анод, либо общий катод...

P.S. Я в 2006 году через микросхемы сдвига цеплял (плюс один дешифратор) - получалось 3 вывода (ну или 4 - если ещё CS сделать):

viewtopic.php?t=8319

Lavr · Post by **Lavr** » 31 Oct 2014 12:16

Shaos wrote:Я в 2006 году через микросхемы сдвига цеплял (плюс один дешифратор) - получалось 3 вывода (ну или 4 - если ещё CS сделать)

Ну сдвиговые регистры - это классика. Во всехпопулярных изданиях про PIC - такой пример обычно есть.

Shaos · Post by **Shaos** » 31 Oct 2014 13:43

Lavr wrote:
Shaos wrote:Я в 2006 году через микросхемы сдвига цеплял (плюс один дешифратор) - получалось 3 вывода (ну или 4 - если ещё CS сделать)
Ну сдвиговые регистры - это классика. Во всехпопулярных изданиях про PIC - такой пример обычно есть.

Ну у меня ещё нету транзисторов для питания разрядов - вместо них выходы ИЕ7

А вообще подключение сдвигового регистра 74195 для таких целей я нигде не встречал...

aav8 · Post by **aav8** » 31 Oct 2014 22:47

Я где-то видел схему шифратора кнопок вобоще на конденсатрах
(ест-но к процессором)

Lavr · Post by **Lavr** » 01 Nov 2014 02:35

aav8 wrote:Я где-то видел схему шифратора кнопок вобоще на конденсатрах

Тоже встречалась, по Т=RC кнопку там определяют.
Да ну ничего удивительного, во многих автомобильных контроллерах по скорости заряда конденсатора
измеряют напряжение аккумулятора безо всяких там АЦП.

Shaos wrote:Ну у меня ещё нету транзисторов для питания разрядов

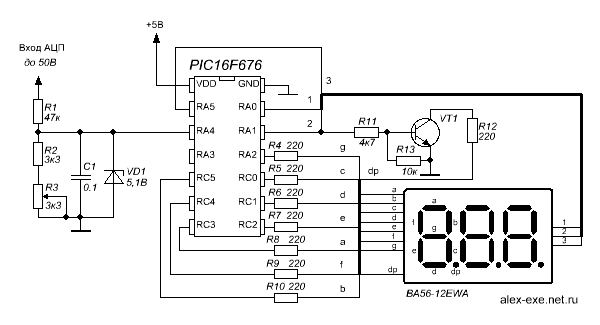

А я всегда удивляюсь, когда вижу транзисторные ключи в этих позициях - довольно некрасивое решение,
которого вполне можно избежать.

Shaos · Post by **Shaos** » 01 Nov 2014 12:19

Ну видимо защита чтобы током не сжечь выходы микроконтроллера - надо кстати померять чего вообще там текёть...

Lavr · Post by **Lavr** » 01 Nov 2014 14:05

Shaos wrote:Ну видимо защита чтобы током не сжечь выходы микроконтроллера - надо кстати померять чего вообще там текёть...

Когда будешь мерять - не забудь, что там все в импульсном режиме, а в нём токи могут быть больше.

Да и PIC разрабатывали, чтобы порты выдерживали приличную нагрузку...

Вот, на мой взгляд, проект грамотный и безо всяких ключей на транзисторах.
Второй проект, который я делал, начиная работать с PIC-ами: частотомер.

A первый, кстати, был PIC 16F84A Doorbell из примеров "Proteus".
Одинаково хорошо работает как в симуляции, так и в железе.

Shaos · Post by **Shaos** » 02 Nov 2014 08:22

Вот официальная дока от микрочипа, рассказывающая о некоторых трюках, однако при подключении более двух 7-сегментных индикаторов они опять таки рисуют транзисторы:

http://ww1.microchip.com/downloads/en/a ... 00234a.pdf

Lavr · Post by **Lavr** » 02 Nov 2014 09:03

Shaos wrote:однако при подключении более двух 7-сегментных индикаторов они опять таки рисуют транзисторы:

Как ты говоришь - "ну, нарисовать можно чего угодно"...

Схема выше известная, многократно повторялась и полностью рабочая.

Опять же - если уж так приспичило, люди ставят мс с ОК или ШФ, но никак уж не транзисторы...

Shaos · Post by **Shaos** » 02 Nov 2014 11:39

Lavr wrote:
Shaos wrote:однако при подключении более двух 7-сегментных индикаторов они опять таки рисуют транзисторы:
Как ты говоришь - "ну, нарисовать можно чего угодно"...

Схема выше известная, многократно повторялась и полностью рабочая.

Опять же - если уж так приспичило, люди ставят мс с ОК или ШФ, но никак уж не транзисторы...

На твоей схеме опять же ИД7 - а вот хочу я только 4 семисегментных индикатора от пика запитать - вообще без транзисторов и микросхем - подцеплю 4 вертикальных сигнала стробирования прямо к 4 выходам пика (ну и ещё 8 горизонтальных на сегменты+точка) - не сгорит?...

Lavr · Post by **Lavr** » 02 Nov 2014 12:16

Shaos wrote:а вот хочу я только 4 семисегментных индикатора от пика запитать - вообще без транзисторов и микросхем - подцеплю 4 вертикальных сигнала стробирования прямо к 4 выходам пика (ну и ещё 8 горизонтальных на сегменты+точка) - не сгорит?...

Ну посмотри какой Пик, какие токи "0" и "1" и если он в режиме сканирования, токи в импульсе могут быть больше разрешенных.
Т.к. в этом случае действующий ток - интегральное значение.
Но я не знаю параметров твоего Пика, хотя знаю что порты Пиков специально разрабатывались как не хилые.

Мне думается, что они не хуже ИД7 по нагрузочной способности.

Опять же - всё дело в токах.

Shaos · Post by **Shaos** » 02 Nov 2014 12:28

Да там стандартные порты у всех PIC16 и в документации не нашёл про токи...

Lavr · Post by **Lavr** » 02 Nov 2014 12:39

Shaos wrote:Да там стандартные порты у всех PIC16 и в документации не нашёл про токи...

Высокая нагрузочная способность (25 мА макс. – втекающий ток, 20 мА макс. – вытекающий ток) линий ввода/вывода упрощают внешние драйверы и, ...

Shaos · Post by **Shaos** » 02 Nov 2014 12:43

ок - сделаю я обычные часики на базе своего nedoCPU-16 - о результатах сообщу...
