Проектирование троичных элементов (4) - пробуем CMOS-ключи

[Shaos]

ого - серъёзный агрегат (судя по размерам)
а чьи DG403 впаял? на вход что подаёшь - 50 Гц?
P.S. картинки лучше без алайнмента вставлять - и перевод строки надо иметь до и после - чтобы текст не накрывало и не лепилось с ним в одну строчку

[rvnick]

ого - серъёзный агрегат (судя по размерам)
а чьи DG403 впаял? на вход что подаёшь - 50 Гц?
P.S. картинки лучше без алайнмента вставлять - и перевод строки надо иметь до и после - чтобы текст не накрывало и не лепилось с ним в одну строчку

серъёзный агрегат - если осцил имеется в виду, то да не маленький, но сам по себе, из рабоче-крестьянских скопов,
неплохой будет.
DG403 - vishay siliconix. 3.35 - одна, заказ по каталогу.
Высокочастотного синуса с амплитудой 10в под рукой нет,
пришлось выходное 50Гц поделить с маленького трансика пока

[Shaos]

Как можно видеть, при 1 МГц выход отстаёт на четверть периода или примерно на 250 нс (по видимому это задержка в двух каналах DG403 подключённых последовательно).

Вот ещё пара скриншотов, показывающих несимметричность TRIMUX-a

буфер:


инвертер:

[rvnick]

Тестировать на чистом синусе конечно наглядно, но в реальных
логических схемах сигналы имеют крутые фронты, по этому и
тримукс должен переключаются по-резче. На испытуемый тримукс
надо подавать трёхуровневые прямоугольные импульсы,например
сформированные другим тримуксом из синуса, тогда и с задержками должно быть по-лучше.

[Shaos]

У меня идея есть, что синусоидальный сигнал имеет меньше гармоник, поэтому его предпочтительнее использовать для синхронизации троичных схем - превращая его в троичную синхру вида O,N,O,P уже на месте использования, а не по площади всей схемы.

[Shaos]

Кстати, rvnick, можно твою фотку залить на twitpic.com?
Я в комментариях укажу, что фотка от rvnick-a

[rvnick]

Кстати, rvnick, можно твою фотку залить на twitpic.com?
Я в комментариях укажу, что фотка от rvnick-a

Заливай.
А что там на twitpc посмотреть можно?

[Shaos]

Кстати, rvnick, можно твою фотку залить на twitpic.com?
Я в комментариях укажу, что фотка от rvnick-a

Заливай.
А что там на twitpc посмотреть можно?

Это просто простой и удобный способ цеплять фотки к твиттеру

[rvnick]

Пришла мысль, что надо попробовать скрестить DG403 и 4052

[Shaos]

Пришла мысль, что надо попробовать скрестить DG403 и 4052

Не вижу смысла, т.к. DG403 - самодостаточен. Если тебе к 4052 надо добавить отдельные переключатели, то можно взять 4053.

[rvnick]

Пришла мысль, что надо попробовать скрестить DG403 и 4052

Не вижу смысла, т.к. DG403 - самодостаточен. Если тебе к 4052 надо добавить отдельные переключатели, то можно взять 4053.

Да, конечно DG403 - самодостаточна, но если её использовать
только как типа конвертер-декодер трёхуровневых троичных
сигналов в BCT-код используемый для управления ключами 4052,
то предполагаются некоторые удобства для построения сложных
логик.Например на одной половинке DG403 и сдвоенном мультиплексоре 4052 с одного унарного входа можно получить
две независимые выходные функции, как-то инверт и буфер,
PTI и NTI, и т.д.. Ещё более выгодным может оказаться реализация таких схем, как тот же full adder, сигналы с
трёх входов которого будут преобразовываться тремя каналами
из 1,5(полтора) корпуса DG403, а основное мультиплексирование будет производится несколькими
простыми 4052

[Shaos]

Что-то мне кажется, что половинки DG403 будет недостаточно - ну набросай схемку - прикинем...

[rvnick]

Что-то мне кажется, что половинки DG403 будет недостаточно - ну набросай схемку - прикинем...

Кое-что начал перемакетировать,как получится сразу отпишусь.
Идея ещё связана с введением искусственного троичного логического "нуля". Т.к. при питании логической части
DG403 - +5v и Gnd, "окно" простирается от +0,8v до +2,4v,
то середину этого участка,примерно +1,6v, назначить троичным
логическим "нулём" и поименовать его типа Zero например, чтоб
не путать с обычным нулём питания. Естественно надо сделать
стабилизатор +1,6v

[Shaos]

а да - с окном половинки достаточно - и входы можно приводить в нужный диапазон резисторным делителем:



однако окно не у всех документально зафиксировано (я чуть раньше давал картинки из разных даташытов)

[Shaos]

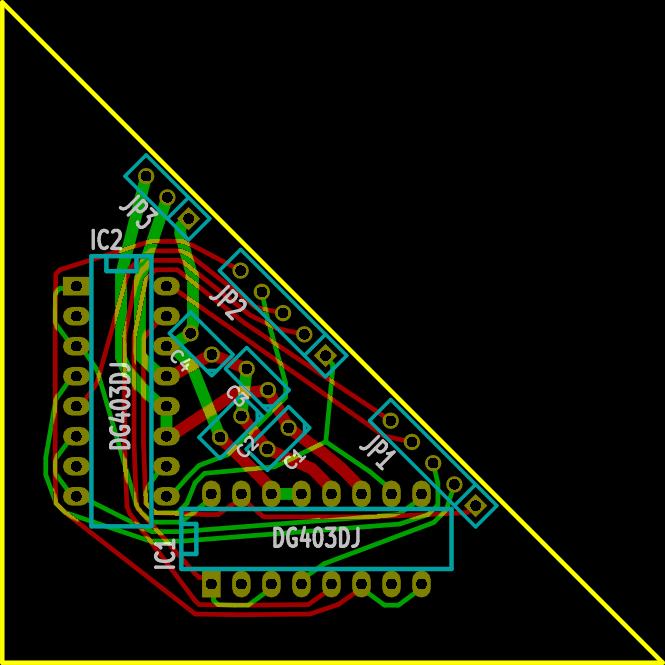

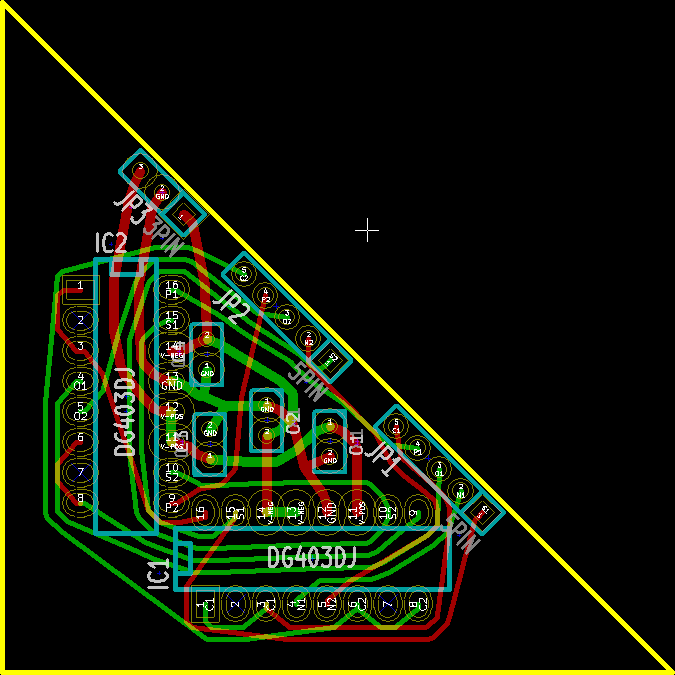

JeNNeR прислал альтернативную топологию печатной платы тримукса:
