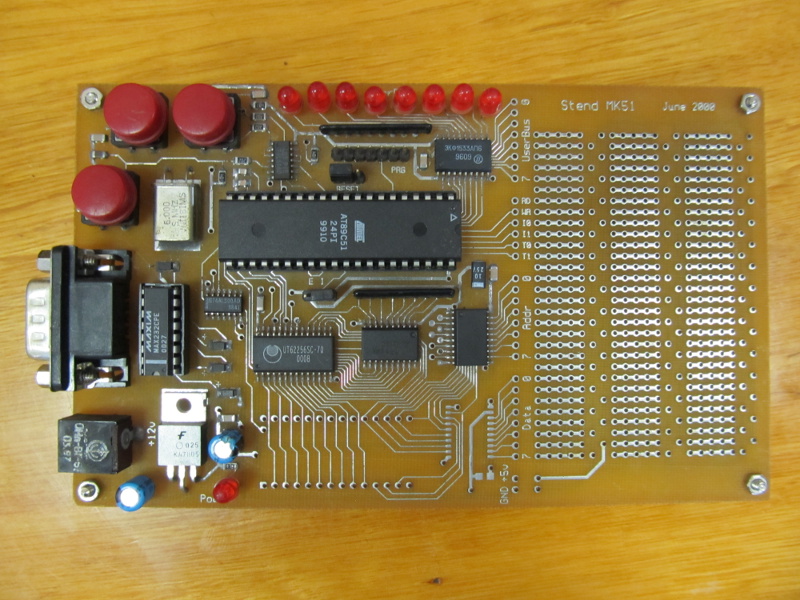

Помогите опознать учебный стэнд на AT89С51

Ivanhoe · Post by **Ivanhoe** » 09 Apr 2014 05:45

Хорошо бы к нему софт, руководство, распайку кабеля

P.S. Shaos уменьшил фотку - если кликнуть, то откроется оригинал

pfgx · Post by **pfgx** » 09 Apr 2014 06:27

Смотрел на нетбуке с разрешением 1024x600. AT89C51 как раз на экран помещается

Shaos · Post by **Shaos** » 09 Apr 2014 08:21

Фотку поправил

Похоже на русскую самоделку - слово "Stend" применительно к электронике есть только в русском языке

P.S. И там как минимум одна русская микросхема имеется на плате - ЭКФ1533АП6

Stan · Post by **Stan** » 09 Apr 2014 08:34

Shaos wrote: слово "Stend" применительно к электронике есть только в русском языке

А слово "Stan-d"?

(шутка)

Tronix · Post by **Tronix** » 09 Apr 2014 09:37

Ну там MAX232 близ DB-9 стоит, из чего можно предположить, что кабель - обычный нульмодемный COM, для отображения инфы в терминалке. Вообще, тут вроде просто и прозрачно все с виду

Ivanhoe · Post by **Ivanhoe** » 13 Apr 2014 22:11

А как программировать? Софт какой?

VituZz · Post by **VituZz** » 14 Apr 2014 10:36

Какой нужен софт, тот и написать. Это же заготовка, "рыба".

Tronix · Post by **Tronix** » 14 Apr 2014 10:50

Ааа, дыкть наверняка через тот COM и программируется он. Стоит в гугле набрать "at89c51 программатор", перейти на картинки и узреть тыщу и одну схему COM-программаторов для сабжа. Там же по ссылкам и софт всякий.

Например вот:

Shaos · Post by **Shaos** » 14 Apr 2014 18:17

Уменьшил схемку - если кликнуть, то откроется оригинал

jdigreze · Post by **jdigreze** » 14 Apr 2014 22:51

А AT89C51-24PI разве поддерживает низковольтное последовательное программирование?

Там скорее всего во флешке бут-лоадер, который грузит по RS232 программу в статическую оперативку 62256, а потом нужно переключить /PSEN на исполнение содержимого оперативки.
Вопрос, как я понял и состоит в том, чтобы найти хотя бы протокол загрузки. Так как я именно этого девайса не встречал, то предложу вынуть мк из платы и считать содержимое на программаторе, и если там биты замков не включены, то можно декомпилировать прошивку и понять протокол. Если же прошивка залочена, то изобрести свой бутлоадер и перепрошить мк.

Ivanhoe · Post by **Ivanhoe** » 15 Apr 2014 00:09

2 Fanat
А такая програмка будет прямо общаться с этой платой?

jdigreze · Post by **jdigreze** » 15 Apr 2014 03:17

Хе-хе! Более внимательное рассмотрение платы выявило то, что вместо AT89C51 там скорее всего должен был стоять AT89S8252, поконтактно совместимый с установленным, но имеющий возможность прошиваться по SPI, ну и еще много вкусностей.
По всей видимости это учебный стенд для лабораторок, и инфа навряд ли есть в инете, равно как и софт. Навскидку гугл выдал ссылки на похожие, но более поздние и более навороченные стенды от двух вузов, один Донецкий, а вот второй - ТУСУР, бывший ТИРЭТ. Так что, можно попробовать попытать SfS на эту тему, может чего подскажет более предметно, если память не отшибло, он с тех местностей.
