4-bit TMS1000 microprocessor

Lavr · Post by **Lavr** » 14 Jun 2011 14:25

4-bit TMS1000 microprocessor

На 4-битном микропроцессоре TMS1000 сделана вот такая сипматичная игрушка.
Прямо-таки готовый набор для изготовления какой-то недописишности!!!

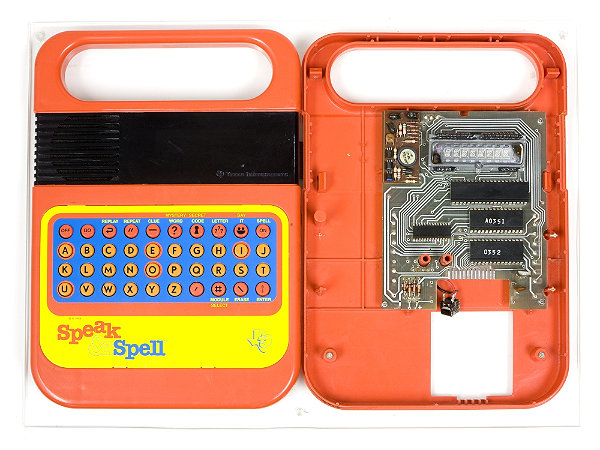

This educational toy, based on TI’s research in synthetic speech, was designed to help children learn to spell and pronounce 200 commonly misspelled words. The first Speak & Spell used a TMS1000 4-bit microprocessor with a custom Digital Signal Processor (DSP) for voice synthesis. Some hobbyists, eager to use the synthesizer for other projects, purchased the $50 machines just to extract the DSP, which was unavailable as a separate component.

http://www.computerhistory.org/revoluti ... position=0

Lavr · Post by **Lavr** » 15 Jun 2011 16:12

Кто бы мог подумать, что Луноход, о котором мы вот тут ностальгировали,
выполнен на TMS1000 !!!

Да только не Луноход он нефига...

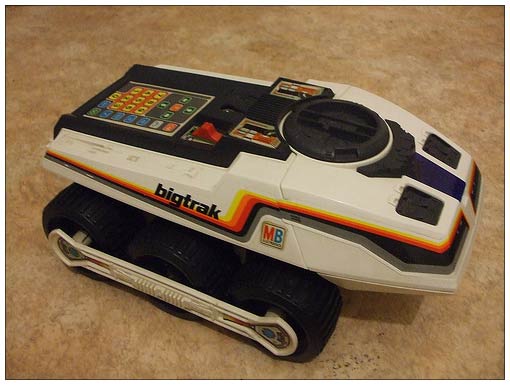

а BIG TRAK - the
programmable electric vehicle created by Milton Bradley in 1979.
http://en.wikipedia.org/wiki/Bigtrak

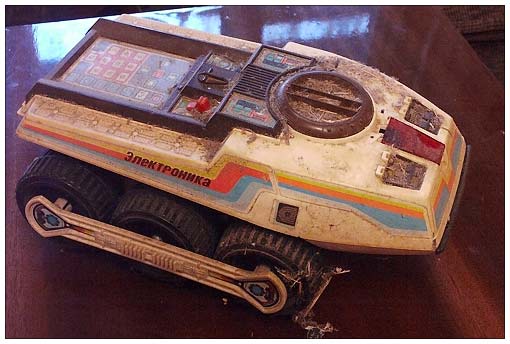

Луноходом он прикинулся только в 1986 году...

... и как справедливо подчеркнул Mac Buster, стОит этот франкенштейн 25 лет
спустя, как чюгунный мост - 400 зелёных бакинских комиссаров!!!

http://illyn.livejournal.com/201950.html

Виноват я и неправ... думал, что внутри Лунохода что-то из серии К145...
Нет господа, там стоит галимый 4-bit TMS1000 microprocessor. Неужели мы
и его передирали?
http://ru.wikipedia.org/wiki/Электроника_ИМ-11_Луноход

Все компоненты отечественные. Микросхемы и токовые ключи расположены на плате аналогичным оригиналу образом. Микросхема микроконтроллера выполнена в другом корпусе, имеет нестандартное обозначение УУ-1 и логотип завода СЭМЗ. В инструкции говорилось, что микропроцессор игрушки содержит 10 тысяч транзисторов, что примерно на две тысячи больше, чем в оригинальном микроконтроллере TMS1000. Вторая микросхема, КМ1010КТ1, является отечественным аналогом используемой в оригинальной игрушке SN75495.

Lavr · Post by **Lavr** » 15 Jun 2011 16:53

Собственно говоря, я нигде не сказал, что же такое 4-bit TMS1000 microprocessor.

Это серия 4-разрядных микроконтроллеров, разработанная компанией Texas Instruments. Первый микроконтроллер серии был анонсирован в 1972 году, но выпуск начался только в 1974 году. TMS1000 стал первым доступным микроконтроллером.
Микроконтроллеры серии применялись в калькуляторах, электронных игрушках (например, Big Trak и Microvision) и других устройствах.

Микросхемы выпускались по технологии PMOS с техпроцессом 8 мкм. Число транзисторов составляло около 8 тысяч, максимальная тактовая частота — 400 кГц, одно напряжение питания -15 вольт. Микросхемы выпускались в пластиковых и керамических корпусах DIP28 и DIP40.

Микроконтроллеры серии имели в своём составе ядро процессора, масочное (однократно программируемое при изготовлении) ПЗУ объёмом 1024...2048 байт, ОЗУ объёмом 32...64 байта (64...128 ячеек) и интерфейс ввода-вывода.

http://ru.wikipedia.org/wiki/TMS1000

Система команд микроконтроллера состояла из 43 или 54 команд.
http://www.nyx.net/~lturner/public_html/TMS1000ins.html
Все команды имели длину 8 бит и выполнялись за 6 тактов. Набор регистров включал:
4-разрядный аккумулятор
2 или 3-разрядный регистр общего назначения X (в зависимости от объёма ОЗУ)
4-разрядный регистр общего назначения Y
6-разрядный регистр адреса текущей команды
4-разрядный регистр страницы ПЗУ
1-битный регистра статуса (только флаг переноса)
6-разрядный регистр адреса и 4-разрядный регистр страницы возврата из подпрограммы (одноуровневый стек)

Все команды переходов и вызова подпрограмм являлись условными. Прерывания отсутствовали.

http://www.nyx.net/~lturner/public_html/TMS1000.html
Я уже перестал удивляться, но проц несколько "кривоват" даже для 4-х бит...

Lavr · Post by **Lavr** » 06 May 2013 10:19

Lavr wrote:Кто бы мог подумать, что Луноход, о котором мы вот тут ностальгировали,
выполнен на TMS1000 !!!

Да только не Луноход он нифига... а BIG TRAK - the
programmable electric vehicle created by Milton Bradley in 1979.

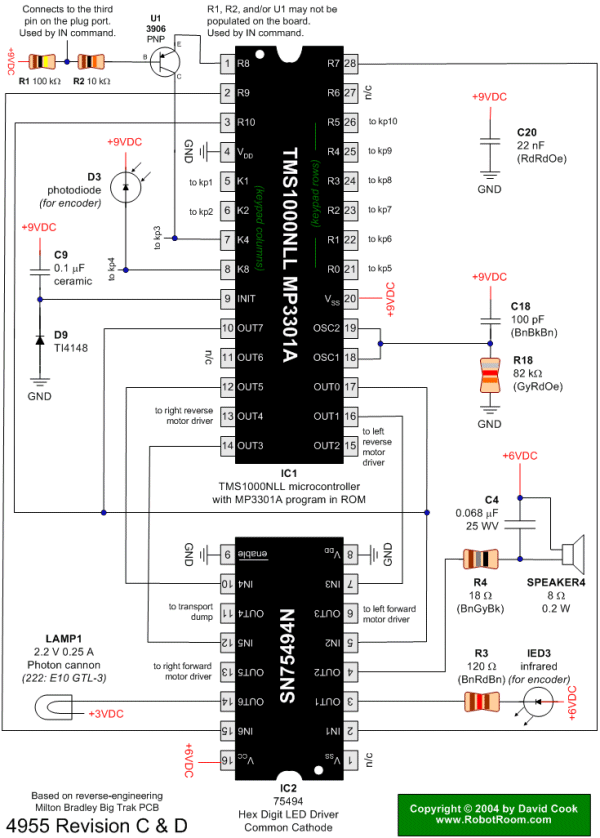

А вот принципиальная электрическая схема этой раритетной игрушки:

Источник: Reverse-Engineering a Big Trak

Lavr · Post by **Lavr** » 06 May 2013 10:52

Lavr wrote:Виноват я и неправ... думал, что внутри Лунохода что-то из серии К145...
Все компоненты отечественные. Микросхемы и токовые ключи расположены на плате аналогичным оригиналу образом. Микросхема микроконтроллера выполнена в другом корпусе, имеет нестандартное обозначение УУ-1 и логотип завода СЭМЗ. В инструкции говорилось, что микропроцессор игрушки содержит 10 тысяч транзисторов, что примерно на две тысячи больше, чем в оригинальном микроконтроллере TMS1000. Вторая микросхема, КМ1010КТ1, является отечественным аналогом используемой в оригинальной игрушке SN75495.

Наверное микросхема микроконтроллера УУ-1 оказалась удачной, как и микропроцессор Т34.

Потому как, смотрю я, аналоги серии TMS получили стандартные обозначения:

Code: Select all

1803BE1                   *TMS1000
...
1814BE1                   *TMS1000
1814BE10                  *TMS1200
1814BE2                   *TMS1000
1814BE3                   TMS1099
1814BE4                   *TMS1200
1814BE5                   *TMS1200
1814BE7                   *TMS1200
1814BE8                   *TMS1200
1814BE9                   *TMS1200

Stan · Post by **Stan** » 17 Mar 2014 09:07

Описание этих микро-ЭВМ есть в журнале:
Микропроцессорные средства и системы 1985 ¹01 стр. 3...10.
"Однокристальные 4-разрядные микроЭВМ серии К1814"

И еще есть информация в книге: И.В. Варламов Микропроцессоры в бытовой технике

Lavr · Post by **Lavr** » 20 Nov 2015 17:18

Чувачок, который "сочинил" Nibbler на своей странице интересно излагает об игрушках на основе TMS1000 family:
Inside Vintage Electronic Toys – How Speak & Spell Works

Shaos · Post by **Shaos** » 20 Nov 2015 17:57

в линке непечатный символ был (по видимому длинное тире из юникода), поэтому phpBB его разворачивал и не делал линк - я заменил символ на escape-последовательность...
