Farnell купила Eagle...

Post by Different »

Вот пишут: Premier Farnell купила компанию CadSoft Computer, разработчика Eagle...
http://www.electronicsweekly.com/Articl ... adsoft.htm
Top
User avatar
Shaos
Admin
Posts: 24011
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Re: Farnell купила Eagle...

Post by Shaos »

Different wrote:Вот пишут: Premier Farnell купила компанию CadSoft Computer, разработчика Eagle...
http://www.electronicsweekly.com/Articl ... adsoft.htm
хм, пора скорее покупать профессиональную версию пока цены не подняли...
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
Different
Doomed
Posts: 408
Joined: 18 Feb 2007 11:40

Re: Farnell купила Eagle...

Post by Different »

Shaos wrote:хм, пора скорее покупать профессиональную версию пока цены не подняли...
А в России снова никто не заметил "пропажи бойца"... :wink:
Против лома нет приёма.
Top
User avatar
Shaos
Admin
Posts: 24011
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

Shaos wrote:
Shaos wrote:
Shaos wrote:
Shaos wrote:
Shaos wrote:Решил выкладывать на NedoPC.org свою либу для Eagle и апдейтить её время от времени - вот:

http://nedopc.org/nedopc/files/shaos_lbr.zip (2.5K)

Сейчас там пока два компонента - память 512K в соике и SX-28 в ссопе - ни того, ни другого в стандартных либах небыло.
Добавил память 8K в соике (CY6264 имеющая специфическую нумерацию адресов и корпус которого небыло в стандартной либе для таких типов памяти):

http://nedopc.org/nedopc/files/shaos_lbr.zip (3.2K)
Добавил в свою либу PIC17C4X в корпусах DIP-40 и PLCC-44 socket (в стандартных либах было, но не сокет и обозначения наоборот - решил свой элемент создать):

http://nedopc.org/nedopc/files/shaos_lbr.zip (6.5K)

P.S. Либу дополнял уже на проплаченном стандартном Eagle v4.16r2- просьба у кого время есть попробовать открыть её на бесплатной версии - проверить работает ли...
Почти через 2 года обновляю свою либу для Eagle:

http://nedopc.org/nedopc/files/shaos_lbr.zip (18K)

Добавились ATMEGA8535 с адаптером PLCC-44 и XC9572 с адаптером PLCC-84 (также в обновлённой либе лежит SMD-адаптер на плату WIZ810MJ-2S для которой я сам рисовал пады почти 2 года назад).

Либу расширял на новом Eagle 5.6.0 - у кого версии постарее посмотрите открывается ли...

P.S. Проверил - в 4.16r2 либа не открывается :(

P.P.S. Пока решил проблему так - внутри зипа лежат два файла - старый shaos416.lbr (для 4.16r2 и выше) и расширенный shaos560.lbr (для 5.6.0 и выше)
Добавил в shaos560.lbr атмегу-8515 в сокете PLCC44

P.S. Корпус для CY6264 не совсем правильный - мне пришлось в своё время гнуть ножки чтобы припаять - попозже поправлю либу...
Добавил "троичный" переключатель SP3T:

http://nedopc.org/nedopc/files/shaos_lbr.zip (18K)
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Shaos
Admin
Posts: 24011
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

за долгие годы работы с Eagle мне надоело слои мышкой переключать - через выпадающее меню в левом-верхнем углу и я решил завести горячие клавиши через Option -> Assign:
Shift-F1 -> LAYER 1
Shift-F2 -> LAYER 2
Shift-F3 -> LAYER 15
Shift-F4 -> LAYER 16
теперь вот наслаждаюсь :)
P.S. моей 4-летней дочке понравилось платы разводить - говорит что щас это её favorit computer game :dj:
причём она умеет не только соединять пады линиями, но и слои на ходу переключать :o
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
cr0acker
God
Posts: 1078
Joined: 03 Feb 2003 13:53

Post by cr0acker »

Shaos wrote:за долгие годы работы с Eagle мне надоело слои мышкой переключать - через выпадающее меню в левом-верхнем углу и я решил завести горячие клавиши через Option -> Assign:
Shift-F1 -> LAYER 1
Shift-F2 -> LAYER 2
Shift-F3 -> LAYER 15
Shift-F4 -> LAYER 16
теперь вот наслаждаюсь :)
P.S. моей 4-летней дочке понравилось платы разводить - говорит что щас это её favorit computer game :dj:
причём она умеет не только соединять пады линиями, но и слои на ходу переключать :o
Клас
Формат конференции позволяет сказать то что я действительно думаю о проблемах...
(с) Путин
Top
User avatar
Shaos
Admin
Posts: 24011
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

тут наткнулся - фришный онлайн автороутер, который может работать с иглом - как нибудь попробую:

http://www.freerouting.net/index.php?page=home
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Shaos
Admin
Posts: 24011
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

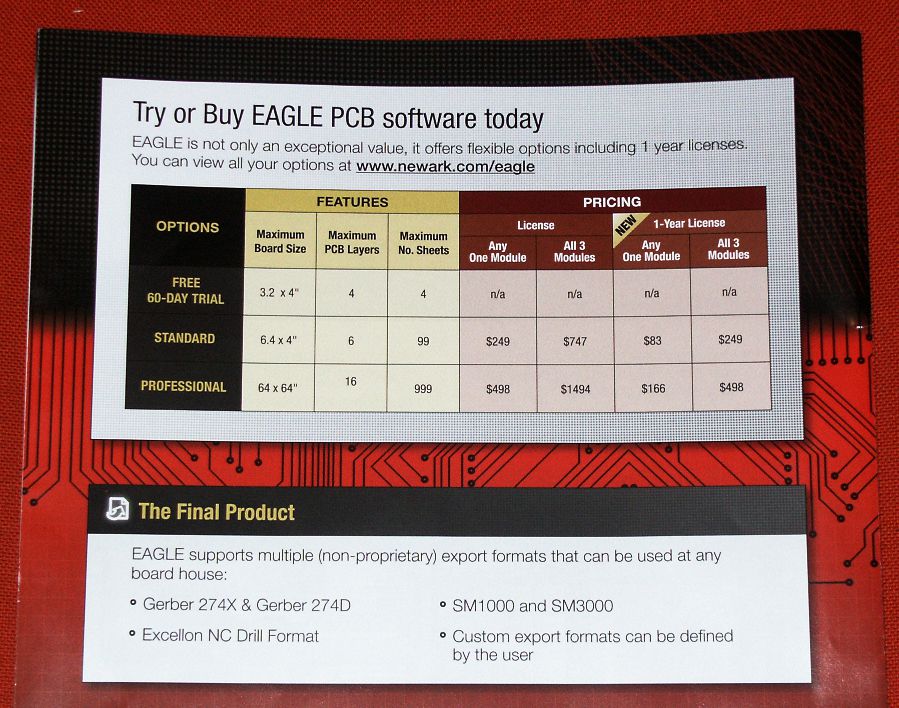

новые хозяева игла постепенно убирают отовсюду информацию про фриварь:



и за будущую версию 6, где формат будет не бинарный, а XML, они будут брать деньги (про наличие/отсутствие фриварной версии 6 информации пока нет)
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
andyp
Junior
Posts: 6
Joined: 26 Nov 2008 13:54
Location: Москва-Кассиопея

Post by andyp »

Я пишу ULP для конвертации схем и топологий из PCAD в Eagle. Поделитесь, пожалуйста, схемами, выгруженными из PCAD или AltiumDesigner в формате ACCEL ASCII для тестирования на
andyplekhanov <гав-гав> gmail <точка> com
Top
User avatar
Shaos
Admin
Posts: 24011
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

Сегодня случайно зашёл на их сайт и увидел, что они прицепили симуляцию через LTSpice :o
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Lavr
Supreme God
Posts: 16680
Joined: 21 Oct 2009 08:08
Location: Россия

Post by Lavr »

А меня вот какой вопрос заинтересовал, пока я схемы EDUC-8 рисовал.

Современные программы автоматической разводки плат могут делать такие трюки как
поменять местами идентичные входы вентиля, если это более удобно для разводки, или
поменять местами идентичные вентили с той-же целью?

Я про такие фокусы довольно давно слышал, но сам я плат давно и не развожу, предпочитаю
отдать на предприятие.
Если плата работает, то и качество разводки не проверяю...
iLavr
Top
User avatar
Shaos
Admin
Posts: 24011
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

Сдаётся мне, что ты этот вопрос уже где-то спрашивал, а мы все дружно его проигнорировали :roll:

P.S. Игл это только вручную позволяет делать...
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Lavr
Supreme God
Posts: 16680
Joined: 21 Oct 2009 08:08
Location: Россия

Post by Lavr »

Shaos wrote:Сдаётся мне, что ты этот вопрос уже где-то спрашивал, а мы все дружно его проигнорировали :roll:

P.S. Игл это только вручную позволяет делать...
А есть, пакет который делает это автоматически? Информация-то довольно древняя...
iLavr
Top
User avatar
Shaos
Admin
Posts: 24011
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

досовский P-CAD вроде умел - у него отдельная оптимизирующая программка по-моему была
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Lavr
Supreme God
Posts: 16680
Joined: 21 Oct 2009 08:08
Location: Россия

Post by Lavr »

Shaos wrote:досовский P-CAD вроде умел - у него отдельная оптимизирующая программка по-моему была
Напряг память - и позвонил тому, от кого, как мне казалоь, я это слышал.
Он подтвердил, что это досовский P-CAD, ещё и удивился - я же, говорит,
приносил тебе и сам P-CAD, и книжку по нему... :wink:
iLavr
