XTC3 - (почти) XT на Altera Cyclone III

[newold86]

Блин... Нет - блин ! Даже не так - !!!БЛИИИН!!!

Нашелся добрый человек, который утром субботы согласился отдать мне VGA-шную платку. Воткнул ее - и ВСЕ заработало ! Ну, кроме, как ни странно, digger'а - хотя есть подозрение, что он просто видеорежим не совсем корректно устанавливает. Или я не совсем корректно заполнил информацию об аппаратной конфигурации... Не суть - главное, что все остальное отлично пашет во всех возможных вариантах !

Конечно, для полноты эксперимента нужно убедиться, что первая плата действительно слегка неисправна. Идеально - вставить ее в настоящую XT и увидеть аналогичные проблемы. Не уверен, что смогу это сделать в ближайшее время. Промежуточный вариант - обещали еще одну рабочую видеокарту - если и она заработает у меня, то почти однозначно, что самая первая - слегка испорченная...

Пришло время браться за последний недоделанный кусочек - DMA. Я пока его целиком отключил (чтобы не мешался), и даже и не пытался пока запускать. К тому же, процесс требует припайки проводов и нескольких деталей на плату.

Ну и параллельно окончательно доделать 100% совместимость с оригинальной XT, чтобы родной BIOS вообще без заглушек работал (кроме, естественно, INT 13) - в т.ч. и POST (сейчас у меня там просто упрощенное заполнение BDA без всяких проверок железа).

P.S. Хоть и жаль потраченного времени, но не совсем впустую - пришлось разобраться с нюансами вещей, о которых раньше знал только в общих чертах...

[Vic3Dexe]

Ну, раз прошивку зажали, хоть диггера этого недоразвитого выложите, я гляну, что он там с видео делает.

[newold86]

Ну, раз прошивку зажали, хоть диггера этого недоразвитого выложите, я гляну, что он там с видео делает.

Да не зажимаю я - как только все узлы заработают, так все и выложу... Насчет Digger'а буду благодарен, если посмотрите - прикладываю...

DMA в первом приближении заработал:


С каналом 0 пока не заморачивался, там у меня тоже небольшой нюанс нарисовался - потом сделаю.
Осталось вроде припаять несколько деталей/проводов, и SoundBlaster можно втыкать.

Кстати, никто не знает какую-нибудь игрушку, которая поддерживает SoundBlaster, но при этом с CGA работает ? А то у меня слот один, придется использовать внутренний CGA при испытаниях НЕ-видеокарт...

[Vic3Dexe]

С каналом 0 пока не заморачивался, там у меня тоже небольшой нюанс нарисовался - потом сделаю.

Он же за реген DRAM отвечает, зачем? Ну разве что регистры натыкать для совместимости...

Кстати, никто не знает какую-нибудь игрушку, которая поддерживает SoundBlaster, но при этом с CGA работает ? А то у меня слот один, придется использовать внутренний CGA при испытаниях НЕ-видеокарт...

CIV-1, не?

зы Кстати, о птицах. Линия на шине /REFRESH, она же /DMA_ENABLE (в ISA-16 вроде так называлась) как реализована? Потому как ежели она валится в 0, карта не имеет права отвечать на запросы чтения/записи памяти/IO. В принципе, это фундаментальный момент, так что вряд ли собака порылась именно тут, но все-таки...

[newold86]

Насчет Digger'а буду благодарен, если посмотрите - прикладываю...

С Digger'ом можно не заморачиваться - попробовал в Dosbox'е - такая же фигня. Явно просто не рассчитывали, что кроме CGA, еще что-то бывает...

[Lavr]

Кстати, никто не знает какую-нибудь игрушку, которая поддерживает SoundBlaster, но при этом с CGA работает ?

Вот это подойдет? http://old-dos.ru/games/file_566.html

По памяти навскидку сказать не могу, т.к. во времена CGA не было у меня SoundBlaster-а...
Поэтому всё, что помню, играло на спикер или на ковокс либо прямо, либо через хитрые левые драйверы.

[newold86]

Вот интересно, сжег ли я SoundBlaster тем, что забыл установить стабилизатор, делающий -5 из -12 (в смысле, -5 просто не было) ?

И еще вопрос - есть ли у кого идеи, как старая программа (демо для SB) может проверять, свободно ли прерывание ? Пишет, что прерывание занято, хотя фактически оно свободно, и я в вектор этого прерывания как нули, так другие вещи писал...

[Lavr]

Вот интересно, сжег ли я SoundBlaster тем, что забыл установить стабилизатор, делающий -5 из -12 (в смысле, -5 просто не было) ?

Смотря сколько времени не было -5 В. И как потом микросхемы SoundBlaster ощущались по температуре.

По опыту скажу, что наш любимый 580 без -5 В пару минут не сгорает, но разогревается так, что можно обжечь пальцы.
С другой стороны, на плате SoundBlaster, может быть, -5 В нужно только для того, чтобы было +/-5 В в аналоговой части.
Вот этого я точно не знаю...

[newold86]

Что-то энтузиазм очередной раз начал угасать - какие-то проблемы с DMA. Решил полностью сделать канал 0 (регенерация памяти), и обнаружил, что все вчистую виснет в момент старта контроллера DMA.

Экспериментов много провел, но пока что-то непонятное...

[Lavr]

Решил полностью сделать канал 0 (регенерация памяти)...

А Вы сейчас это всё чисто в тексте пишете?

[newold86]

Решил полностью сделать канал 0 (регенерация памяти)...

А Вы сейчас это всё чисто в тексте пишете?

Я бы с удовольствием срисовал бы кусок готовой схемы (именно участок, отвечающий за DMA и Wait States - логика довольно сложная) от IBM PC графическим дизайном, чтобы сначала по быстрому запустить, а потом уже приводить в нормальный вид, но на моем компьютере (iMac Retina под Windows) из-за большого разрешения многие программы работают не очень хорошо - разные объекты масштабируются по разному. В Quartus'е пользоваться графическим дизайном на этом компьютере практически невозможно, поэтому приходится сразу писать на VHDL.

[newold86]

Скажу честно, до прошедшей ночи я не особенно знал, как работает DMA с процессором в максимальном режиме. Сейчас знаниями обогатился совсем конкретно, только вот результатов особых это пока не принесло.
Как и раньше, при запуске канала 0 все куда-то улетает, хотя картинка на анализаторе вроде нормальная... Причем я уже использую реальную POST-процедуру от оригинального BIOS'а, которая тестирует всевозможную фигню, включая регистры 8237 и т.д. Все проходит нормально до самого последнего момента, когда разрешается канал 0.

[newold86]

Познаю потихоньку Дзен:


В принципе, использую практически полный POST от оригинального BIOS для инициализации всего.

На данный момент тревожит, что есть довольно редкие непонятные зависания, чаще всего при загрузке...

[newold86]

Кстати, никто не знает какую-нибудь игрушку, которая поддерживает SoundBlaster, но при этом с CGA работает ?

Вот это подойдет? http://old-dos.ru/games/file_566.html

Спасибо ! С одной стороны, обнаружил очередной конфликт (с установленным SoundBlaster'ом мой CGA модуль странно себя ведет), с другой стороны - услышал первую (относительно) нормальную музыку (из SoundBlaster'а).

Правда, пока, похоже, играет только midi - не уверен, используется ли в этом режиме DMA, который я сегодня отлаживал. Кроме того, есть ощущение, что SoundBlaster я все-таки отсутствием -5В подпортил Надеюсь, найду еще одну плату, и тогда уж точно выясню.

А вообще ОЧЕНЬ не хватает еще одного слота (либо нормального VGA модуля). Я очень хотел поставить два слота, но тогда плата не помещалась в мою печку...

[VGrad]

А вообще ОЧЕНЬ не хватает еще одного слота (либо нормального VGA модуля). Я очень хотел поставить два слота, но тогда плата не помещалась в мою печку...

Может райзер на несколько ISA слотов спасёт ситуацию ?
Как там дела с нагрузочной способностью ?

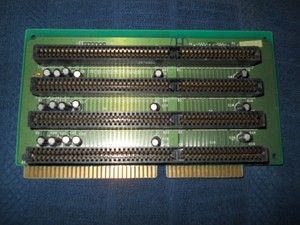

http://www.ebay.ie/itm/3-PC-Riser-Cards ... 1795519212
