микросхемы памяти ЦМД

[Случайность]

загреб К1602РЦ2-А и К1605РЦ11Б

[Shaos]

загреб К1602РЦ2-А и К1605РЦ11Б

а фотки?

[Случайность]

вот фото
две микросхемы ЦМД и две микросхемы обвязки, третью еще не нашел.

[Случайность]

вот так выглядела ЦМД микросхема интел 7110 внутри ее целый мегабит, и это в 78 году.



На фото неизвестный девайс, кто производитель и что за плата установить не удалось, есть тертые микросхемы.

жаль что перестали развивать эту технологию

оригинальный комплект ИС для 7110 назывался D72хх он почти добываем. За исключением самой 7110

схема, плата, описание брать тут http://www.decadecounter.com/vta/pdf2/BPK72UM.pdf

[Случайность]

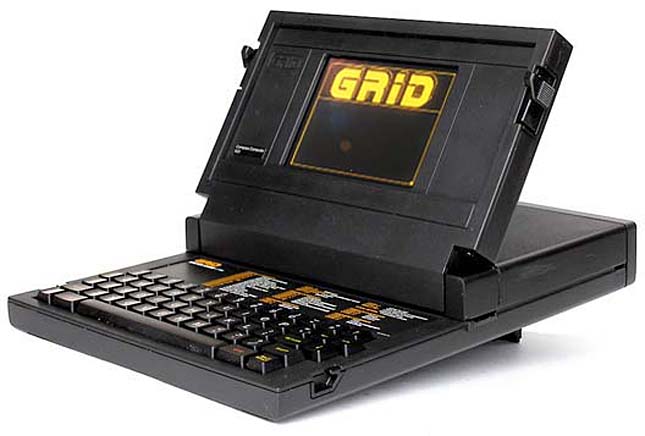

ЦМД Intel 7110 применялась в ноутбуке GRiD Compass 1101

http://www.mobi.ru/News/14592/GRiD_Comp ... tbukov.htm

[Lavr]

нашел небольшую статью о ЦМД

Когда мы обсуждали параметры 565РУ7, я пытался найти в гугле справочник по микросхемам
памяти, как у меня дома в бумажном виде.

Но мне неожиданно попался тоже справочник по МС памяти, где были сведения об этих твоих
ЦМД-микросхемах.

Если он тебя интересует, то гуглил я на фразу: "Микросхемы памяти. Справочник."
К сожалению, я не среагировал в момент поиска - не скачал, и ссылку не оставил...

[Случайность]

я вот все пытаюсь найти схемотехнику микросхем серии 1144, они как раз и созданы для управления ЦМД, но пока как в танке.

[Lavr]

Я попробовал повторить поиск, и если я не ошибаюсь, справочник вот этот:

http://rutracker.org/forum/viewtopic.php?t=3800978
http://www.y10k.ru/books/detail1193713.html
http://publ.lib.ru/ARCHIVES/D/DERYUGIN_ ... _A.A..html

Посмотри сам - может пригодится.

[Случайность]

спасибо

кое какая информация там есть, оказалось что управляюших микросхем гораздо больше чем предполагал

[Lavr]

ЦМД Intel 7110 применялась в ноутбуке GRiD Compass 1101

Блин! Как ты красавца-то развернул, что я его со стороны кишок-то и не узнал с разбегу!

[Александр А.]

Не так давно бродил по форумам и наткнулся на область применения советской памяти на ЦМД - кассеты памяти станков МС2101, МС2106 и НЦ80. Сами кассеты давно наловчились менять на эмуляторы, поскольку от постоянной работы ЦМД за столько лет банально дохнут, а то и обвязка в виде специальных ИС, Жаль, не нашёл фото платы "кассета ЦМД памяти 3100".

[eduden]

2 Александр А.
"...поскольку от постоянной работы ЦМД за столько лет банально дохнут, а то и обвязка в виде специальных ИС...[умирает]"

От постоянной работы дохнут только кони а микросхемы должны работать в пределах заданного ресурса

ЗУ на ЦМД "чистая" твердотельная память, с частотой сбоев 10 в степени -12 (для американской ИМС). Она в свое время (в 1980-е годы) и продвигалась в пику механическим приводам типа HDD, FDD как супернадежная, поскольку не имеет механически движущихся частей. Наработка на отказ около 10 тыс. часов.

А причина замены ЦМД-памяти на эмуляторы в станках ЧПУ простая:
Зеленоградский завод "Квант" разработал безобразную плату 3100, которая в принципе работает "в точке" и не поддается регулировке, т.к. она в принципе туда не была заложена (2 регулировочных резистора слева на фото и всё!).
Обратите внимание на площадь земляной шины вокруг зеленоградской ЦМД-микросборки К1605РЦ11 (фото не мое). Это не просто так:

Амплитуда токов управления на вход микросхемы 0.7 - 0.9 А при ОУР по току +-5%, а полезный (информационный) сигнал на выходе ИМС всего 2-3 мВ на частоте 100 кГц, длительность "колокол" - импульса 1.5 мкс. При таких токах пульсации по шинам питания раз в 10 больше, чем сам полезный сигнал. Вот и попробуйте считать надежно такой сигнал при таком радиолюбительском подходе. Обвязка в виде специальных ИС была разработан впопыхах и для галочки, в принципе нерабочая. Про серию СБИС 1801 ничего не скажу (imho это ПЛМ), а вот формирователи серии 1144 включал - вопросов вагон.
Если интересно, могу подробней рассказать, применял ИМС ЗУ на ЦМД всех советских производителей в своем приборе.
10 наших приборов успешно прошли испытания в 90-е годы и без использования БИС ЧП. Может и до сих пор где-нить летают... родные

[jdigreze]

... Наработка на отказ около 10 тыс. часов.
...

В пересчёте на сутки, не так уж и много. С другой стороны, всё зависит от решаемых задач.

[Александр А.]

САмое главное, не попадалась ничего о надёжности импортных устройств с ЦМД памятью.

Если интересно, могу подробней рассказать, применял ИМС ЗУ на ЦМД всех советских производителей в своем приборе.

Интересно, внятных описаний применения в отечественных разработках пока не встречал, одни лишь рассуждения и технология сборок с ЦМД *и описания всех проблем их получения с минимум брака* Здесь граздо хуже, чем с ОЗУ на ферритовых кольцах.

Про серию СБИС 1801 ничего не скажу (imho это ПЛМ)

КР1801ВП1-ххх и есть БМК, выполненные по n-МОП технологии.

От постоянной работы дохнут только кони

При постоянной работе и облегчённых режимах, микросхема, если сделана нормально, должна работать побольше десяти лет. Если в металлокерамике, шансы выше. Меня вот интересовало, насколько надёжны постоянные магниты в поле катушек X и Y. Коротких импульсов тока не хватает, чтобы как-то повлиять на намагниченность ?

[eduden]

... Наработка на отказ около 10 тыс. часов.
...

В пересчёте на сутки, не так уж и много. С другой стороны, всё зависит от решаемых задач.

Вы же понимаете, что это статистика (MTBF - отношение суммарной наработки восстанавливаемого объекта к математическому ожиданию числа его отказов в течение этой наработки).
И попробуйте разработать, а главное изготовить некий серийный прибор, который откажет через 14 месяцев непрерывной работы при изменении питания +-10% и в диапазоне температур +5...+55С плюс прочие воздействия.

Согласен, что зависит от задач. ЗУ на ЦМД емкостью 256Кбит полностью считывается за 5 сек на частоте 100 кГц. Увеличение количества ИМС не приводит к линейному увеличению времени обращения, т.к. 16 штук, например, могут работать параллельно (те же 5 сек на чтение). Учитывая скважность и быструю заменяемость модулей, ЦМД-память по идее могла бы работать годами без отказа, если бы не вышла в расход
