Редактор для рисования принципиальных схем

[Shaos]

из странных ты мест однако качаешь - тебя там троянами не снабдили в довесок?

[HardWareMan]

Радостно я его скачал по адресу, и, потирая ручонки, кинулся запускать!!! И тут он мне... этот самый logisim.exe и говорит, что ему Интырнет Ехплорер 7 нужен!!! Афегеть!!!
А ничего ему, что у меня Опера 9.64 вобщем-то используется? Вот те и Жаба... вот вам и кроссплатформенность... Какое ему дело-то до Ишачка ИЕ???

Кому нужна твоя Жопера? А IE это не просто браузер, это куча библиотек системы. Если ты плотнее изучишь вопрос, то увидишь, что IEXPLORE всего лишь запускатор, оболочка. А движок IE это сама Windows, и обычный Explorer использует его же. Я помню времена, когда Нюра 6+ тоже просила IE6 при установки на Win98. Впрочем, как и Офис XP, который обновлял IE сам во время установки.

[Lavr]

из странных ты мест однако качаешь - тебя там троянами не снабдили в довесок?

А кто-то пишет трояны под Венду 98 ?
Безумству храбрых пою я песню!

[Lavr]

Радостно я его скачал по адресу, и, потирая ручонки, кинулся запускать!!! И тут он мне... этот самый logisim.exe и говорит, что ему Интырнет Ехплорер 7 нужен!!! Афегеть!!!
А ничего ему, что у меня Опера 9.64 вобщем-то используется? Вот те и Жаба... вот вам и кроссплатформенность... Какое ему дело-то до Ишачка ИЕ???

Кому нужна твоя Жопера? А IE это не просто браузер, это куча библиотек системы. Если ты плотнее изучишь вопрос, то увидишь, что IEXPLORE всего лишь запускатор, оболочка. А движок IE это сама Windows, и обычный Explorer использует его же. Я помню времена, когда Нюра 6+ тоже просила IE6 при установки на Win98. Впрочем, как и Офис XP, который обновлял IE сам во время установки.

Вот спасибо-то, что ты меня просветил!!! А я, блин, такой глупый, зачем-то
удерживаю в своей Венде 98 этот самый Ишачок ИЕ 5, и не выгоняю
его, и не заменяю ничем, и вобще - он браузер по умолчанию, несмотря
на Жоперу...

Но если бы ты был чуть внимательнее, ты бы заметил хотя бы по картинкам,
что Logisim это приложение Жабы, работающее со своим окном...
А если ты "плотнее изучишь вопрос, то увидишь, что" никакая перечисленная
тобою выше дребедень ему не нужна, а нужен лишь JRE!

Это меня, собственно, и удивило в его поведении... И тут отчасти прав
Shaos - это был не Logisim, а хитрый лоадер logisim.exe, посредством
которого у меня хотели попросить денег...

Но как я сказал выше - "безумству храбрых..."

Тем не менее, меня порадовало, что ты в курсе про то, что движок IE важная часть Венды 98...
Постарше - это уже не так страшно - Билл за это получил пилюлю, и с Ишачком ИЕ
стало возможно обращаться посмелее...

[Shaos]

Вот тебе официально ВСЕ версии - качай что хочешь

http://sourceforge.net/projects/circuit/files/

P.S. Как-то тут не по теме получается - мессаж про версии также повторю в нужном топике

[Lavr]

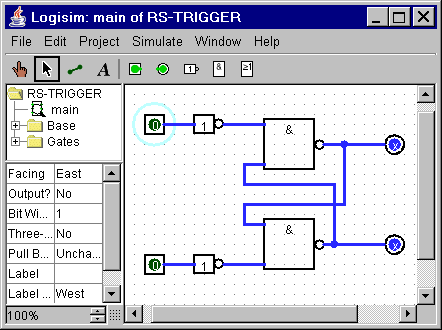

Спасибо за ссылки! Но как я выяснил уже, версия Logisim 2.2.0 - последняя,
которая работает под Вендой 98 с ... JRE 1.42...

Но эти ранние версии очень убогие... я в принципе скачал, чтобы иметь
какой-никакой, но кроссплатформенный симулятор на флешке.



PS. И ты прав, пожалуй, начиная с: Lavr - Добавлено: 20 Авг 2012 22:29 Заголовок сообщения: Re: AUTOCAD WS WEB APP - перекидывай в Симулятор цифровых схем Logisim

[Lavr]

А вот интересно - есть где-либо онлайн симулятор электронных схем?
Типа любимого Shaos-om Logisim 2.7.1 ?

Это я 03 Июл 2012 г. интересовался...
А потом я - не поусердствовал, а вместе мы пооффтопили, и вопрос замылили...

А между тем, онлайн симуляторы электронных логических схем есть!
(и чего бы им не быть? )

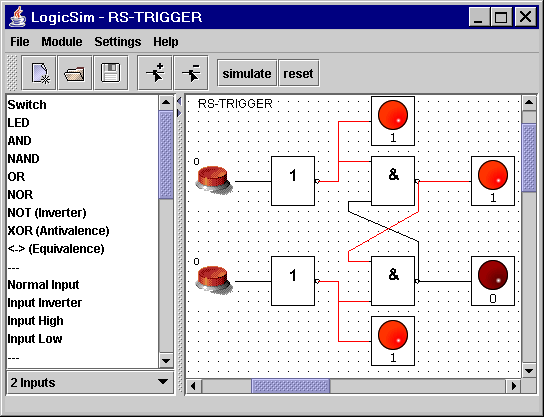

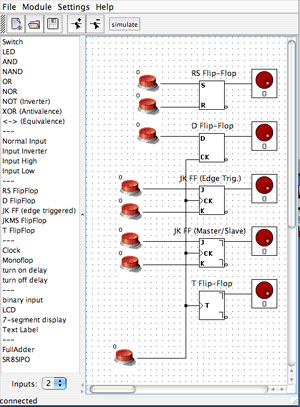

Итак, довольно серьёзный вариант: Logic Simulator Java Applet



Этот симулятор имеет и обычный оконный вид, вместе с исходным кодом
с ним можно ознакомиться вот здесь: Logic Simulator by Andreas Tetzl



Немцы постарались! Исходники невелики - я себе взял в ознакомительных целях...
Компильнул сам - всё работает! Хотя авторский LogicSim.jar артачился...

Это я к тому, что почитать небольшие исходники проще, чем наш здоровый Logisim 2.7.1 ...


PS. Что мне уже понравилось - УГО элементов - обычные GIF-ы! При желании -
меняй УГО как захочется!

[Lavr]

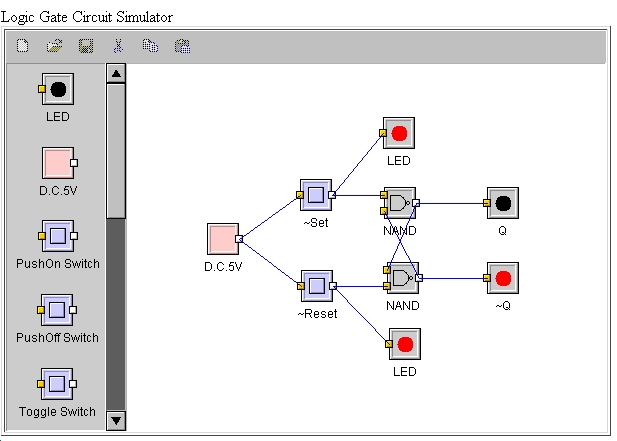

А вторая версия найденного мной онлайн симулятора электронных логических
схем несколько попроще... даже почти детская, но по своим силам логику вполне симулит!

Java Logic Circuit Simulator Applet


click here to run

Опять же - апплет совсем небольшой, если есть интерес изучить, как подойти
к написанию симуляторов на Java...

В принципе, я искал симуляторы на J2ME - мидлеты... но пока - безрезультатно...

[Lavr]

Вобщем потратил я время и потыкал наши Java-симуляторы логики:

Этот вроде посерьёзнее:



А этот - чуть попроще, хотя в плане
симуляции схемы - почти то же...



Выскажу своё мнение, что это просто сложные игрушки на данный момент.
Конечно - это, возможно, гордость авторов, но даже как учебный инструмент
они, на мой взгляд, непригодны.

Трудно пользоватся инструментом обучения когда у него то и дело вылезают
глюки и глючики...

Особенно меня развлёк последний - если начать проводить соединение
проводником прямо по "чистому полю", то никак не возможно от него избавиться
пока не прицепишь к элементу...
Полное ощущение, что к пальцу пристал клей момент, если не хуже...

А в первом - если двинуть корпус элемента из собранной схемы, то провода
останутся на месте...

И таких глючков порядочно... да и сам способ симуляции в моделях одинаков
и весьма несерьёзен...
Такое вот у меня сложилось мнение...



PS. Всё-таки даже для моделирования nedo-схем я бы посоветовал пользовать
пусть и устаревшие, но проверенные пакеты симуляции, а не эти nedo-делки...

[Shaos]

Из онлайновых ещё есть http://upverter.com

[Shaos]

А ещё есть https://www.circuitlab.com/editor/

[Shaos]

Ещё один редактор-симулятор http://www.partsim.com с поддержкой SPICE и интеграцией с DigiKey

[Lavr]

Ещё один редактор-симулятор http://www.partsim.com с поддержкой SPICE ...

Да в принципе при использовании готовой SPICE-библиотеки ничего сложного
во всех этих графических симуляторах и нет.

Мне тут пришлось детально разобраться, как работают со своей стандартной SPICE-библиотекой EWB-5.12 и Proteus в связи с созданием собственной SPICE-модели низковольтной лампы.

При графической отрисовке схемы на экране составляется фактически модель
задачи на языке SPICE, совместимом с конкретной библиотекой.

При включении симуляции эта текстовая модель передаётся SPICE-библиотеке,
которая методом узловых потенциалов рассчитывает схему и выдаёт токи и
напряжения.
Их на компьютере сохраняют во временный файл.

А из этого файла, собственно, графическая оболочка строит осциллограммы.

Это вполне можно разложить на систему клиент-сервер.
На стороне клиента - графическая оболочка, которая составляет "программу"
на языке SPICE.
Этот текстовый файл небольшого объёма отправляют на сервер, где SPICE-
библиотека делает расчет, а результат может вернуть даже в виде рисунка
gif или png осциллограммы.
Мне это представляется примерно так...

[Shaos]

Про мой www.circuits.cc перенёс в новый топик в разделе "Проект nedoPC":

viewtopic.php?t=10117

[Lavr]

A также он-лайн ФОТОШОП сушествует...

И даже не в единственном экземпляре!



Фотошоп онлайн - это удобный редактор фото в онлайн режиме,
без установки программ на компьютер. Редактирование происходит
через браузер. Вы просто загружаете фото на наш сайт и изменяете
его.
Потом можно сохранить отредактированное изображение обратно на
жесткий диск компьютера или распечатать его на принтере.
