V9990 Hard & Soft

cr0acker · Post by **cr0acker** » 16 Apr 2008 12:34

Интересно почему при подключении на прямую клоков V9990 греется? Что мне не нравятся кондер прямо в линии, Если поставить с выхода инвертора генетора резю и кондер иа землю как в http://www.nedopc.com/PALCODER/palcoderBsch.png грется будет?

cr0acker · Post by **cr0acker** » 17 Apr 2008 13:22

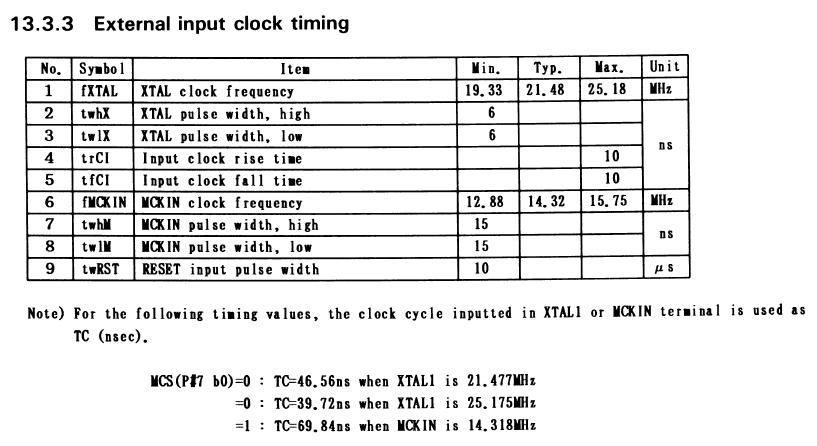

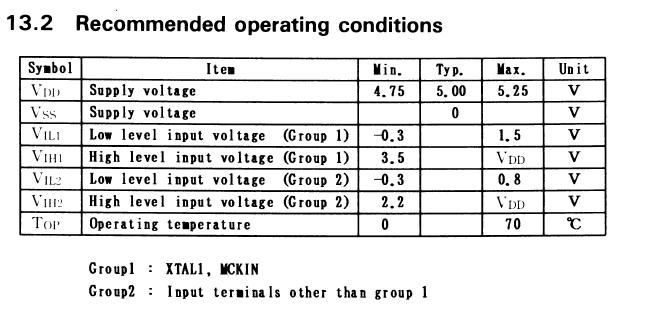

Характеристики клоков сигналов
http://www.nedopc.org/nedopc/upload/v990_ds.JPG
http://www.nedopc.org/nedopc/upload/v990_ds2.JPG

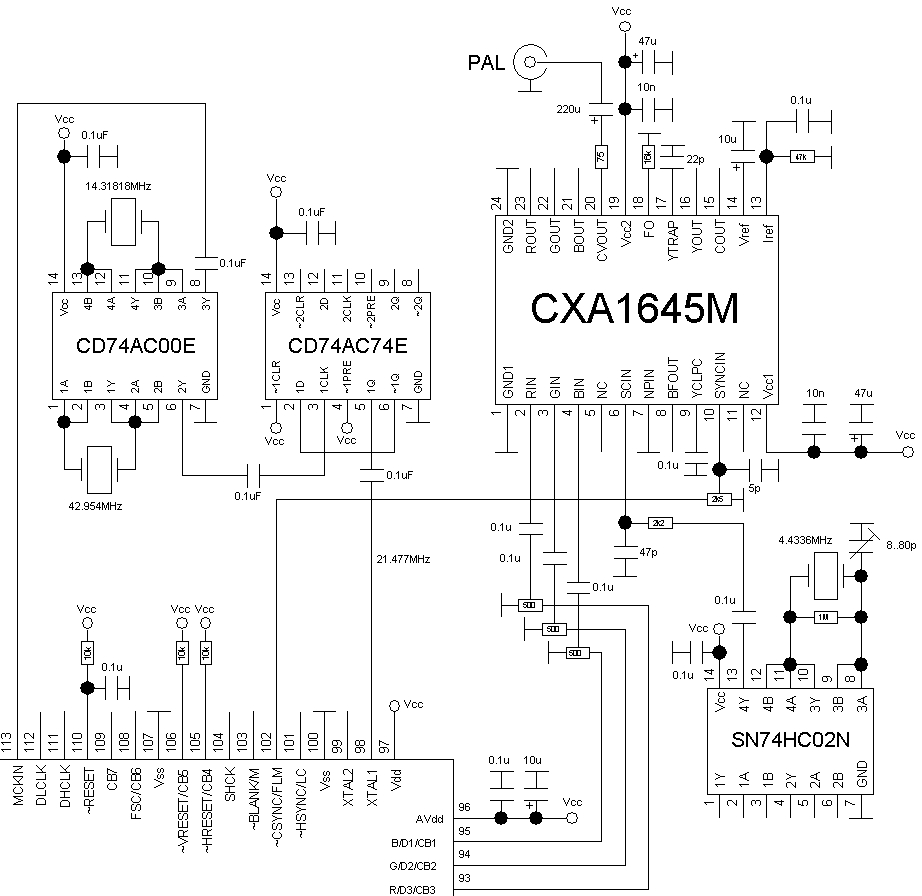

Фрагмент схемы Романыча.
http://www.nedopc.org/nedopc/upload/Fragment.jpg

cr0acker · Post by **cr0acker** » 18 Apr 2008 06:04

У буржуем стоят готовые кварцевые генераторы, перерыл кучу даташитов не у кого на выходе с генератора кондеров нет:( Да и абсурд это вещать кодеры.

cr0acker · Post by **cr0acker** » 18 Apr 2008 06:13

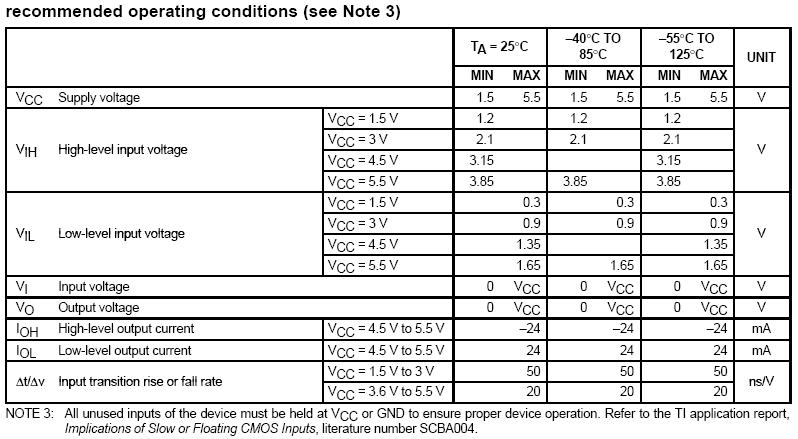

Вот характерстика AC:
http://www.nedopc.org/nedopc/upload/act.JPG

cr0acker · Post by **cr0acker** » 19 Apr 2008 09:58

Я это собственно вот к чему:
http://www.nedopc.org/nedopc/upload/12.tif
Пока предусмотрел в схеме два варианта генерации клока переключающихся джамперами.

Romanich · Post by **Romanich** » 27 May 2008 14:28

Принял решение возвернуться к V9990, но с качественно другого ракурса. Поиск супер-аркадного чипа YGV627 закончился неудачно, забудем его...

Вернёмся к V9990. Свои требования выдвигаю исходя из конечной цели, а именно сделать несложную игровую ПРИСТАВКУ(не путать с консолью) к телевизору.

Требования, выдвигаемые к такой приставке:

1) Видеовыход - PAL (NTSC приёмников у мну нет, а рукосуйничать в ТВ мне как-то нехочется)

2) Аудиовыход - тоже на ТВ и стерео-наушники

3) Видео - блочная(спрайтовая) графика, ибо DirectDraw мне надоел.
Должна обеспечивать достаточное кол-во цветов, иметь супер-
быстродействие

4) Звук - синтезаторы. Д.б. оптимально и просто по схеме.

5) Процессор - любой щустрый контроллер от 5В, имеющий внешнюю шину с несколькими банками. ARM9 не годится из-за неспособности линий ввода/вывода от 5В. Надо другой искать...

6) Память - динамическая, ибо статика стоит в 10-20 раз дороже и объем на 1 чип не более 2мб. Плюс творческий интерес - уже надоело СРАМы тыкать везде, а проблем с СДРАМой навалом - от засера шин, до медленной скорости работы - есть поприще приобрести навыки

Поконкретнее с V9990:

1) Нужны токо блочные режимы - посему MCK=14 MHz стоять не будет. На XTAL привешаю фильтр ПАВ от VHF пейджера на 21.400 Mhz.
Отклонение от 21.47727 MHz 0.36% что допустимо при развертке ТВ.

2) Кодер. Возьму пока CXA1145, схема включения как в SEGA MD. На ножках 14..18 фильтр и линия задержки на рассыпухе - поначалу терпимо. Потом может у китайцев AD724 закажу - тоже что и CXA1645 - но есть внутренний XTAL. Кодер имеет Audio-буфер, что упрощает монофонический аудио-тракт(выход стерео - нарезистивный делитель далее через кондер на ауд.-вход кодера)

3) Расщепитель CSW,CSR на CS,RD,WR - на 74AC02 (74AC32 в соике нету...)

5) Питание +5В возьму от БП писюка

6) Владелец ресурса - в экспериментальных целях - отладочная плата на SAM7S256 - у него порты толерантны к 5В !

7) На шину выводим D0..7,A0..2,CS,RD,WR, INT0,1(раздельно), Wait, Dreq, Blank(возможно)

Вывод Fsc используем для тактирования TurboSound (возможно) -будет стоять в новой моей разработке

При таком раскладе дел схема упрощается, есть над чем поработать и потренироваться.

Ах да, забыл... Печатная плата обязательно как минимум двуслойная - заказывается опытный образец без масок/шелкографий и прочих наворотов. Разводится в Protel'е. Где-то 1000-2000 руб в Новосибе... На мой ДР обещали денех подкинуть, буду ваять!

Hobo · Post by **Hobo** » 29 May 2008 01:31

Насчет 5 пункта...
Много ARM 9 5V toleraht - один из них AT91RM9200? который ты юзал

Romanich · Post by **Romanich** » 29 May 2008 18:56

Hobo wrote:Насчет 5 пункта...
Много ARM 9 5V toleraht - один из них AT91RM9200? который ты юзал

про мастера шины, который будет стоять в конечной версии, я не писал.

Romanich · Post by **Romanich** » 03 Jun 2008 04:04

Кстати, какие контроллеры есть, питающиеся 5в,исполняющие код во внешней памяти более 64кб?

CHRV · Post by **CHRV** » 03 Jun 2008 04:42

Romanich wrote:Кстати, какие контроллеры есть, питающиеся 5в,исполняющие код во внешней памяти более 64кб?

Мотороллерные контроллеры на базе 68К смотри

Romanich · Post by **Romanich** » 03 Jun 2008 20:28

Сёдня купил всю недостающую мелочь. Разводить буду в 4 слоя,ибо так проще и надёжнее. Для совместимости со Спеком нужна распиновка,габариты,тип разъёмов/гнезда и спецификация шины Nemo IDE или какую лучше? киньте сюда!

cr0acker · Post by **cr0acker** » 03 Jun 2008 23:25

Romanich wrote:Кстати, какие контроллеры есть, питающиеся 5в,исполняющие код во внешней памяти более 64кб?

Z16F, eZ80

Romanich · Post by **Romanich** » 04 Jun 2008 20:42

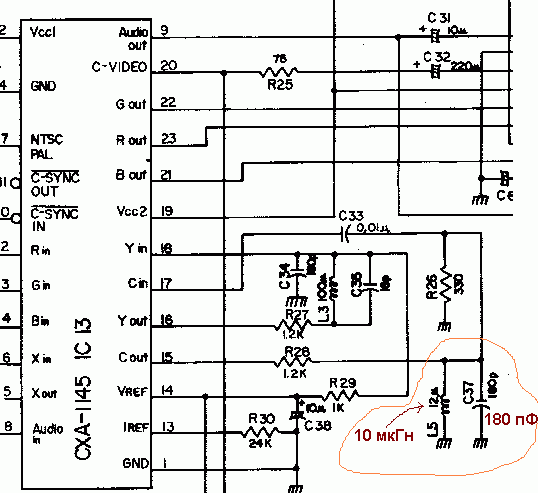

Небыло дросселя на 12 мкГн, взял на 10 мкГн. Я об индуктивности L5, что на схеме ниже. Параллельно включен кондёр C37 ёмкостью 150 пФ. Схема взята из инета (SEGA MD).

Я вот думаю, можно ли взять L5 = 10мкГн, а C37 = 180 пФ ?
Резонансная частота параллельного контура останется той же.
Или ещё тут добротность критична?
Проясните плиз! А то в шите на СХА1155 как-то мутно про это рассказано и советуют пендюрить фирменные линии задержки, которых, разумеется ни у кого нет!

HardWareMan · Post by **HardWareMan** » 04 Jun 2008 21:59

Этот контур чутца меняет фазовые искажения в сигнале цветности. В своей сеге я его немного изменял, чтобы получить более красивую картинку. Собственно, эта цепь не критична к деталям - цвет будет, но вот какой... Ыы...

Romanich · Post by **Romanich** » 05 Jun 2008 23:32

Накалякал за 1.5 дня схему в Протеле. Схему выслал Shaos'у(дома не заливается-нет хилый)
Прошу пообсуждать на предмет ошибок/изменений!
