aav8 · Post by **aav8** » 15 Dec 2012 03:47

0100 0010 CY=1
RLC
1000 0100 CY=0
RLC
0000 1001 CY=1

0100 0010 CY=1
RAL
1000 0101 CY=0
RAL
0000 1010 CY=1

Ты ничего не напутал?

Вполне возможно.
У меня уже вкралось такое подозрение.
Скажите пж-та коды этих 4-х операций.

Lavr · Post by **Lavr** » 17 Dec 2012 22:52

aav8 wrote:Можно будет позаниматься прерываниями.

Вот насчет прерываний - запилили меня сомнения, но откуда не вспомню никак:
если по прерыванию получаем вектор RST N, то DI выполняется чисто аппаратно само,
а если CALL ADDR, то DI - должно быть первым кодом подпрограммы обслуживания
прерывания.

Это так, или я что-то подзабыл?

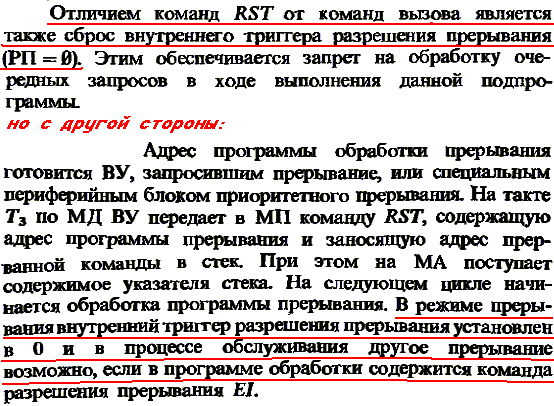

Дословно информация выглядит вот так:

То есть, получается что RST N просто из текста программы само делает DI?
А в перываниии - это как бы дублируется ещё и механизмом прерывания
самого процессора?

Lavr · Post by **Lavr** » 18 Dec 2012 00:42

2_aav8: И ещё у меня тут один момент посеял сомнения...

Ты по какому источнику выставляешь значения STATUS WORD?
Я по началу ориентировался на вот это:

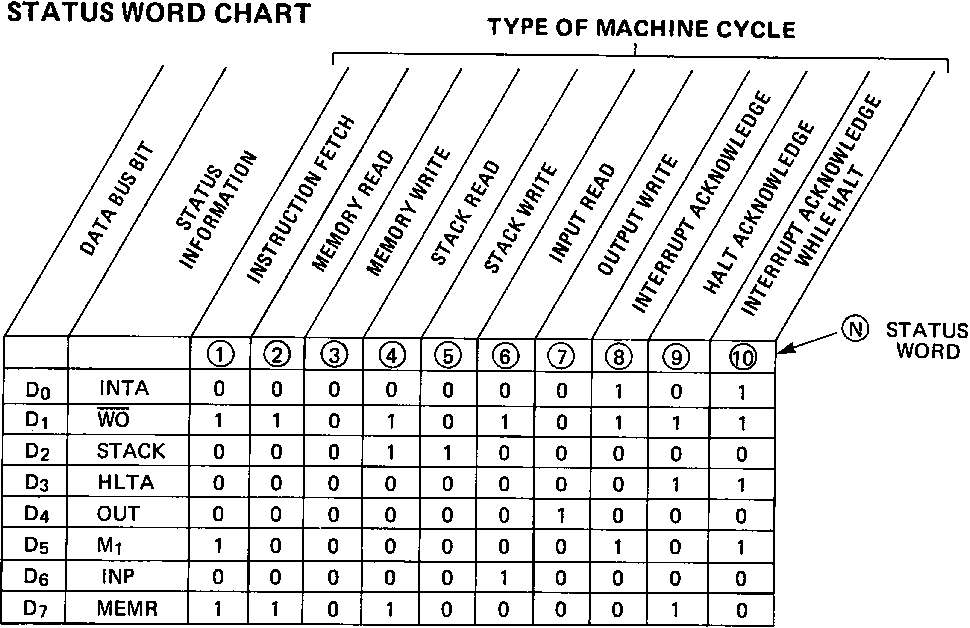

Intel 8080 Microcomputer Systems User's Manual

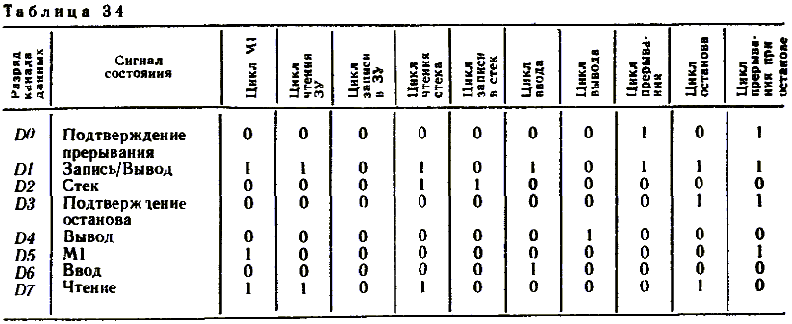

Но дёрнуло меня сравнить со справочником Шахнова...

Дык они не совпадают!

А с ними не совпадает таблица для STATUS WORD с нашего форума, которую
я брал вот здесь: http://it.fitib.altstu.ru/neud/emt/inde ... r&module=3


Я сверился ещё с тремя источниками - и они не совпадают между собой,
но один, похоже, совпадает с Intel...

И сомнения вызывает HLT - по идее при HLT ничего не пишется в память,
но ничего и не читается...
Разве что при HLT не выдается строба обращения к памяти, тогда и
соответствующий бит STATUS WORD как бы безразличен...

А у Intel при HLT:
D7 - Чтение памяти (MEMR) =1 – шина данных будет
использоваться для чтения данных из памяти.

HardWareMan · Post by **HardWareMan** » 18 Dec 2012 03:49

Lavr wrote:А у Intel при HLT:
D7 - Чтение памяти (MEMR) =1 – шина данных будет использоваться для чтения данных из памяти.

У Intel при HALT выдается не только MEMR, но и WO. Может, PLA внутри 8228 декодирует это как "Illegal State" и отключает все сигналы?

Немного о ВК28:

Так как он определяет, что нужно 3 байта для варианта CALL? По идее, прерывание это:

И это подтверждает таблица:

И согласно уже поднадоевшим кое-кому таблицам машинных циклов ясно, что М1 на то он и первый машинный цикл, когда происходит чтение (FETCH) самого опкода. И в случае многобайтной команды (например та же CALL) второй и третий циклы уже не будут иметь флаг M1 в статусе. Учитывая, что 8259 использует только команду CALL:

Получается, что 8228 заточен под код команды CALL, а выше озвученная проблема автоматического исполнения команды DI решается самим 8259, который запрещает все прерывания с более низким приоритетом и которого нужно обязательно тронуть, при выходе из прерывания.

b2m · Post by **b2m** » 18 Dec 2012 04:17

HardWareMan wrote:У Intel при HALT выдается не только MEMR, но и WO.

Я так и подумал, что ты не обратил внимание, что в таблице WO с чёрточкой сверху...

HardWareMan · Post by **HardWareMan** » 18 Dec 2012 04:30

b2m wrote:
HardWareMan wrote:У Intel при HALT выдается не только MEMR, но и WO.
Я так и подумал, что ты не обратил внимание, что в таблице WO с чёрточкой сверху...

А, точно. Забавно, конечно, почему один инверсный сигнал среди 7 нормальных.

b2m · Post by **b2m** » 18 Dec 2012 04:35

HardWareMan wrote:выше озвученная проблема автоматического исполнения команды DI решается самим 8259

Флаг разрешения прерываний сбрасывается самим процессором в цикле подтверждения прерывания. А 8259 лишь маскирует (дополнительно к маске прерываний, хранящейся в регистре маски прерываний) запросы, которые он отработал.

HardWareMan · Post by **HardWareMan** » 18 Dec 2012 11:52

Shaos wrote:P.S. А это не та ли книжка, в которой "схема заряда шины" была нарисована?

Я в той книжке нашел следующее упоминание:

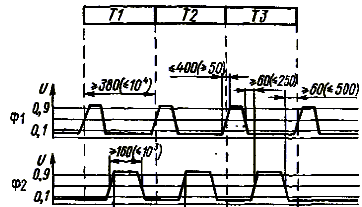

Отсюда возникает вопрос: наш nMOS старичок не фулл статик? Я к тому, что верхнюю границу тактовой частоты все проверяют, а нижняя на каком уровне? Если он окажется полностью статический, то можно будет выбросить эту книжку. Кто-то же тут собирал ЮТ, на нем вполне можно проверить. Ну а если никто не хочет - что ж, это могу сделать и я, собрав такой маленький стендик для тестов и издевательств над ВМ80. Отмечу, что датащит ограничивает максимальную длительность периода тактов на уровне 2мкс (500КГц):

Lavr · Post by **Lavr** » 18 Dec 2012 11:56

HardWareMan wrote:Отсюда возникает вопрос: наш nMOS старичок не фулл статик? Я к тому, что верхнюю границу тактовой частоты все проверяют, а нижняя на каком уровне?

Давно известно из многих источников (в частности, П.Хоровиц,
У.Хилл "Искусство схемотехники. Том 2."), что у i8080
внутренние регистры динамического типа.

Поэтому он не работоспособен на "нулевой" частоте.

Нижняя граница частоты тактов регламентирована.

HardWareMan · Post by **HardWareMan** » 18 Dec 2012 12:04

Lavr wrote:у 8080 регистры динамического типа.

Изучая PPU от NES/FC я понимаю, что это нормальная практика тех лет. Отсюда другой вопрос: где регламентировано время запуска процессора (установления предсказуемых осмысленных сигналов и, собственно, начала чтения первой команды) и как происходит регенерация внутренних регистров на основе динамической памяти (т.е. конденсаторах)? Для MOS 6502 это все указано в соответствующем мануале.

Lavr · Post by **Lavr** » 18 Dec 2012 12:08

HardWareMan wrote:
Lavr wrote:у 8080 регистры динамического типа.
Изучая PPU от NES/FC я понимаю, что это нормальная практика тех лет. Отсюда другой вопрос: где регламентировано время запуска процессора (установления предсказуемых осмысленных сигналов и, собственно, начала чтения первой команды) и как происходит регенерация внутренних регистров на основе динамической памяти (т.е. конденсаторах)? Для MOS 6502 это все указано в соответствующем мануале.

Для 8080 это указано в любимых тобой времянках: Tmin ... Tmax.

Минимальное время сброса - 3 такта. Обсуждали здесь уже...

Lavr · Post by **Lavr** » 18 Dec 2012 13:52

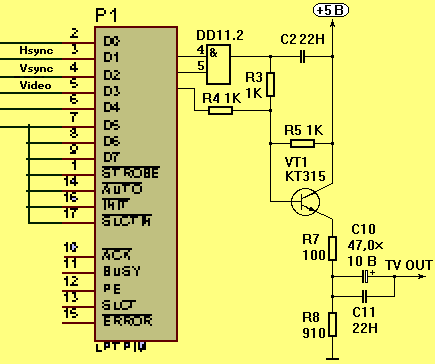

Жалко LPT высокие частоты не пропустит...

А то, по имеющимся уже оценкам, можно было бы повторить "Специалист"
для пробы вот так - с реальным видео-выходом...

Цифровые модели без аналоговых частей DSIM Proteus симулирует очень шустро!

Пожалуй, на Core 2 Duo на 2 ГГц симуляция "Спеца" была бы в реальном масштабе времени...

Lavr · Post by **Lavr** » 18 Dec 2012 14:56

Джентльмены, тем не менее - по поводу HLT:

Lavr wrote:А у Intel при HLT:
D7 - Чтение памяти (MEMR) =1 – шина данных будет
использоваться для чтения данных из памяти.

/WO = 1 и М1 = 1.
Ну М1 = 1 - это ясно, т.к. команда с 1 циклом должна выдать STATUS WORD и подать SYNC.

А что получается с MEMR =1 и /WO = 1 ?
Ведь HLT действительно не обращается к памяти ни на чтение, ни на запись.

Или просто i8080 не выдаёт DBIN/WR во время HLT?

По времянкам Хардыча - выдаётся DBIN при HLT :

Так что читаем - то в HLT ? Ну в первом цикле - сам КОП HLT выходит...
А вот дальше что? На шинах текуший адрес или z-состояние?

HardWareMan · Post by **HardWareMan** » 19 Dec 2012 01:57

А по графику в 9 цикле нет чтения или записи. Я про DBIN и про WR. Напоминаю, что биты статуса нужны только для декодирования намерений процессора, а сома чтение или запись гейтятся вполне конкретными сигналами, которые в режиме останова он не генерирует.

aav8 · Post by **aav8** » 19 Dec 2012 02:12

Это выходит HLT - 2 машинных цикла?
