Проектирование троичных элементов (3) - пробуем оптопары

[Shaos]

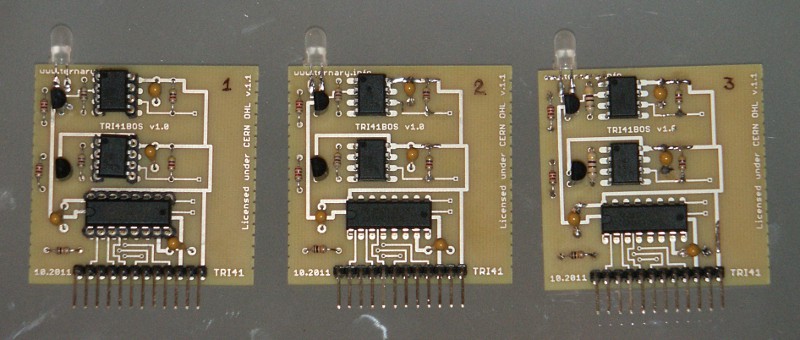

Пришли платы - собрал три штуки с первоначальными номиналами. Время сборки одной платы - один час. Попробовал на осциллографе - предельная частота получается от 150 до 250 кГц. Теперь буду пробовать собрать на них полусумматор...

[Shaos]

Пришли платы - собрал три штуки с первоначальными номиналами. Время сборки одной платы - один час. Попробовал на осциллографе - предельная частота получается от 150 до 250 кГц. Теперь буду пробовать собрать на них полусумматор...

Один модуль TRI41BOS на предельной частоте потребляет 0.02А по положительному напряжению и 0.01А по отрицательному...

P.S. Подстроил синусоиду на генераторе чтобы точно по центру была - в результате платка стала работать абсолютно симметрично
Порог срабатывания - около +4 и -4 вольт при 5-волтовом питании

[Shaos]

Построил на семи TRI41BOS-ах полный троичный сумматор



http://youtu.be/v7XxIjv_mUc

[rvnick]

Построил на семи TRI41BOS-ах полный троичный сумматор

http://youtu.be/v7XxIjv_mUc

Да-а!

Симпатичный клип получился,необычно как-то.
Особенно доставляют стрелочники,прямо вроде как по "энигмовски".
В низу типа чёрных коробочек - это электролиты такие?

Платки модулей без зелёного защитного покрытия - это заказ
такой, или изготовление в домашних условиях?

[Shaos]

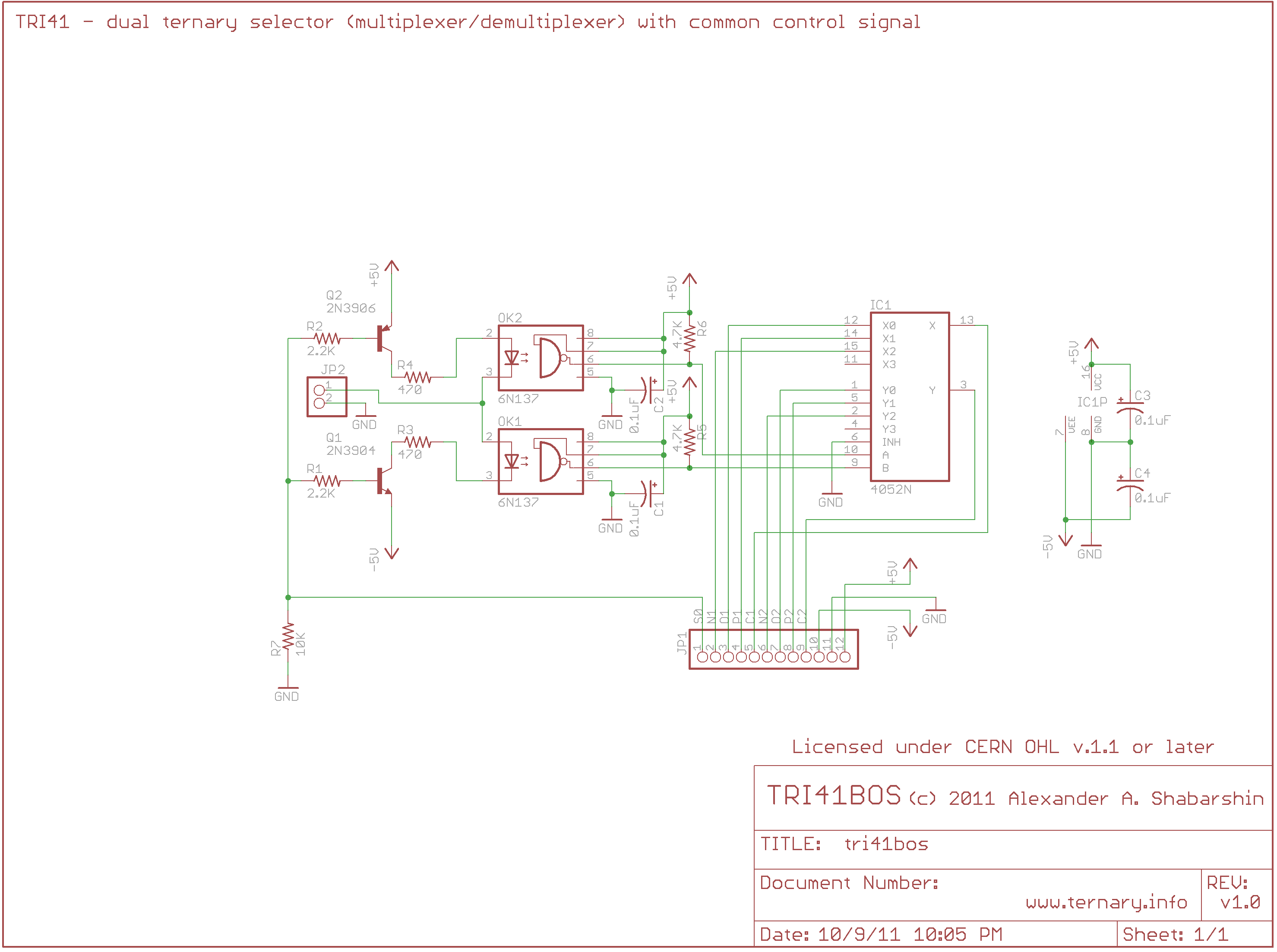

В результате экспериментов остановился на номиналах 10 кОм и 220 Ом (4.7К остался без изменений):

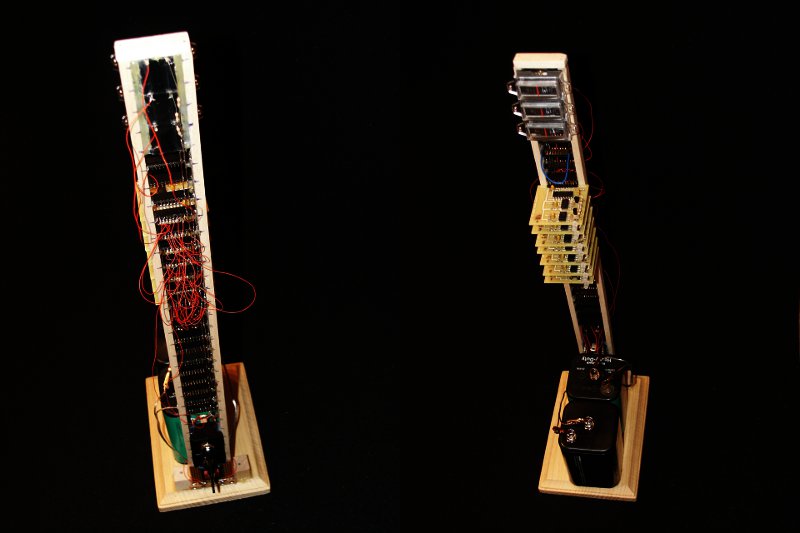

Вот такой агрегат высотой полметра соорудил:



В него можно втыкать до 20 наших "стандартных троичных модулей" и сзади по быстрому можно припаять проводки для их соединения друг с другом...

[Shaos]

Кстати та часть схемы что слева - по сути является троичным инвертором на транзисторах! т.к. красно-зелёный светодиод мне пришлось припаивать задом-наперёд, чтобы он зажигал правильный цвет. По идее вместо светодиода можно припаять резистор и снимать с него инвертированное троичное напряжение - надо попробовать на макетке...

[Shaos]

Один модуль TRI41BOS на предельной частоте потребляет 0.02А по положительному напряжению и 0.01А по отрицательному...

Померял сколько потребляют 10 таких плат (7 в схеме полного сумматора плюс ещё 3 просто нагружают питание) - получилось примерно 350 мА по положительному питанию и 175 мА по отрицательному...

[Shaos]

Забыл выложить полные исходники для Eagle v5.6.0 и герберы:

http://www.nedopc.org/ternary/tri41bos-eagle.zip (808K)

Всё под лицензией CERN: http://www.ohwr.org/documents/88

[Shaos]

Построил на семи TRI41BOS-ах полный троичный сумматор

http://youtu.be/v7XxIjv_mUc

Вот такой агрегат высотой полметра соорудил:



В него можно втыкать до 20 наших "стандартных троичных модулей" и сзади по быстрому можно припаять проводки для их соединения друг с другом...

Забыл написать, что эта штука представляла из себя вот эту схему полного троичного сумматора:



Содинённую сзади проводками менее чем за час...

[rvnick]

Группы оптоплексоров 1,2,3 и 4,5,6 имеют соответствующее объединенние по входам.Можно немного оптимизировать схему если вместо троек TRI41BOS попробовать применить шестиканальные мультиплексоры (один оптопреобразователь на три 4052).За счёт уменьшения оптопреобразователей также уменьшится потребляемый ток

[Shaos]

Да - я планировал на 4067-х построить полный сумматор как одну плату - надо просто сесть и сделать...

[Odin P. Morgan]

Может я туплю, но как получись значения -3,-2,3,2? В троичной схеме у настже доступно -1,1 или я чего-то не понял?

[Shaos]

Может я туплю, но как получись значения -3,-2,3,2? В троичной схеме у настже доступно -1,1 или я чего-то не понял?

Ну несколько разрядов ведь - например 2 трита (-1,0,+1) могут кодировать числа от -4 до +4 (T1*3+T0)

[Odin P. Morgan]

Понял спасибо.

[Shaos]

Вот такой агрегат высотой полметра соорудил:



В него можно втыкать до 20 наших "стандартных троичных модулей" и сзади по быстрому можно припаять проводки для их соединения друг с другом...

Агрегат при транспортировке в контейнере из NY в CO сломался совсем
Хорошо, что большинство модулей выглядят живыми...
