ОРИОН

Lavr · Post by **Lavr** » 20 Feb 2014 10:12

VituZz wrote:В "Радио" исправления были как в конце журнала ("Возвращаясь к напечатанному" или как-то так назывался раздел), так и в последующих статьях по "Ориону".

Я вчера специально просмотрел эти разделы за тот год - исправления, упоминаемого
здесь, не нашел.
Хотя в действительности исправлений внесено было много.

Но "Орионы" от "Экспресса" собирались безошибочно, хотя их и не проверяли.

newold86 · Post by **newold86** » 28 Feb 2014 23:14

Обнаружил вторую странную (для меня) вещь - почему сигнал CAS появляется и исчезает раньше, чем RAS (естественно, нулевой уровень - активный) ???

Мало того, посмотрел диаграммы Специалиста - та же история !

Такое впечатление, что я не понимаю чего-то очень принципиального.

petrenko · Post by **petrenko** » 02 Mar 2014 13:51

У Вас двух-лучевой или на худой конец двух-канальный осциллограф и возможность сфотографировать его дисплей прямо во время отображения сигналов есть ?
( Для подтверждения Вашего фантастического заявления ... - и извините за методику великого Станиславского ..

)

newold86 · Post by **newold86** » 03 Mar 2014 03:33

Я сам себе не верю, так просто не бывает. Но вот схема формирования сигналов:

А вот что из этого получается:

Mixa64 · Post by **Mixa64** » 03 Mar 2014 03:56

newold86 wrote: А вот что из этого получается:

Ну а что мешает CAS на этой картинке нарисовать как надо? Без изменения схемы, заметьте..

newold86 · Post by **newold86** » 03 Mar 2014 04:03

Единственное, что я вижу - предустановить счетчик DD6 в "1" в самом начале, чтобы изменить фазу RAS. Только я этого в схеме компьютера не увидел (может, невнимательно смотрел).

Или имели ввиду что-то другое ?

Mixa64 · Post by **Mixa64** » 03 Mar 2014 04:12

newold86 wrote:Единственное, что я вижу - предустановить счетчик DD6 в "1" в самом начале, чтобы изменить фазу RAS. Только я этого в схеме компьютера не увидел (может, невнимательно смотрел).

Или имели ввиду что-то другое ?

Вот-вот, именно про фазу и предустановку..

bigmax · Post by **bigmax** » 03 Mar 2014 05:15

newold86 · Post by **newold86** » 03 Mar 2014 06:09

Спасибо всем, я как раз до этого сам уже добрался. Правда, по поводу этого узла сброса у меня тоже возник вопрос насчет корректности работы (есть подозрение на потенциальные гличи), но пока продолжу исследования самостоятельно

newold86 · Post by **newold86** » 05 Mar 2014 09:12

Люди добрые, помогите бестолковому ! Ну не понимаю я до конца !

Как уже вроде понятно, когда все начинает работать с обнуленными счетчиками, CAS идет впереди RAS. Ну ладно, ждем первого обнуления DD5 и DD6, которые вроде должны привести все в порядок. Обнуляются они тогда, когда досчитают до 312-ой строки. Посмотрим, что тогда происходит:

Да нифига не происходит, фаза RAS не меняется - как шагал CAS впереди, так и продолжает !

Пожалуйста, не дайте умереть от любопытства...

Lavr · Post by **Lavr** » 06 Mar 2014 17:07

newold86 wrote:почему сигнал CAS появляется и исчезает раньше, чем RAS (естественно, нулевой уровень - активный) ???

Мало того, посмотрел диаграммы Специалиста - та же история !

Я уже довольно давно делал расчет синхрогенератора "Специалиста", но, к сожалению,
эти материалы были утеряны на форуме...

Но, тем не менее /RAS и /CAS у меня появлялись вполне нормально, в полном соответствии
с диаграммой в журнале "М-К".

И вся времянка при расчёте у меня получилась очень точно:

newold86 · Post by **newold86** » 22 Mar 2014 09:50

Блин, всю бумагу в клеточку дома перевел, рисуя времянки, но так и не понял, как RAS впереди CAS оказывается - у меня CAS как начинает первым, так и продолжает потом...

Может, разжует кто-то ? Пожалуйста...

Stan · Post by **Stan** » 22 Mar 2014 10:10

Я ещё когда не был зарегистрирован на форуме, а просто читал его, скачивал все материалы, выложенные Lavr-ом.

Вот - приведенная им выше схема. Вот - диаграмма её работы.

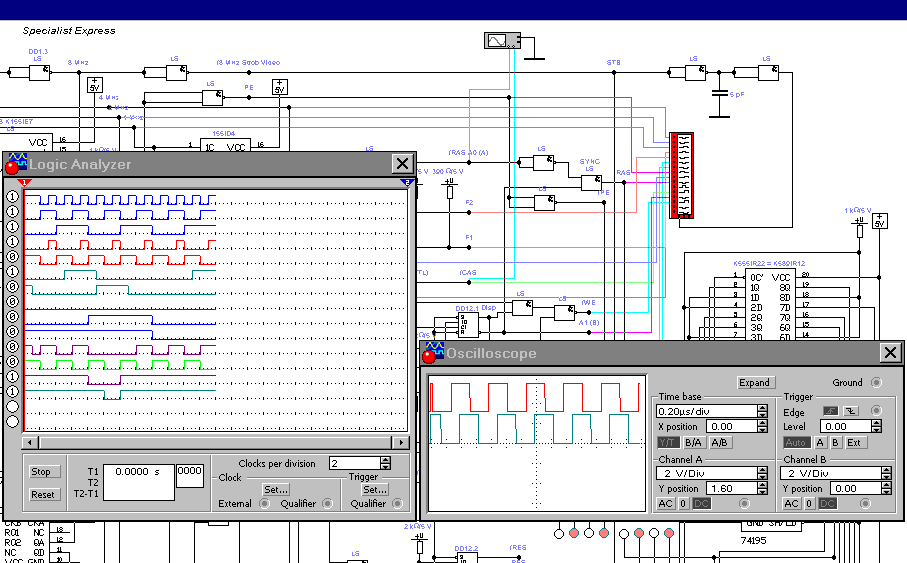

А вот и сама программа эмуляции под Electronics Workbench.

Ставите себе толковый Electronics Workbench, а не плохо ломанный для студентов, запускаете в нём файл sp_580.ewb
и бумагу в клеточку - отнесите в туалет в эпоху информационных технологий-то.

Я надеюсь, что постигнет Вас счастье. У меня всё с картинками Lavr-а в точности сошлось.

newold86 · Post by **newold86** » 22 Mar 2014 10:35

Во первых, меня интересует конкретно Орион, а не Специалист.

Во вторых, как можно судить по моим картинкам, я не только бумагой пользуюсь...

И самое главное - мне хочется не просто увидеть работающую схему, а понять один вполне конкретный (и, на первый взгляд, крайне простой) момент в ней. Проблема в том, что пока все мои изыскания показывают, что схема работает неправильно. Только вот десятки тысяч вполне рабочих Орионов со мной несогласны

Stan · Post by **Stan** » 22 Mar 2014 10:43

newold86 wrote:Во первых, меня интересует конкретно Орион, а не Специалист.

Орион использовал Специалист в качестве прототипа, и Вы же сами тут выше писали:

newold86 wrote:посмотрел диаграммы Специалиста - та же история !

newold86 wrote:Проблема в том, что пока все мои изыскания показывают, что схема работает неправильно. Только вот десятки тысяч вполне рабочих Орионов со мной несогласны

Видимо, что-то не так в Вас. Мне лично хотелось посмотреть принципы работы этих компьютеров, не собирая их - я для себя разобрался.
Желаю Вам удачи.
