Отладочный модуль на К1801ВМ1

Случайность · Post by **Случайность** » 07 Nov 2013 11:46

схеме имеются названия выводов на русском и на буржуйском

это про ADx? если написать DAL15..DAL00 то как то получается не совсем понятно. Вообще я заметил часто встречается в схемах гибридность в обозначениях, Конечно хорошо бы привести все к единому стандарту. Хотя он есть. Но какой вариант выбрать?

а чем именно русское обозначение лучше английского? тем более там два варианта, старый и новый?

DD2 числится дважды

поправил, процессор стал как и написано в схеме DD1

Непонятно предназначение R2, D2.1

посмотрел МПСС, ¹1, 1987, С.46-50 резистор в цепи ноги 39 тоже есть. Можно сделать предположение что он ограничивиает входной ток. DD2.1 похоже тоже нужен чтоб не нагружать ногу у 588ВГ2. и сам элемент вносит задержку. Кстати придется обзаводится логическим анализатором. Об этом думал уже давно. Но какой нужен не знаю. чтоб и по цене подходил и был не говно. Надо что то с ибея тащить.
А вот почему применили 155ТМ2 когда есть 555ТМ2 не понять.

VituZz · Post by **VituZz** » 07 Nov 2013 12:02

Случайность wrote:а чем именно русское обозначение лучше английского?

Наверное, ничем не лучше. Просто для расово советского процессора, раз уж он такой, русские буквы более уместны

.

Случайность wrote:
Непонятно предназначение R2, D2.1
посмотрел МПСС, ¹1, 1987, С.46-50 резистор в цепи ноги 39 тоже есть. Можно сделать предположение что он ограничивает входной ток. DD2.1 похоже тоже нужен чтоб не нагружать ногу у 588ВГ2. и сам элемент вносит задержку.

Мне не кажется это правдоподобным. Ляпсусы имеют свойство кочевать из публикации в публикацию, особенно, если на работу не влияют. Вообще похоже, что авторы ставили в схему то, что было. Вместо двух ИД7 я бы поставил одну ИД3, вместо ТМ9 - ИР22. Подозреваю, что вместо 588ВГ2 тоже можно применить что-то более доступное.

А D4.1 какую функцию выполняет?

Lavr · Post by **Lavr** » 07 Nov 2013 12:09

VituZz wrote:Подозреваю, что вместо 588ВГ2 тоже можно применить что-то более доступное.

Ну я её ставить не буду - я как в статье из своего МПСС, ¹1, 1987 сделаю.
Здесь на форуме есть, кстати, похожая схема: модуль памяти для БК.
Она очень похожа.

Ты просто немного забыл цель Случайности - "на родных микросхемах" конструкция
получается очень простая.
Так оно и есть... но у меня "родных" нет. Правда есть набор плат от СМ-ЭВМ...
Может там что есть - надо глянуть.

VituZz · Post by **VituZz** » 07 Nov 2013 13:09

Разве 588-й комплект родной для 1801-го? По фэншую надо ВП1 использовать

.

Случайность · Post by **Случайность** » 07 Nov 2013 13:43

ВП1 это уже ДВК и БК и подобные машинки

Задача стоит сделать минимальную машинку. В чем впринципе и справится этот модуль.

попробуем на ней научиться что это за архитектура. Да и может кто то соберет после меня.
а дальше уже видно будет к чему идти.

Lavr · Post by **Lavr** » 07 Nov 2013 13:43

VituZz wrote:Разве 588-й комплект родной для 1801-го? По фэншую надо ВП1 использовать .

А у него есть. Я за развитием темы давно слежу...

Кстати - мне вот такую плату и приносили - память выдрать.
Но я её курочить не стал...

Случайность · Post by **Случайность** » 07 Nov 2013 13:49

у меня есть такая платка

ее немного покурочили, выдран кварц резисторная матрица. и еще что то.

пока лежит. а вот с другими такими платами кинули,

Lavr · Post by **Lavr** » 07 Nov 2013 13:56

Случайность wrote:у меня есть такая платка

Так я про тебя и пишу... и фотка твоя. У меня давно уже этой платы нет.

Lavr · Post by **Lavr** » 08 Nov 2013 08:35

VituZz wrote:
Lavr wrote:Видимо, придется посетить брахолку, благо погода теплая.
У нас на барахолку надежды нет. ... "Будем искать!"

В общем, в честь пятницы (а в субботу мне рано вставать лень

) помчался я прямо
с обеда на брахолку в надежде нужных людей увидеть и К1801ВМ1 приобрести...
Но все "деловые люди" презрительно мне говорили мне:"отечественных процессоров
не возим даже на заказ".
Ну и в поисках я наткнулся на человека, у которого уже давно скупил все туннельные диоды.

1801ВМ1 у него не оказалось, но мы как-то вдруг разговорились про старые компьютеры,
он оказался старым "Спектрумистом", и неожиданно он мне говорит:

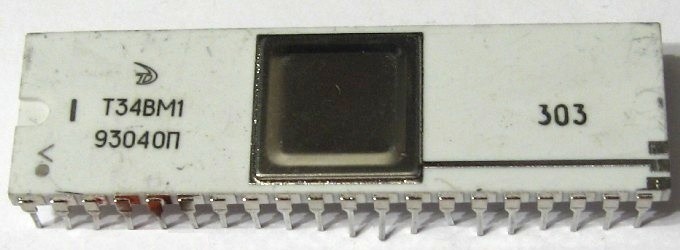

"А сейчас я тебе сделаю предложение, от которого ты не сможешь отказаться...", и выкатывает
вот что:

Я реально отказаться не смог!

Но цена была такая детская, что стало аж стыдно!

В итоге к Т34ВМ1 в никеле он мне добавил Т34ВГ1 и еще что-то нужное для сборки
"Спецтрума" фактически из 3-х БИС.
Обошлось мне это приобретение в 300 р - афигенно мегаприятно!!!

Случайность · Post by **Случайность** » 08 Nov 2013 10:06

В итоге к Т34ВМ1 в никеле он мне добавил Т34ВГ1 и еще что-то нужное для сборки
"Спецтрума" фактически из 3-х БИС.

как раз будет повод собрать его в керамических микросхемах.

А я тут пока гребу докуметацию по Ломиконту. (Логический микропроцессорный контроллер) По сути управляющая ЭВМ модульной структуры. на КР580ВМ80 8 книг и листы А3 со схемами плат. в сети что то схем не нашел.

по идее когда добуду все платы можно будет его запустить

VituZz · Post by **VituZz** » 08 Nov 2013 11:39

Lavr wrote:Обошлось мне это приобретение в 300 р - афигенно мегаприятно!!!

Мои поздравления! Ежели я попадаю на какую барахолку, то очень редко возвращаюсь домой с деньгами.

Lavr wrote:...на брахолку...

А почему "брахолка", а не "барахолка"? Никогда такого слова не слышал.

Случайность wrote:А я тут пока гребу докуметацию по Ломиконту. (Логический микропроцессорный контроллер) По сути управляющая ЭВМ модульной структуры. на КР580ВМ80 8 книг и листы А3 со схемами плат. в сети что то схем не нашел.

по идее когда добуду все платы можно будет его запустить

Не, ну даже я теоретическим способом загорелся 1801-м, а ты хочешь свернуть на полпути?

Случайность · Post by **Случайность** » 08 Nov 2013 12:17

на пол пути никто сворачивать не собирается. мне наоборот интересно доделать эту железку. Извиняюсь за долгосторой. так как только учусь всему этому.

На ломиконт давно глаз положен. Вот жду недождусь когда можно хапнуть содержимое пульта,

а в моем городе почти ничего достать нельзя, хоть по сути и бывшая силиконовая долина

на память от бывшей работы где проработал совсем немного осталось вот это

Lavr · Post by **Lavr** » 08 Nov 2013 13:09

Случайность wrote:на пол пути никто сворачивать не собирается. мне наоборот интересно доделать эту железку.

Ни в коем случае! Делаем эту железку - мне обещали помочь с 1801ВМ1. Но это я, правда, не смог пропустить.
Спасибо этому человеку- я, правда, неожиданно, так рад!
Извините за "брахолка" - "барахолка" всё просто очень неожиданно!

Случайность · Post by **Случайность** » 08 Nov 2013 13:12

да не переживай ты из за камня так, не найдешь так и быть подарю тебе один.

вот покупались два камня для этого проекта. один могу подарить

вообще если этот проект подтвердит ожидания планируется кое что более интересное на этом процессоре.

Lavr · Post by **Lavr** » 08 Nov 2013 13:55

Случайность wrote:да не переживай ты из за камня так, не найдешь так и быть подарю тебе один...
один могу подарить

Я надеюсь, что мне по месту помогут. Буквально на следующей неделе.
Мне же так помогли с 6502 и "Денди", что я устал отказываться!

Спасибо за предложение! Но я думаю - всё решим на месте.
Старые компьютерщики - это оооочень замечательные люди!
Я просто был необыкновенно рад, что пообщался с ними 3 часа на "барахле"!
