NEW "Leningrad-48K"

[MC68k]

в результате должен получиться Timex или тот другой хитрый машын.

[Shaos]

Начал сборку спектрумовской клавы для этого и других клонов, которые планирую собрать:

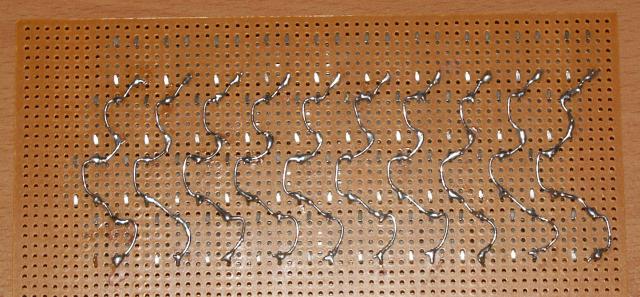

Кнопки соединяются проводками с другой стороны нефольгированной платы с дырками:



Плата куплена в магазине сети RadioShack за 3 доллара с копейками.
Кнопки были заказаны в интернете на сайте Jameco.com по 19 центов за штучку.

P.S. Аналогичным способом ещё планирую собрать клаву для Радио-86РК

О - а вот у этой сибирской девушки точно такая же плата для клавы (и Харлекин):

[Shaos]

Сначала вешай кондеры!! Без них КРЕНка дохнет.

Ок - понял, буду вешать кондёры, а потом тестить...
Теперь вопрос по номиналам - у автора указано:

Так же необходимо установить поверх микросхем конденсаторы ёмкостью 47n - 68n на контакты питания

А я по питанию всегда ставил танталовые конденсаторы 0.1 мкФ (те что с полярностью подключения) - про них во всех американских источниках указывается. Так вот и вопрос - делать 0.1 или всё-таки "47n-68n" (по видимому это означает 0.047-0.068 мкФ или 47000-68000 пФ или 473-683 в терминах трёхциферных обозначений)?

Не прошло и 10 лет, как я таки начал вешать кондёры - ставлю "473" и пока только на припаянные микросхемы поверх (кликабельно):

Следом буду цеплять с той стороны платы к микросхемам что втыкаются в разъёмчики...

P.S. Кстати слева можно видеть новый разъёмчик под будущую 8255

P.P.S. Вот нашёл сайт про разнообразные хитрости, улучшающие стабильность картинки у ленинградов: http://zxbyte.ru/leningrad_video_out.htm

[Lavr]

А вот это "чозадела" в нижнем углу?


и как у этого "чюда" ноги все-таки выходят на нижнюю сторону платки?

[Shaos]

А вот это "чозадела" в нижнем углу?
...
и как у этого "чюда" ноги все-таки выходят на нижнюю сторону платки?

Как я писал чуть раньше (девять с небольшим лет назад ; ):

Всё припаял и вставил (вместо транзисторной сборки подвесил четыре буржуйских NPN транзистора из магазина RadioShack). В левом нижнем углу можно наблюдать соик 74HCT4520 на дип-переходнике (диповских микрух такого сорта не нашёл). На макетке собрал 5-вольтовый регулятор напряжения. Осталось проверить как оно работает и припаять конденсаторы по питанию (или наоборот ; )

Ноги как-то выходят, видимо поверхностный монтаж пинов с той строны или что-то типа такого (платка кстати универсальная - просто укорочена до DIP16 перед продажей).

[Lavr]

Ноги как-то выходят, видимо поверхностный монтаж пинов с той строны или что-то типа такого

Попробуем тебе поверить... что переходные дырки, возможно, скрыты под корпусом...
Хотя по видимой разводке платка не производит впечатление универсальной...

А я такой переходничок по-другому делал: берем К155ЛА3 в пластмассе, смело высверливаем
по центру её кристалл. Звоним тестером ноги, что нет КЗ. На ямку от кристалла клеим ЭПД
мелкий корпус, он хорошо там цепляется, и тонкими голыми одножильными проводами тянем
ноги мелкой микрухи к ногам К155ЛА3 пайкой.

[Shaos]

ну как не производит впечатление? очень производит - сверху 24 пада, а снизу только 16 ног, причём дорожки от "лишних" падов уходят вправо - на срез платы, т.е. плата явно просто отпилена, и переходные дырки на ту сторону вполне видно - они то там, то сям, а с той стороны от них дорожки идут к DIP-ногам:

[bigral]

так показал этот ленин шото на экране? на плату приходит +12 и потом разводится от встроенного преобразователя?

[Shaos]

так показал этот ленин шото на экране? на плату приходит +12 и потом разводится от встроенного преобразователя?

ленин ждёт своего звёздного часа, когда хозяин снизойдёт допаять последние кондёры и наконец включить его

[Lavr]

ленин ждёт своего звёздного часа, когда хозяин снизойдёт допаять последние кондёры ...

Да-да! Мы помним, что это всё будет на пенсии... Это только bigral об этом не знал, наивный!...

[Shaos]

ленин ждёт своего звёздного часа, когда хозяин снизойдёт допаять последние кондёры ...

Да-да! Мы помним, что это всё будет на пенсии... Это только bigral об этом не знал, наивный!...

Ну с лениным мы надеюсь раньше пенсии разберемся
На пенсии я буду строить в подвале троичный компьютер, причём только из троичных мультиплексоров

[bigral]

Мда прикольно было бы (в качестве PoC), с учетом всего того опыта которого не было 20 лет назад, максимально наворотить его всякими 16с и\или "апаратный мультиколор" с использованием максимум 556РТ1\GAL.

[Shaos]

Давай выкладывай

P.S. А что ВУЗ? Он меня паять не учил
И отладкой обрудования тоже не учил заниматься - всё сугубо теоретически...
Кроме ПЦ практикой разве что можно назвать программирование на лабораторном комплексе К580 да аналоговые вычисления на ОУ
А - ещё фигуры лиссажу были на осциллографе

[Shaos]

Это архивчик с фотами , обрабатывать не стал , делал со вспышкой , качество не ахти . Но поглазеть мона . Разрешаю с ними делать всё что ХОШ . Авторские права - ВСЕ ДОЗВОЛЕНЫ

А чего там так много практически одинаковых фоток на 110 мегов?
Вот собственно чего только там есть (если без повторений и уменьшить):

[jdigreze]

Знакомый процессор. У меня такой стоял в матричном принтере Robotron.
