Редактор для рисования принципиальных схем

[Lavr]

Я на десятой итерации плюнул, мне быстрее схему накидать и вручную переразвести, особенно если не заморачиваться компактностью платы и/или спецификой питания или ВЧ-сигналов.

Знаешь, если надо срочно и схема несложная, я попросту это делаю по-быстрому на бумажке в клеточку карандашом...
Но надо же хоть когда-то освоить какой-нибуть Layout ?

[jdigreze]

Надо! ...но порой так лениво

P.S. Если надо совсем быстро, то после карандаша и листка в клетку, отпиливаю кусок макетки и мгтфом, мгтфом.

[Lavr]

Надо! ...но порой так лениво

Не... надо-надо... смотри - многие на форуме этим неплохо владеют!
И я надумал поработать над собой - тем более всё руссифицированное и такой подробный Хелп!

[Shaos]

Ментор-Графикс (который недавно был куплен Сименсом за 4.5 миллиарда) пиарит вот такую облачную рисовалку-симулялку:

https://www.systemvision.com

[Shaos]

Сегодня на ньюйоркской сходке Hackaday встретил американского пацана, который 5 лет пишет вот эту штуку:

https://circuitlab.herokuapp.com/

Говорит все алгоритмы написал сам на JS и никакого SPICE там внутри нету...

[Paguo-86PK]

Пoмнится, журналом РАДИО публиковались схемы в виде ascii-скриншотов. И я считал это очень круто!
Сам на своём РЛК "рисовал" в редакторе схемы.
Моя версия вьювера ascii-схем.
P.S.: На многих форумах считают, что я опоздал с утилитой лет, эдак, на 40…
Но, всё равно, множет кому пригодится
В комплекте - десяток демонстрационных схем: Усилителей, узлов и даже АОНа
(Пытался добавить и схему трассировки, чтобы asciii-схема экспортировалась в NetList… Желающие, могут поддержать разработку )

[Lavr]

Моя версия вьювера ascii-схем.
P.S.: На многих форумах считают, что я опоздал с утилитой лет, эдак, на 40…

Да, после графики ZX-Specrtum, "Cпециалиста", "Ориона" или даже БК,
схемы в виде ascii - это уже не ахти...

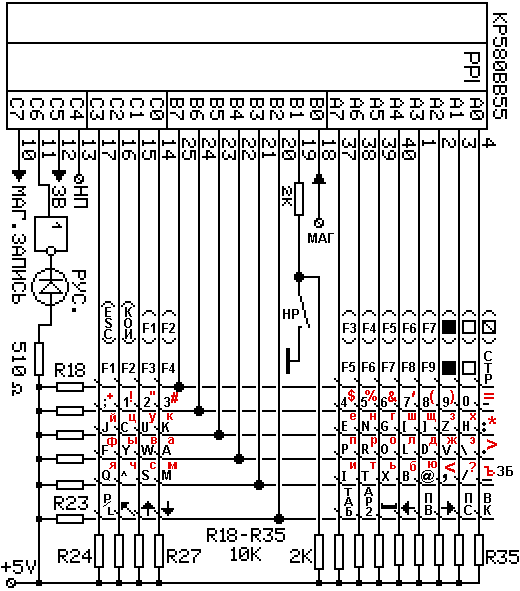

Даром что в ПО "Cпециалиста" изначально не было редактора схем, но сами схемы
вполне себе можно было рисовать обычным графредактором:

[Paguo-86PK]

Моя версия вьювера ascii-схем.
P.S.: На многих форумах считают, что я опоздал с утилитой лет, эдак, на 40…

Да, после графики ZX-Specrtum, "Cпециалиста", "Ориона" или даже БК,
схемы в виде ascii - это уже не ахти...

Даром что в ПО "Cпециалиста" изначально не было редактора схем, но сами схемы
вполне себе можно было рисовать обычным графредактором…

Тaк ведь фокус в том, что в обычном графическом редакторе можно лишь визуальную схему прорисовать…
А вот ascii-представлением схема описывается как резметка. И её довольно легко трассировать "жуком" (встретил жук символы -//- и поместил в стек элементов компонент "resistor").
Тем более, ascii-формат и визуально читается сносно при должном навыке, и трассироваться может легко.
P.S.: Вы не открывали ту ссылку наверное?
Тогда, выложу здесь…

[Lavr]

А вот ascii-представлением схема описывается как резметка. И её довольно легко трассировать "жуком" (встретил жук символы -//- и поместил в стек элементов компонент "resistor").

В заголовке темы написано "Редактор для рисования принципиальных схем" и я показал
графический вариант принципиальной схемы - какое отношение к редакторам имеет
это понятие " трассировать "жуком" " ?

[fifan]

А позиционное обозначение и номинал например у резисторов можно двигать. Спросил, потому что по всей схеме они пляшут.

[Lavr]

Спросил, потому что по всей схеме они пляшут.

Кстати, не только "пляшут", если можно так сказать,
но и наползают на УГО самих элементов, что несколько странно для ASCII.

[Paguo-86PK]

Спросил, потому что по всей схеме они пляшут.

Кстати, не только "пляшут", если можно так сказать,
но и наползают на УГО самих элементов, что несколько странно для ASCII.

A не легче ли перейти по ссылке, чтобы увидеть и ascii-представление, и графику?
Там ещё несколько десятков схем. Кликайте - никаких вирусов я туда не встраивал. И редактировать сразу можете.
(некоторые схемы на некоторых браузерах требуют до 20-30 секунд - запаситесь терпением)

P.S.: Номиналы элементов описываются отдельным списком. Из-за "кривизны" альфа-реализации скрипта они и наползают…
Т.е. в схеме Вы просто обрисовываете цепи ascii-символами, а их номинальные значения - вне схемы отдельным списком.

[Lavr]

A не легче ли перейти по ссылке, чтобы увидеть и ascii-представление, и графику?

А не легче ли ответить коротко на вопрос: какое отношение к редакторам имеет
это понятие " трассировать "жуком" " ?

[Paguo-86PK]

А не легче ли ответить коротко на вопрос: какое отношение к редакторам имеет
это понятие " трассировать "жуком" " ?

Недопониманиe в том, что "гламурное" графическое представление схемы из ascii-мешанины - мало кого может заинтересовать.
Потому и пытался "одолеть" трассирование схемы "жуком", чтобы добавить экспорт под Spice. Чтобы посеръёзнее всё было.
Одно дело, прямо в форуме буковками набросал схемку и разместил как [img]http://circu.it/img.php?show=--[//]-[/img], чтобы не заливать файлы. А другие могут и подправить "буковку" схемки тут же.
Другое дело, если хочется схемку "оживить". Жмём на "экспорт" и "жук" пробегает по схемке, выдавая готовый файл для симуляции уже в соответствующем пакете.
P.S.: Так что "жука" можете видеть бегущего по цепям, но от него пока никакой пользы (как и "финансирования" его "интеллекта" ).
Но, прежде всего я скрипт писал для последующего переноса в php, чтобы в любом форуме можно было закодировать схему буковками…
(Жаль, что задумка не только никому не нужна. Но и воспринимается резко отрицательно )

[Lavr]

Спасибо. Мне всё ясно.
