[JeNNeR]

Не совсем правильно. Правильнее будет альтернативнЫЕ топологИИ, потому что они различаются расположением компонентов на печатной плате.

[Mac Buster]

Что даёт альтернативное расположение компонентов, кроме отличия от исходного варианта?

[JeNNeR]

1) Отсутствие переходных отверстий
(0 против 15 переходов в исходной плате)
2) Компактность (плату можно делать меньше)

[Shaos]

Кроме www.trimux.com (где продаётся печатная плата и набор для сборки) TRIMUX теперь можно купить на Tindie.com (в собранном виде):

https://www.tindie.com/products/TRC/tri ... ltiplexer/

P.S. Продукт уже был замечен твиттером Tindie:
https://twitter.com/tindie/status/503987558276005888

P.P.S. В феврале 2015 поменял имя магазина с Shaos на TRC

[Shaos]

Собрал на отечественных аналогах КР590КН4 - всё работает и от 5В, хотя справочник говорит о питании +-9В.
Сначала подал -12В вместо +5В: микросхемы стали тёплыми, на выходе было -7В. Через минуту заметил и включил как надо: никто не сгорел.
Плату развёл в SL5, микросхемы купил по 30рублей.

А КР590КН4 это аналоги чего? И на схему можно посмотреть?

Аналог DG403, как и DG190, DG191, DG390, HI5043, HI5151, HI5151. Схема здешняя, плату развёл на один инвертор относительно 0 и универсальный троичный элемент. Размер 26х26мм, но расположение выводов не по принятому стандарту: не получилась бы такая маленькая.

Не прошло и 5 лет, как до меня дошли эти КР590КН4
Надо чтоли попробовать как это они без VL работают...

[Shaos]

Вот ещё 2 примера:

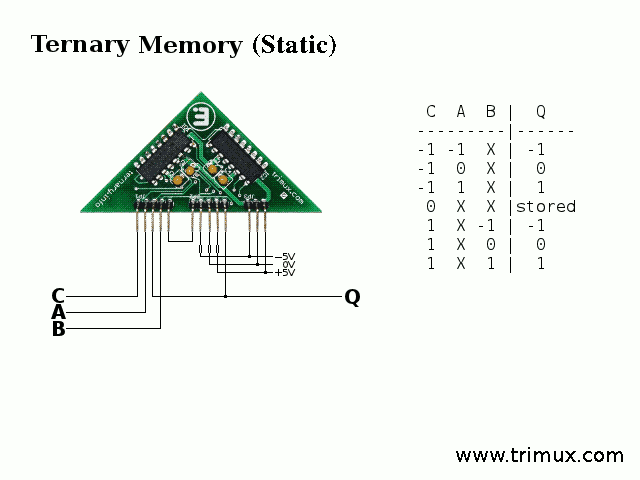

Статический вариант ячейки памяти (буфер замкнутый на вход через ключ):

[Shaos]

А тримуксы ещё вот так вот делают

[Shaos]

Первоисточник: https://members.loria.fr/DSokolov/fatigue-du-binaire/

Перевод на русский (пока на хабре не появилось : )
https://translate.google.com/translate?sl=fr&tl=ru&js=y&prev=_t&hl=en&ie=UTF-8&u=https%3A%2F%2Fmembers.loria.fr%2FDSokolov%2Ffatigue-du-binaire%2F&edit-text=

[haqreu]

Пока ничего не проверял, просто запаял несколько.

[Shaos]

Круто

Продолжение: viewtopic.php?f=79&t=17235

[haqreu]

Раз уж обзавёлся нормальным блоком питания, то собрал генератор треугольников для тестирования тримуксов, коих уже набралось десятка три. Нашёл непропай! На макетке генератор треугольников на вход тримукса, который работает как простой повторитель.



На одном щупе вход, на втором щупе выход тримукса, отметим неприятные косые засечки в "серой" зоне:



В качестве эталона решил попробовать настоящий тримукс:



Осциллограмма чистая:



Почему такая разница между настоящим тримуксом и моим поверхностным? Я грешу на то, что микрухи по пятьдесят центов - выбраковка. Может, я чего-то упустил из виду...

Впрочем, меня интересуют герцовые скорости, поэтому мои платки меня полностью устраивают.

[haqreu]

Всё думаю, откуда могут быть эти засечки. Вот у нас входной сигнал в районе 2.5В, тогда за формирование выхода отвечает IC2. У неё два ключа. Вопрос: насколько синхронно они срабатывают? Что-то у меня есть подозрение, что эти засечки - именно неодновременное перебрасывание двух ключей...

[Shaos]

У тебя микрухи Intersil? У интерсиловских DG403 есть окно между переподключениями, когда выход плавает (обе половинки переключателя разомкнуты) - подтяни выход к 0В скажем через 10К

А вот у меня микрухи Maxim, где этого окна вроде как нету...

[haqreu]

Чьи у меня микрухи - одному дядюшке Ляо известно. На них ничего помимо dg403 в качестве маркировки нет. Пойду завтра на работу, попробую подтянуть.

[Shaos]

Чьи у меня микрухи - одному дядюшке Ляо известно. На них ничего помимо dg403 в качестве маркировки нет. Пойду завтра на работу, попробую подтянуть.

а лого то есть? по лого можно определить

хотя на соиках может и не быть никаких лого (или полоска поперёк вроде только у максима?):



P.S. вообще у тебя на фотках лого видно - типа человечек в лодке - это Intersil
