Moderator: Lavr
Code: Select all

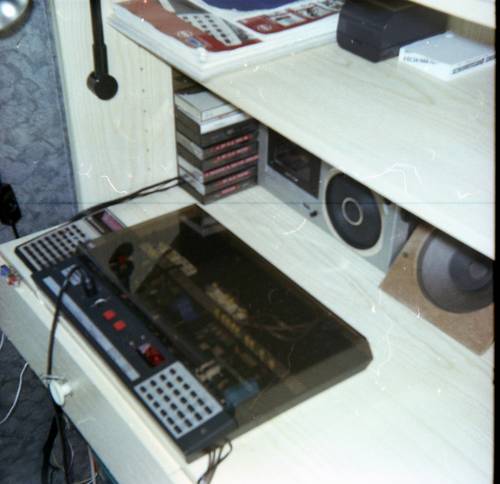

4bit microprocessor TMS1600, Custom programmed
64 Bytes RAM
ML-programming language
6-digit 7-segment LED display
hexadecimal keypad for programming.
одни 4-битники ушли безвозвратно в лету...
Michael Wessel wrote:However, being an educational system, the documentation of the machine was really excellent, so it wasn't hard to learn the machine language. In fact, it wasn't the native machine language of the TMS 1600 CPU, but a higher-level interpreted custom-designed machine language, tailored for educational purposes. For example, the system offered high-level OP codes for multiplication and division. Nevertheless, everything was on a very low level of abstraction so one could get a real good impression how a simple CPU worked these days. Due to the interpreted higher-level custom machine language, the machine was very slow - I remember that the division 999999 / 1 required 40 seconds (!) using the division OP code (this required 999999 subtraction operations - that was a dumb implementation, obviously).
Code: Select all
Command Set
n = numerical constant
a = address (two nibbles)
s = source register
d = destination register
Mnemonic Code Description
MOV 0 s d s -> d
MOVI 1 n d n -> d
AND 2 s d s AND d -> d
ANDI 3 n d n AND d -> d
ADD 4 s d d + s-> d
ADDI 5 n d d + n-> d
SUB 6 s d d - s -> d
SUBI 7 n d d - n -> d
CMP 8 s d compare s and d
CMPI 9 n d compare n and d
OR A s d s OR d -> d
CALL B a a jump to subroutine at a a
GOTO C a a goto a a
BRC D a a branch if carry set
BRZ E a a branch if zero
MAS F 7 d move d to register bank 2
INV F 8 d invert d
SHR F 9 d shift d right
SHL F A d shift d left
ADC F B d add carry to d
SUBC F C d subtract carry from d
DIN F D d get I/O input in d (not implemented)
DOT F E s put d to I/O
KIN F F d get keyboard input into d
DISP F n s display n digits, beginning at register s
HALT F 0 0 program stop
NOP F 0 1 no operation
DISOUT F 0 2 display off
HXDZ F 0 3 hexadecimal to decimal conversion in reg D-E-F
DZHX F 0 4 decimal to hexadecimal conversion in reg D-E-F
RND F 0 5 generate random number in reg D-E-F (well, not really!)
TIME F 0 6 fetch time of day in reg A-B-C-D-E-F (not implemented)
RET F 0 7 return from subroutine
CLEAR F 0 8 set all registers to 0
STC F 0 9 set carry flag
RSC F 0 A reset carry flag
MULT F 0 B multiplication reg 0-5 with reg 0-5 of bank 2
DIV F 0 C division reg 0-3 with reg 0-3 of bank 2
EXRL F 0 D exchange reg 0-7 of bank 1 with reg 0-7 of bank 2
EXRM F 0 E exchange reg 8-F of bank 1 with reg 8-F of bank 2
EXRA F 0 F exchange reg 0-7 with reg 8-f
Code: Select all

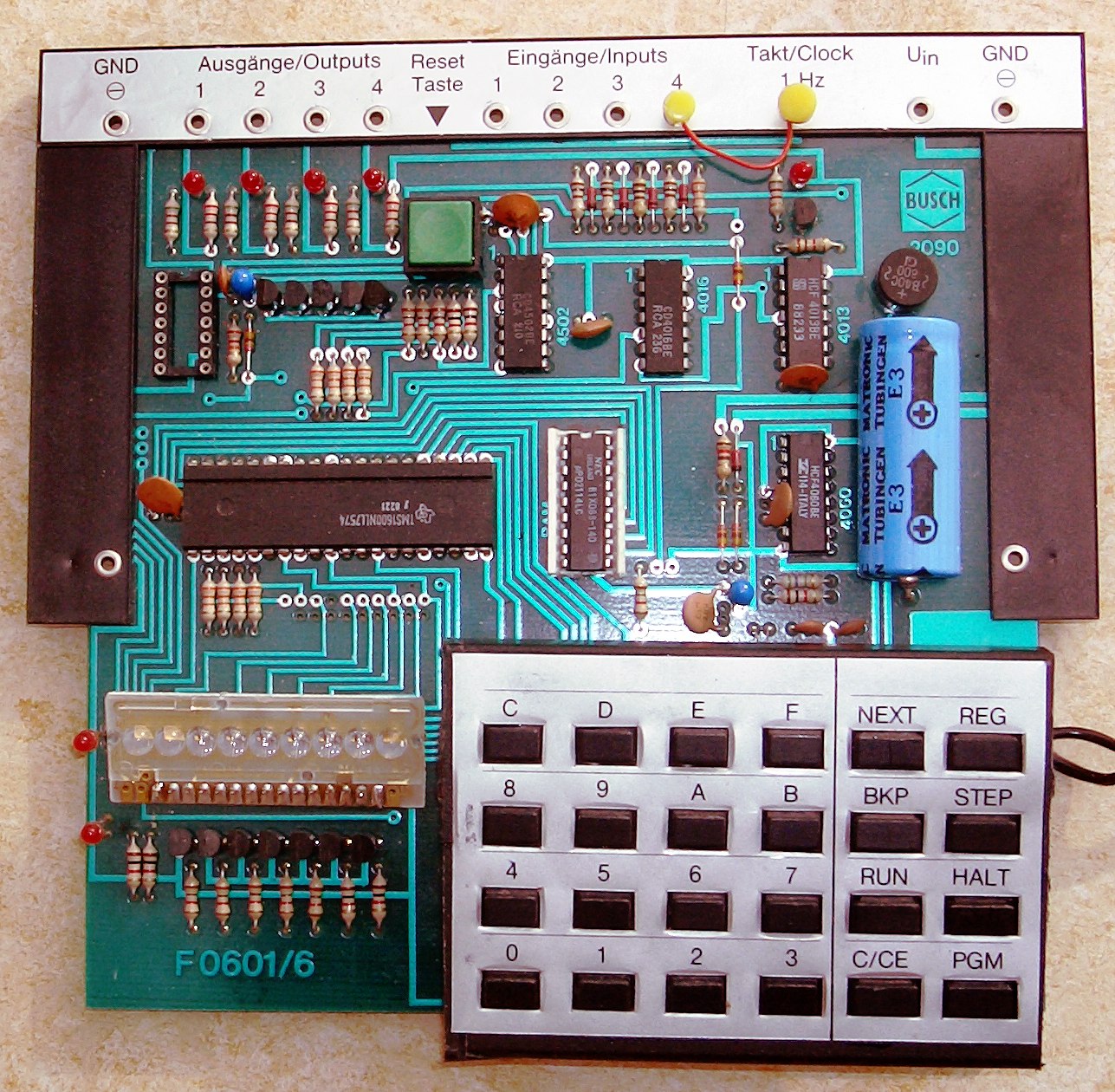

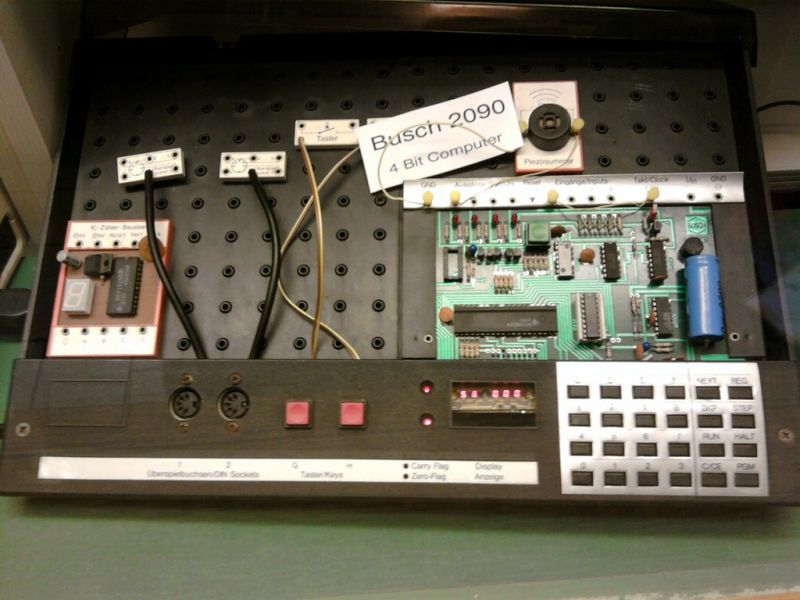

HCF 4013BE - два двухтактных D-триггера. (К561ТМ2)
HCF 4060BE - 14-разрядный счётчик с задающим генератором.
CD 4016BE - CMOS Quad Bilateral Switch (Двусторонний переключатель)
CD 4502BE - STROBED HEX INVERTER/BUFFER With 3-State Outputs
uPD 2114LC - 1024 BIT (256 X 4) STATIC MOS RAM WITH SEPARATE I/O
NEC B1X088-140
TMS1600NLL7574Действительно, известно, что...the emulator was a 18" cube of NMOS electronics, so the inputs
and outputs were all inverted...
Получается, что при одном источнике питания (а я вижу на плате один мост и один большоймикросхемы серии TMS1000 выпускались по технологии PMOS
Письмецо-то в Busch-Microtronic я написал...Shaos wrote:что-то я сомневаюсь, что они вышлют какую-то древнюю прошивкуLavr wrote:Я списался с обладателем этой штуки на картинках выше, он ...
предложил мне сочинить письмо в фирму Busch по поводу прошивки...
Кстати - есть мысли как это сделать ненавязчиво-результативно?
Code: Select all
...

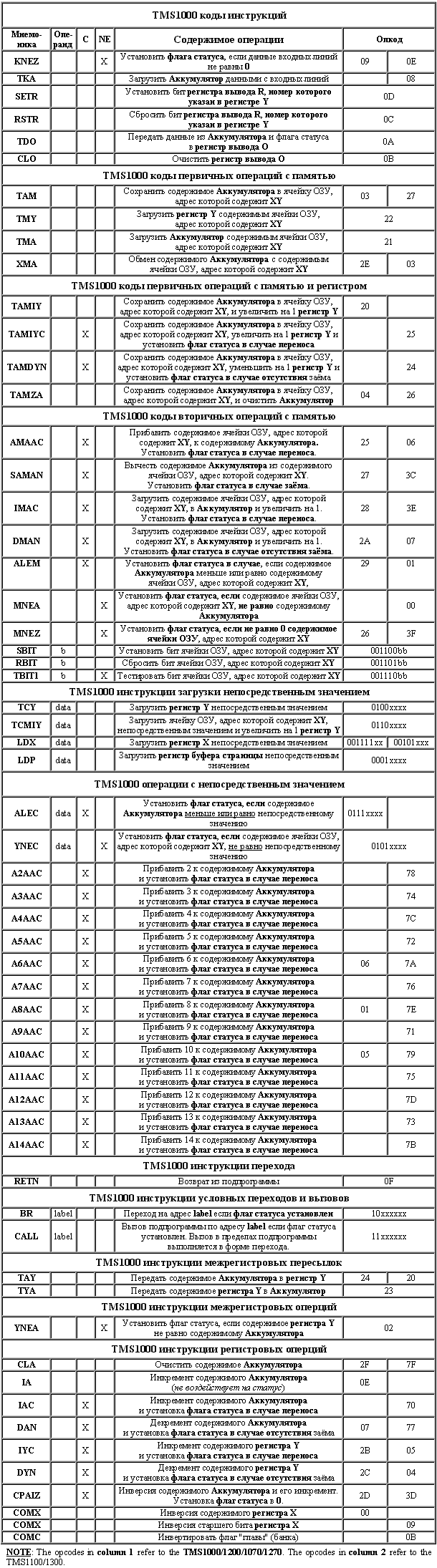

TKA ; Загрузить Аккумулятор данными с входных линий
ALEC data1 ; это аналог CPI CODE1
BR label1 ; Переход на адрес label если флаг статуса установлен
ALEC data2 ; это аналог CPI CODE2
BR label2 ; Переход на адрес label если флаг статуса установлен
... и т.д.Code: Select all
.L286:
sll $2,$2,2
addiu $3,$3,%lo(.L242)
addu $2,$3,$2
lw $2,0($2)
j $2 <-- волшебный jmp
nop
.align 2
.align 2
.L242:
.word .L4
.word .L5
.word .L6
.word .L7
.word .L8
.word .L9
.word .L10Ну я, собственно, так и делал... но ты же сам с Деминым убедил меня в том, что этотShaos wrote:можно же не все команды по одной перебирать, а побитно - маской выделяя семейство
операций и переходя на их обработку
Чтобы не повторяться, обсуждение было здесь...Lavr wrote:Объясните мне одну вещь, пожалуйста, уважаемые авторы прецизионных эмуляторов.
Известно ведь, что если представить байт кода операции i8080 как
D7 D6 D5 D4 D3 D2 D1 D0, тоПочему тогда в ваших исходниках (и не только в ваших) код операции анализируетсяb2m 18 Янв 2011 wrote:Возможны следующие варианты:
D7 D6 - делят на 4 группы команд (можно сказать однотипных)
в длинном:Разве не было бы быстрее - выделить два старших бита в опкоде - D7 D6Code: Select all
switch (opcode) { case 0x00: /* nop */ ... case 0xFF: /* rst 7 */ ... }
и по их значению организовать 4 более коротких цикла switch (opcode)
по 4-м группам опкодов?
Пока все материалы, которые я нашел, об этом не говорят...Shaos wrote:Кстати там всё же TMS1600 был - может в нём уже появилась команда перехода по значению регистра?
Lavr wrote:Shaos, раз уж у тебя MacOS X под руками - посмотри лучше, что вот здесь изобразил
автор эмуляции Busch-Microtronic 2090?
А то мне MacOS X взять негде...
Я прикинул - не могли ли они сделать программный счетчик загружаемым из регистраLavr wrote:Но вывод всё же напрашивается, что самому - в 4-битном ЦПУ - переход по регистру,Shaos wrote:Кстати там всё же TMS1600 был - может в нём уже появилась команда перехода по значению регистра?
хотя бы в пределах 256 байт сделать надо...
Спасибо! А сам эмулятор запускал? Как он у него внешне выглядит?Shaos wrote:вот содержимое диска, в котором есть что почитать
Code: Select all
NXArgv. progname. dyld func lookup. dyld init check. start
. environ.dyld stub binding helper.start. darwin gcc3 preregis
ter frame info. keymgr dwarf2 register sections. cplus init.
cthread init routine. mh execute header. objcInit. atexit. ca
tch exception raise. catch exception raise state. catch exceptio
n raise state identity. clock alarm reply. do mach notify dead n
ame. do mach notify no senders. do mach notify port deleted.
