Apollo Guidance Computer AGC

Компьютеры прошлого, не попавшие в другие разделы

Moderator: Shaos

Corvinus
Fanat
Posts: 51
Joined: 30 Jul 2007 10:31

Apollo Guidance Computer AGC

Post by Corvinus »

А в лунном корабле разве не такая бандура стояла?

Конечно, установленные на "Аполлонах" компьютеры были на несколько порядков слабее компьютера, стоящего сейчас на вашем столе, по всем параметрам (кроме цены - здесь соотношение, наверно, обратное). Компьютер, установленный на лунном корабле, имел оперативную память всего около 4 Кбайт (ферритовое ОЗУ на 2 048 15-битных слов), ферритовое ПЗУ на 36 864 15-битных слов, состоял из 5000 микросхем, весил 30 кг и стоил 150 тысяч долларов. Сейчас данные этого компьютера не слишком впечатляют (опять-таки, кроме цены), но в 60-е годы это были, пожалуй, первые портативные компьютеры, собранные с широким применением интегральных схем.
Взято с http://tonos.ru/articles/moonhoaxmisc
Top
User avatar
Lavr
Supreme God
Posts: 16680
Joined: 21 Oct 2009 08:08
Location: Россия

How to replicate the Apollo Guidance Computer (AGC)

Post by Lavr »

Если есть желание, реплику Apollo Guidance Computer (AGC) можно сделать:
А то когда ещё мы свой 4-bit TTL Homebuilt Computer доделаем... :wink:
А AGC - железка практикой проверенная!... :lol:
You do not have the required permissions to view the files attached to this post.
Top
angry_troll
Doomed
Posts: 449
Joined: 08 Apr 2013 04:04
Location: 213.247.249.139

Post by angry_troll »

Шо вы гоните, AGC был 15-битный (и 1 бит чётности).
Йобием к нему отношения не имело.
Книжко про него: magnet:?xt=urn:btih:008A94E1D903FBD8A5C87C058388E88F64909E52
Спешите качать!...
Top
User avatar
Lavr
Supreme God
Posts: 16680
Joined: 21 Oct 2009 08:08
Location: Россия

Post by Lavr »

angry_troll wrote:...AGC был 15-битный (и 1 бит чётности).
Книжко про него: magnet:?xt=urn:btih:008A94E1D903FBD8A5C87C058388E88F64909E52
Спешите качать!...
Frank O'Brien - The Apollo Guidance Computer Architecture and Operation -2010.pdf ?

И мы нигде не старались оспорить, что...
the AGC had a 16-bit word length, with 15 data bits and one parity bit.
Corvinus wrote:А в лунном корабле разве не такая бандура стояла?

Я, кстати, тоже долго и с некоторым удивлением заблуждался, что это весьма компактный
компьютерный блок для 1966 года... :o

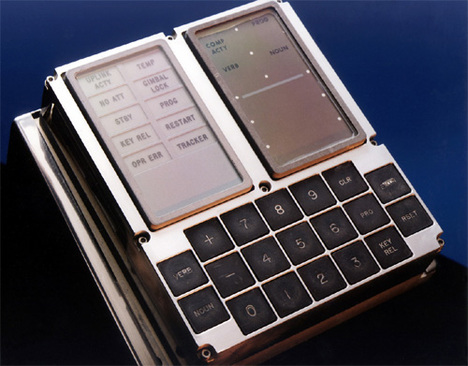

Но это не так - популярная фотография демонстрирует только пульт управления.

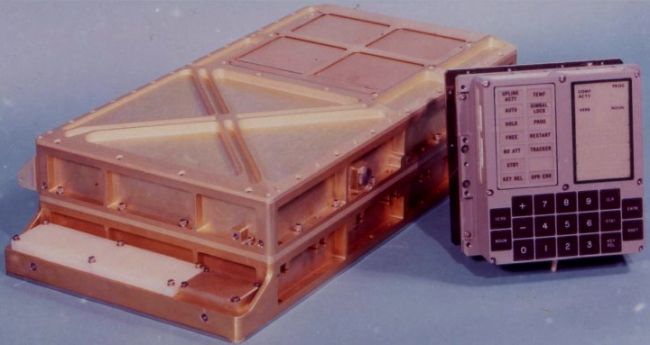

Бандура весом примерно 32 кг на самом деле вот какая:




PS. С удивлением сегодня прочитал материал, что и красивая фотография пульта
управления AGC не аутентична... :o
Андрей Суворов wrote:... это фото - не "его", а реплики, изготовленной для съёмок "Аполлона-13".
это он. И индикаторы электролюминесцентные, а не светодиодные.

Действительно "Цифры зелёного цвета отображались на высоковольтных
электролюминесцентных семисегментных индикаторах."
iLavr
Top
angry_troll
Doomed
Posts: 449
Joined: 08 Apr 2013 04:04
Location: 213.247.249.139

Post by angry_troll »

Ещё про историю летающих контуперов в насе: http://history.nasa.gov/computers/Part1.html
Top
User avatar
Shaos
Admin
Posts: 24007
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Re:

Post by Shaos »

Lavr wrote:
angry_troll wrote:...AGC был 15-битный (и 1 бит чётности).
Книжко про него: magnet:?xt=urn:btih:008A94E1D903FBD8A5C87C058388E88F64909E52
Frank O'Brien - The Apollo Guidance Computer Architecture and Operation -2010.pdf ?

И мы нигде не старались оспорить, что...
the AGC had a 16-bit word length, with 15 data bits and one parity bit.
Corvinus wrote:А в лунном корабле разве не такая бандура стояла?

Я, кстати, тоже долго и с некоторым удивлением заблуждался, что это весьма компактный
компьютерный блок для 1966 года... :o
Но это не так - популярная фотография демонстрирует только пульт управления.

Бандура весом примерно 32 кг на самом деле вот какая:




PS. С удивлением сегодня прочитал материал, что и красивая фотография пульта
управления AGC не аутентична... :o
Андрей Суворов wrote:... это фото - не "его", а реплики, изготовленной для съёмок "Аполлона-13".
это он. И индикаторы электролюминесцентные, а не светодиодные.

Действительно "Цифры зелёного цвета отображались на высоковольтных
электролюминесцентных семисегментных индикаторах."
Выложили все сырцы с AGC от Аполлона-11:

http://qz.com/726338/the-code-that-took-america-to-the-moon-was-just-published-to-github-and-its-like-a-1960s-time-capsule/
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Lavr
Supreme God
Posts: 16680
Joined: 21 Oct 2009 08:08
Location: Россия

Re: Apollo Guidance Computer AGC

Post by Lavr »

Building a DSKY (Apollo Guidance Computer) Replica


Online Apollo Guidance Computer Simulator
You do not have the required permissions to view the files attached to this post.
iLavr
Top
User avatar
Lavr
Supreme God
Posts: 16680
Joined: 21 Oct 2009 08:08
Location: Россия

Re: Apollo Guidance Computer AGC

Post by Lavr »

Есть вот такая книжечка:
Где приводятся следующие параметры компьютера AGC:
You do not have the required permissions to view the files attached to this post.
iLavr
Top
User avatar
Lavr
Supreme God
Posts: 16680
Joined: 21 Oct 2009 08:08
Location: Россия

Re: Apollo Guidance Computer AGC

Post by Lavr »

С количеством инструкций у него довольно мутно, но подробно разбирают здесь:
Apollo Guidance Computer — архитектура и системное ПО. Часть 2
Код операции, или Order Code, в терминах того времени, кодируется тремя битами, то есть возможно всего лишь восемь опкодов, чего явно недостаточно для развитой системы команд. Однако разработчики нашли выход. Некоторые коды расширены дополнительным двухбитовым полем, Q-Code.
А вот это меня порадовало:
В большинстве компьютерных архитектур присутствует указатель стека и/или индексные регистры (хотя бы один). Но не в AGC. Поддержка указателя стека потребовала бы дополнительных аппаратных затрат. Индексных регистров, которые позволяли бы организовывать доступ к структурам данных по адресу (указатель + смещение) тоже нет
Когда я свой 4-битник конструировал - тоже долбился лбом о проблему стека... но индексный доступ
я у себя сделал... 8)

С сегодняшней точки зрения аппаратные затраты на механизм стека не так уж и велики, но требуются
регистры, а у них и регистры и весь компьютер сделаны на элементах 3-ИЛИ-НЕ резисторно-транзисторной логики.
iLavr
Top
User avatar
Lavr
Supreme God
Posts: 16680
Joined: 21 Oct 2009 08:08
Location: Россия

Re: Apollo Guidance Computer AGC

Post by Lavr »

Интересно, что согласно Википедии инструкций у AGC - 11:
Block I had 11 instructions: TC, CCS, INDEX, XCH, CS, TS, AD, and MASK (basic), and SU, MP, and DV (extra). The first eight, called basic instructions, were directly accessed by the 3-bit op. code. The final three were denoted as extracode instructions because they were accessed by performing a special type of TC instruction (called EXTEND) immediately before the instruction.
iLavr
