ShaosBox для ZX

Старый спектрумистский форум

Moderator: Shaos

User avatar
Shaos
Admin
Posts: 23989
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

Shaos wrote:Видится мне 3 версии девайса ShaosBox:

v1 - только AY, LPT и SD-карточка (может втыкаться в 16К или 48К)
v2 - AY+LPT+SD+32K+nedoCard (может втыкаться только в 16К)
v3 - AY+LPT+SD+32K+nedoCard+WizNET+RTC+NI15+ROM (тоже только 16К)

NEDOCON-48K можно разрабатывать параллельно...

P.S. Можно ещё ShaosBox v4 сделать - где бейсиковский ROM может подменяться на 16K RAM - в этом случае 16К-спектрум можно легко превратить в CP/M-машину (с прикручиванием текстового видеорежима 80x25, который работает мимо обычной видеопамяти спектрума).

P.P.S. А не поддержать ли мне ещё и NES/SNES-контроллер, преобразовывая его интерфейс в Kempston-джойстик?
С другой стороны можно вести 16К-ветку и 48К-ветку как 2 разных продукта (16К ветка будет 100% совместима с гипотетическим NEDOCON-48K, а 48K ветка - чисто расширения). NES/SNES-адаптер можно тоже как отдельный продукт выделить - будет работать на всех спектрумах...

P.S. т.е. явно выделяются:

- SHAOSNES (втыкается во все спектрумы)
- SHAOSMUS (втыкается в 16К и 48К)
- SHAOSBOX (втыкается только в 16K)

последнее как раз и будет прототипом NEDOCON-48K, куда можно ещё DMA воткнуть и даже свою схему формирования видео c аппаратным мультиколором и может быть даже с возможностью вывода не только в PAL, но и в NTSC и VGA...

P.P.S. с другой стороны SHAOSBOX может быть легко превращён в SHAOSMUS - просто ненадо припаивать ту часть, которая отвечает за 32К дополнительного ОЗУ и nedoCard (либо переключатель на плате сделать)
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Shaos
Admin
Posts: 23989
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

Shaos wrote:
Shaos wrote:
Shaos wrote:Нашёл чувака, который продаёт коннекторы для ZX-спектрума :o

http://lotharek.pl/product.php?pid=54
Купил у него 3 разъёма и один Wonder-AY :)
Присмотрелся к его фоткам и понял, что разъёмы у него САМОДЕЛЬНЫЕ :(

Не долго думая смастерил себе такой же - из ISA-шного 8-битного:


Для этого с одного края вытаскивается одна пара контактов, а с другого - две. Далее отпиливаем лишее и вытаскиваем ещё пару, расположенную на месте пятого контакта...
Вот тут хорошо проиллюстрировано как делать такие разъёмчики :)

http://trastero.speccy.org/cosas/droy/i ... ace2_s.htm
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Shaos
Admin
Posts: 23989
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

Shaos wrote:Пожалуй начну вот с такой платки :)

Через каких-то 4 дня уже получил первую партию из 8 плат :roll:

Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
MC68k
Retired
Posts: 1328
Joined: 25 Jul 2011 00:14
Location: WWW

Post by MC68k »

шустро. пайку-то покажи :wink:
Top
User avatar
Shaos
Admin
Posts: 23989
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

MC68k wrote:шустро. пайку-то покажи :wink:
А чего её смотреть-то? Пайка как пайка :)

Вторая спектрум-плата:


Это двухстраничный заменитель рома спектрума - туда можно игры из IF2-картриджей прошивать ну или OpenSE бейсик от Owen-a ;)

P.S. За неимением времени разводку доверил фришной версии Eagle :)

P.P.S. Поначалу хотел было на макетке проводками собрать, но вовремя понял, что потрачу слишком много времени :roll:
Last edited by Shaos on 03 Aug 2013 07:28, edited 1 time in total.
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
MC68k
Retired
Posts: 1328
Joined: 25 Jul 2011 00:14
Location: WWW

Post by MC68k »

почему столько пуустого места? насчет пайки интересуюсь, победил ли ты свой паяльник? мне возможно скоро надо будет раскошелиться на новый паяльник, не хочу наступать на чужие грабли.
Top
User avatar
Shaos
Admin
Posts: 23989
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

MC68k wrote:почему столько пуустого места? насчет пайки интересуюсь, победил ли ты свой паяльник? мне возможно скоро надо будет раскошелиться на новый паяльник, не хочу наступать на чужие грабли.
Ну я эти платки по старинке заказываю - лужёные оловом со свинцом - так что они паяются чем угодно ;)

P.S. Много пустого места чтобы микросхемы не мешали втыкаться в зад ZX-Spectrum+ который выше обычных спектрумов...
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Shaos
Admin
Posts: 23989
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

Shaos wrote:
Shaos wrote:Нашёл чувака, который продаёт коннекторы для ZX-спектрума :o

http://lotharek.pl/product.php?pid=54
Купил у него 3 разъёма и один Wonder-AY :)
Получил таки :)


Как и предполагалось его коннекторы - самодельные:


Тут на фотке мой и его - как говориться найди десять отличий :)

Причём коннектор который на его плате имеет впаянный штырь, а отдельно продаваемые коннекторы такого штыря не имеют - мне пришлось вставлять в них кусок текстолита:


А вообще самый дешёвый вариант - купить в Jameco 100-контактный разъём за 39 центов (25 центов при количестве 100 штук) из которого можно сделать ZX-коннектор и разъём для IF2-картриджей:



P.S. Тут на фотке видна паяльная станция Weller, которую я недавно приобрёл в RadioShack - я её ещё ни разу не включал... :roll:
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Shaos
Admin
Posts: 23989
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

MC68k wrote:шустро. пайку-то покажи :wink:

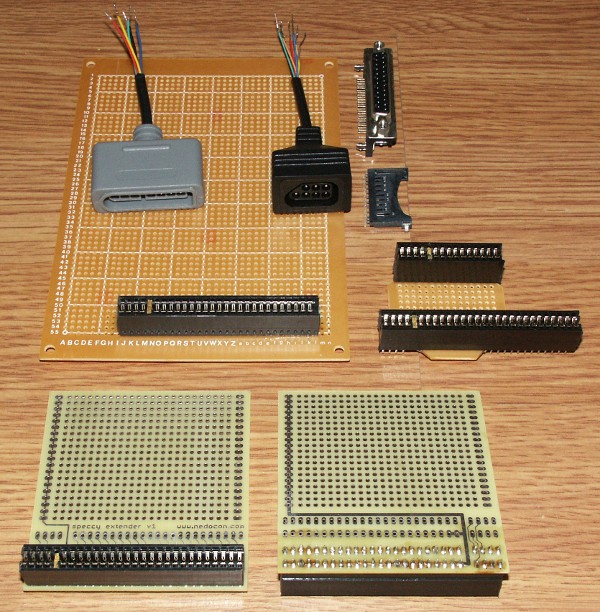

Вот так выглядит моя подготовка к разнообразным экспериментам:

Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Shaos
Admin
Posts: 23989
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

Вот такой примерно размер буржуинско-спектрумовского маркета:
Источник: http://www.worldofspectrum.org/forums/s ... hp?t=44514
You do not have the required permissions to view the files attached to this post.
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
MC68k
Retired
Posts: 1328
Joined: 25 Jul 2011 00:14
Location: WWW

Post by MC68k »

Shaos wrote:
MC68k wrote:шустро. пайку-то покажи :wink:
Вот так выглядит моя подготовка к разнообразным экспериментам:

все гуд, надо было SD card holder покупать с ардуино-переходником - на перфборде муторно его распаивать.
Top
User avatar
Shaos
Admin
Posts: 23989
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

MC68k wrote:все гуд, надо было SD card holder покупать с ардуино-переходником - на перфборде муторно его распаивать.
В те времена когда я его покупал, ардуина была известна только в Италии :)

Разведу сам - а пока проводками можно навесить ;)

P.S. Кстати идея - адаптер с этой SD-карточко-держалки на бредборду :)
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Shaos
Admin
Posts: 23989
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

Shaos wrote:
MC68k wrote:шустро. пайку-то покажи :wink:
А чего её смотреть-то? Пайка как пайка :)

Вторая спектрум-плата:


Это двухстраничный заменитель рома спектрума - туда можно игры из IF2-картриджей прошивать ну или OpenSE бейсик от Owen-a ;)
В пзуху можно прошить два IF2 рома (можно переключатель установить) или один сжатый SNA (любой 48К) с простым копировщиком - аналогично вот этому:

http://trastero.speccy.org/cosas/droy/z ... cart_e.htm

Только одна игра за раз и без IF2-посредника. Потом можно ещё парочку светодиодов присобачить, показывающих подключенность рома и второй страницы.
Last edited by Shaos on 03 Aug 2013 07:28, edited 1 time in total.
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
MC68k
Retired
Posts: 1328
Joined: 25 Jul 2011 00:14
Location: WWW

Post by MC68k »

Shaos wrote: P.S. Кстати идея - адаптер с этой SD-карточко-держалки на бредборду :)
на ибенях спаянный "$3 free shipping"
Top
User avatar
Shaos
Admin
Posts: 23989
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

MC68k wrote:
Shaos wrote: P.S. Кстати идея - адаптер с этой SD-карточко-держалки на бредборду :)
на ибенях спаянный "$3 free shipping"
понятно - с китайской ценовой политикой бороца бесполезно - придётся покупать готовый ;)
