Samsung SGH-i900 WiTu Lcd Module

Post by Lavr »

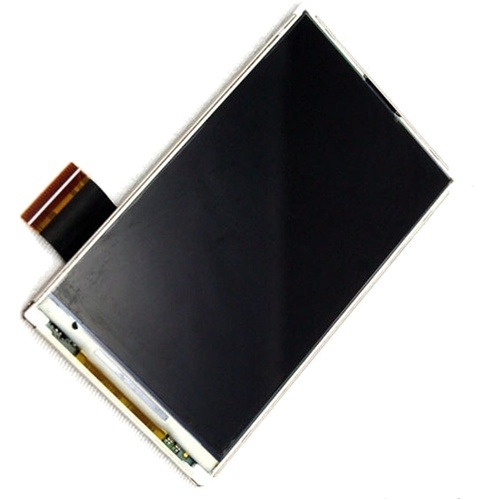

Достался мне сегодня совершенно по случаю вот такой вот дисплейчик
от Samsung SGH-i900 WiTu:

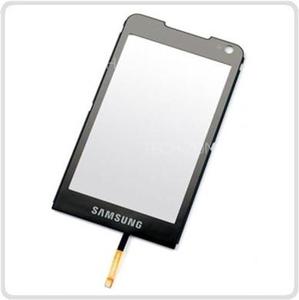

вместе с его тачскрином:


Я быстренько скачал samsung_sgh-i900_service_manual.pdf
и пришел к неприятному выводу, что, пожалуй в любительских условиях этот LCD
запустить отдельно весьма проблематично... :(


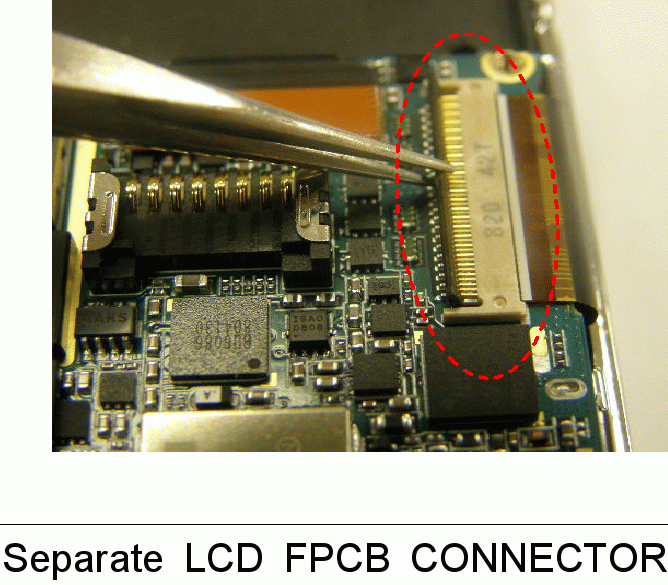

Шлейф больно мелкий и многоконтактный. В сервис-мануале ничего о подключении дисплея
я не нашел, кроме блок-схемы.
Да и при обзоре инета - он много где есть в продаже, называют его Samsung SGH i900 Lcd Module -
но никакой более информации с описанием интерфейса не попалось...

Так что, несмотря на заманчивые 240х400, это, похоже, полное "обломинго"... :(
iLavr
Top
User avatar
VituZz
God
Posts: 1343
Joined: 13 Nov 2010 04:06

Post by VituZz »

Может, не совсем в тему... А матрицы с ноутбуков как-то можно использовать? Мой безвременно скончавшийся P-29 лежит трупом бестолку...
Top
User avatar
HardWareMan
Banned
Posts: 2139
Joined: 20 Mar 2005 13:41
Location: От туда

Post by HardWareMan »

Можно. Соседи даже запустили проект для ограниченного числа моделей.
Top
User avatar
Lavr
Supreme God
Posts: 16689
Joined: 21 Oct 2009 08:08
Location: Россия

Post by Lavr »

VituZz wrote:А матрицы с ноутбуков как-то можно использовать?
Да почему бы и нет? Лишь бы было описание на протокол и распиновка шлейфа...

Я-то никакого описания не нашел на Samsung SGH i900 Lcd Module.
А так-то он может быть вполне что и живой - в теле Samsung SGH-i900 WiTu его заменили
на новый, поскльку подглюкивал.
Сервисмены сказали что контакты окислились... может быть - у меня после Zoich свой Samsung стал
глючить экраном - и я точно знаю, что дело в контактах шлейфа, т.к. это уже в четвертый раз... :wink:
iLavr
Top
User avatar
VituZz
God
Posts: 1343
Joined: 13 Nov 2010 04:06

Post by VituZz »

HardWareMan wrote:Можно. Соседи даже запустили проект для ограниченного числа моделей.
Порылся некоторое время, но ничего толкового не нашёл. Ссылки навскидку нет?
Top
murgatroid_79
Senior
Posts: 157
Joined: 07 Dec 2010 02:51
Location: РФ г.КЕМЕРОВО

Post by murgatroid_79 »

VituZz,вот тут глянь,может для себя чего найдёшь

http://www.maltepoeggel.de/html/tft2pc/

http://gathering.tweakers.net/forum/lis ... s/799377/0
В байте 8 бит,а в каждом четвёртом 9 ! ! ! Потомушта он высокосный ! ! !
Top
User avatar
VituZz
God
Posts: 1343
Joined: 13 Nov 2010 04:06

Post by VituZz »

Спасибо за ссылки, прочитал с переводчиком. Есть с чего начать.
Top
User avatar
HardWareMan
Banned
Posts: 2139
Joined: 20 Mar 2005 13:41
Location: От туда

Post by HardWareMan »

VituZz wrote:
HardWareMan wrote:Можно. Соседи даже запустили проект для ограниченного числа моделей.
Порылся некоторое время, но ничего толкового не нашёл. Ссылки навскидку нет?
Например, вот: http://zx.pk.ru/showthread.php?t=19016
Top
KolAnVi
Fanat
Posts: 79
Joined: 27 May 2011 04:25
Location: Perm

Post by KolAnVi »

Title: Mobile Displays: Technology and Applications
Authors: Bhowmik A.K., Bos P., Li Z.
Year: 2008
Pages: 630
ISBN: 978-0-470-72374-6
Size: 16 MB (16656931 bytes)
Extension: pdf
Top
User avatar
Lavr
Supreme God
Posts: 16689
Joined: 21 Oct 2009 08:08
Location: Россия

Post by Lavr »

KolAnVi wrote:Title: Mobile Displays: Technology and Applications
...
Size: 16 MB (16656931 bytes)
Extension: pdf
Это к какому из пунктов повестки дня?
А то скачивать 16 MB чтобы посмотреть, априори, не зная что там - как-то неохота...



PS. Пошарил - ещё и скачать то не особо где дают... :(
iLavr
Top
KolAnVi
Fanat
Posts: 79
Joined: 27 May 2011 04:25
Location: Perm

Post by KolAnVi »

Lavr wrote:А то скачивать 16 MB чтобы посмотреть, априори, не зная что там - как-то неохота...
Мне попалось случайно, вспомнил про эту тему;)
Глядел со скоростью 600 стр за 30 сек, но две главы про протоколы обмена с дисплеями увидел. Один какой-то дифференциальный(показаны рисунки превосходства над параллельным интерфейсом в спектральном плане), другой MIPI-DSI.
Книга конечно не справочник, но на вид технических деталей и справочной инфы - есть.
Делу subj, не верю что это поможет, но все же...
Насчет интернетов по талонам, пардон, как-то забылись те времена... Сейчас проще там найти, чем у себя, точно знаю;(
Top
