PLSM/PLCC

Lavr · Post by **Lavr** » 16 Nov 2014 10:24

Я тут панельку надумал купить под процессор V40, но что-то меня каталоги он-лайн в смущение вводят.

Насколько я понимаю, то, вот это - PLCC:

а вот эта панелька - PLSM:

Но вот здесь в каталоге - всё в точности наоборот:

Панель планарная PLSM-68N

И вот здесь - тоже наоборот: PLCC-52-SMD

jdigreze · Post by **jdigreze** » 16 Nov 2014 11:43

Вроде бы как:

http://npl-polus.ru/_pictures/files/connector.pdf wrote:Панели стандарта PLCC — шаг 1.27 мм.
PLCC — монтаж в отверстия, PLSM — поверхностный монтаж. Контакт
лепестковый.

Lavr · Post by **Lavr** » 16 Nov 2014 12:06

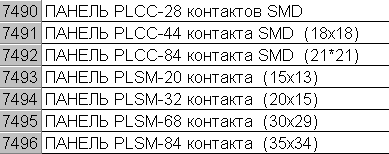

Ну у меня только прайс-лист перед глазами:

Поэтому пытаюсь понять что к чему по каталогам он-лайн.

jdigreze · Post by **jdigreze** » 16 Nov 2014 22:53

Конкретно в случае каталогов, я обычно связываюсь с отделом продаж и уточняю, потому что на заборе бывает висит фото не того, что за забором.

P.S. Так как долгое время был связан с торговлей, в том числе оптовой, то могу сказать, что продаваны не всегда имеют соответствующую квалификацию, и на сайты выкладывают фото не всегда того, что в реальности, а прайс листы заполняются вообще как б-г на душу положил.

Lavr · Post by **Lavr** » 10 Dec 2014 08:03

У нас тут пугают повышением цен после НГ, так что я прошвырнулся по радио-магазинам
и купил то, что мне надо, но не совсем подходило...
Обидно было бы покупать ту же дрянь, но уже по высокой цене...

Ну и, в частности, купил я 2 панельки PLSM-68 для поверхностного монтажа:

поскольку PLCC-68 я так у нас нигде и не нашел...

И вот у меня какая мысль: а если аккуратно отогнуть вниз эти контакты для поверхностного монтажа,
возможно ли впаять их в дырочки в плате?

Направление прижима микросхемы, как мне кажется, я не испорчу.
Но на всякий случай всё же купил две - вдруг саму панельку я так испорчу?

jdigreze · Post by **jdigreze** » 10 Dec 2014 11:08

Может лучше использовать как есть? Платки под PLSM развести и запаять.
Просто мне попадались контакты, которые через чур пружинные, как бы не отломать. Опять же, судя по картинке, шаг для дырочного монтажа не лучший, и не 2,54, т.е. в макетку не запаяешь. Такие вот мысли.

Lavr · Post by **Lavr** » 10 Dec 2014 12:51

jdigreze wrote:Может лучше использовать как есть? Платки под PLSM развести и запаять.

Это для домашних условий - нечем у меня дома их поверхностно запаять.

jdigreze wrote:судя по картинке, шаг для дырочного монтажа не лучший, и не 2,54, т.е. в макетку не запаяешь. Такие вот мысли.

Я читал статью про демонтаж комплектующих со старых плат - люди пишут, что такие панельки и при наличии станции с феном и подогревом сдувать довольно проблематично, т.к. пластмасса у них довольно жидковата - сверху феном греть не особо, т.к. может панель повести.
Опять же - при нагреве только снизу приходится греть дольше, и всё равно есть опасность, что пластмассу покоробит...

jdigreze · Post by **jdigreze** » 10 Dec 2014 13:27

Есть такое - штука одноразового монтажа. Смотри по обстановке.
