ЭКВМ (программируемые калькуляторы) Электроника МК 1хх

Post by antsnark »

Вчера с удивлением узнал, что производство наших микрокалькуляторов не закончилось с развалом СССР!
Оказывается, с 2007 года в Новосибирске серийно выпускают серию, как они их называют - ЭКВМ (Электронных Клавишных Вычислительных Машин).
Вообще, контора выпускает оборудование для химического анализа. И когда им понадобился контроллер для его тестирования - ребята решили забабахать новую версию программируемого калькулятора, дабы а) обеспечить работоспособность давно и в количестве написанного ПО б) обеспечить работу лабораторного оборудования, в том числе старого.

Что в итоге у них вышло?

Первым ЭКВМ был МК-152

Девайс, соответствующий всяким старым ГОСТам :)
На борту герметичная мембранная клава, 512кб памяти, процессор на 22мГц

Также есть 3 порта ввода/вывода

Из приятных фенечек - бортовой ДОС, обеспечивающий запись и загрузку различного софта :) ; возможность подключения к компьютеру; может коммутировать нагрузку до 2А
:kruto: всяко разно

Потом выпустили аналогичный МК-152М
отличие - в механических кнопках клавиатуры

Затем выпустили портативный МК-161

Попроще, но зато "небольшой" и с батарейкой :)

также есть чёрный


Ну и напоследок создали МК-1152, встраиваемый в лабораторное оборудование бортовой ЭВМ :)

Что интересного ещё в проекте?
Доступна полная документация по программированию - http://mk.semico.ru/dr_znak.htm

полная техническая документация (вроде даже схему включает, я не задавался вопросом)
http://mk.semico.ru/info.htm

Различный софт, трансляторы, компиляторы и декомпиляторы, исходные коды прошивки
http://mk.semico.ru/prog.htm

включая кроссплатформенный эмулятор
http://sourceforge.net/projects/emkatic/

и ряд периферии, как то:
приёмники GPS
http://mk.semico.ru/aspmk3.htm

модули электронного сопряжения
http://mk.semico.ru/avtomat.htm

и даже "флэшки" на 512кб :)

Такая вот загогулина :)
Last edited by antsnark on 13 Feb 2015 02:50, edited 2 times in total.
Top
User avatar
Shaos
Admin
Posts: 24023
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

Да вроде где-то пролетало

Там чуть ли не AVR внутри?
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Lavr
Supreme God
Posts: 16682
Joined: 21 Oct 2009 08:08
Location: Россия

Post by Lavr »

Shaos wrote:Да вроде где-то пролетало
Да, было, и уже довольно давно... но не буду обзывать это "боян"... 8)

Внешний вид довольно приятный...
Семико · Клавишная ЭВМ ЭЛЕКТРОНИКА МК-152. цена: 7 800 руб.
Клавишная ЭВМ ЭЛЕКТРОНИКА МК-152М. 5 600 руб./шт.
Можно приобрести морально устаревший ноутбук в приличном состоянии.

А вот про процессор я что-то сведений не нашел...
iLavr
Top
User avatar
Shaos
Admin
Posts: 24023
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

Ну понятно, что не боян - т.к. пролетал только первый, вроде бы - надо поискать...
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Lavr
Supreme God
Posts: 16682
Joined: 21 Oct 2009 08:08
Location: Россия

Post by Lavr »

Блин... хочу такой вот калькулятор, но с ассемблером... и чтоб 8080, Z80 и 6502 были там по выбору.
И чтобы был какой-либо порт... ну линий на 16 с нагрузочной способностью как у PIC.

Я бы зашил себе эти ассемблеры в сотовый на мидлетах, но у сотового нет порта ВВ.
Он противоречит, блин, логике "песочницы" мидлетов... :(

А коды этих древних калков - совсем не айс в наши дни...
iLavr
Top
User avatar
Shaos
Admin
Posts: 24023
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

Да - надо будет запланировать сделать что-нибудь недо-калькуляторное в 2015 году...
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
User avatar
Lavr
Supreme God
Posts: 16682
Joined: 21 Oct 2009 08:08
Location: Россия

Post by Lavr »

Lavr wrote:Я бы зашил себе эти ассемблеры в сотовый на мидлетах...
Кстати говоря... игрался я уж с год хоть и не часто вот в такой мидлет:

-----------Image

Это эмулятор CPU 6502 на платформе j2me с компилятором ассемблера:
http://jbit.sourceforge.net/
JBit is small java application for mobile phones (MIDlet) that gives you a programmable 8-bit microcomputer.
With JBit, you can edit, save, run and debug assembly (6502) programs directly on your phone.
Но сделан он уж больно неудобно, на мой взгляд... :-?
iLavr
Top
antsnark
Doomed
Posts: 434
Joined: 27 Jan 2010 03:45
Location: 83.149.9.42

Post by antsnark »

Shaos wrote:Да вроде где-то пролетало

Там чуть ли не AVR внутри?

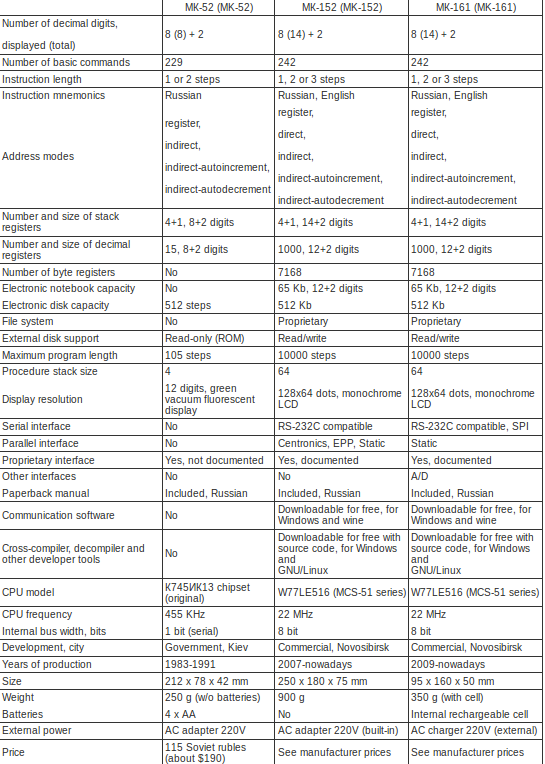

МК51 (iMCS-51)

точнее:
CPU model -- W77LE516 (MCS-51 series)
CPU frequency -- 22 MHz
Internal bus width, bits -- 8 bit

Top
User avatar
Lavr
Supreme God
Posts: 16682
Joined: 21 Oct 2009 08:08
Location: Россия

Post by Lavr »

antsnark wrote:
Shaos wrote:Там чуть ли не AVR внутри?
МК51 (iMCS-51)

точнее:
CPU model -- W77LE516 (MCS-51 series)
CPU frequency -- 22 MHz
Internal bus width, bits -- 8 bit
А откуда инфа? А то я специально сабж погуглил, но ничего не нашел...
iLavr
Top
antsnark
Doomed
Posts: 434
Joined: 27 Jan 2010 03:45
Location: 83.149.9.42

Post by antsnark »

от разработчиков.
Top
antsnark
Doomed
Posts: 434
Joined: 27 Jan 2010 03:45
Location: 83.149.9.42

Post by antsnark »

вот спецификация проца
http://pdf1.alldatasheet.com/datasheet- ... LE516.html

вот схемы куркулятора - http://mk.semico.ru/dokum.htm
Top
User avatar
Shaos
Admin
Posts: 24023
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Re: Российские программируемые калькуляторы

Post by Shaos »

antsnark wrote:Вчера с удивлением узнал, что производство наших микрокалькуляторов не закончилось с развалом СССР!
Оказывается, с 2007 года в Новосибирске серийно выпускают серию, как они их называют - ЭКВМ (Электронных Клавишных Вычислительных Машин).
Вообще, контора выпускает оборудование для химического анализа. И когда им понадобился контроллер для его тестирования - ребята решили забабахать новую версию программируемого калькулятора, дабы а) обеспечить работоспособность давно и в количестве написанного ПО б) обеспечить работу лабораторного оборудования, в том числе старого.

Что в итоге у них вышло?

Первым ЭКВМ был МК-152
Аж два раза пролетало :)

Май 2007:
viewtopic.php?t=8789

Ноябрь 2007:
viewtopic.php?t=8873

P.S. И я уже там цитировал про проц - просто забыл :)
ЭВМ разработана на базе однокристальной микроЭВМ W77LE516. Она относится к серии МК51 (iMCS-51) и по архитектуре аналогична К1816ВЕ51, но имеет больший объём памяти и быстродействие. Система команд ПМК эмулируется в ЭВМ при помощи программы, написанной на ассемблере этой микроЭВМ.
Я тут за главного - если что шлите мыло на me собака shaos точка net
Top
antsnark
Doomed
Posts: 434
Joined: 27 Jan 2010 03:45
Location: 83.149.9.42

Post by antsnark »


Пишут вроде, что это что-то военное, вроде для управления огнём. И вроде называется БТ-43-01
Top
jdigreze
God
Posts: 1388
Joined: 02 Jan 2006 02:28
Location: Abakan

Post by jdigreze »

Если бы не круглые завинчивающиеся разъёмы, подумал бы, что сие есть модификация китайского тетриса. :lol:
Top
User avatar
Shaos
Admin
Posts: 24023
Joined: 08 Jan 2003 23:22
Location: Silicon Valley

Post by Shaos »

jdigreze wrote:Если бы не круглые завинчивающиеся разъёмы, подумал бы, что сие есть модификация китайского тетриса. :lol:
Если за минуту не дошёл до пятого уровня Тетриса, значит за пультом враг - включается программа самоуничтожения :)
