Импульсное питание КР580ВМ80А

[VituZz]

Есть в продаже готовые модули преобразователей с +5 на +12, и на -5, и на оба сразу. На разные мощности и с нормальным КПД. И по разумной цене. Похожи на гибридные микросхемы. Обвязка не нужна.
И кстати о птичках. Дедушки этих преобразователей стояли на старых сетевухах с BNC, хотя и были более габаритистыми.
А "Орионовский" преобразователь мне тоже сразу не давался, работал плохо. Но проблема решилась просто. Наблюдая за нестабилизированным напряжением на выходе преобразователя, я начал потихоньку с одной стороны раздвигать половинки сердечника СБ трансформатора. Найдя максимум, в этом положении их и зафиксировал. Вот такая "ракушка" и работает уже не первый год, и с хорошим КПД.

[Lavr]

Мне не очень нравятся преобразователи с самовозбуждением. Мне по душе со стабильной частотой, как следствие ШИМ.

Есть люди, которым это тоже нравится:

Недостатком микропроцессора КР580ВМ80А принято считать необходимость подключения трех напряжений питания: +5В, +12В и -5В. Но при наличии простого и надежного преобразователя напряжения, эта проблема теряет свою масштабность.


http://controller-on-i8080.narod.ru/images/shema_PN.png

Схема со странностью, на мой взгляд... Но по описанию преобразователя
всё должно получиться хорошо... Здесь есть подробности.


PS. Мне показалось странным, что обе вторичные обмотки через выпрямительные
диоды дают положительное напряжение.
Хотя бы отдельная обмотка с диодом VD4 и ёмкостью C5 должна давать -5 В.
А верхняя по схеме обмотка должна выдавать +12 В и через неё осуществляется ОС.

[Lavr]

Кстати, там интересная идея получить +15 из +5. Возьму себе на заметку, ...

...готовые ИС с переносом заряда умножением и инверсией напряжения - широко предлагаются.

Я, как не любитель катушек, предпочел бы умножить +5 В до высокого напряжения с неплохой нагрузочной способностью:



т.к. у нас 300-омники по тактам процессора неслабо жрут...

А из высокого напряжения - уже сделать -5 В как в "Специалисте-Экспресс" сделано.
Хватит мощности для процессора и для операционника (компаратора).

Впрочем, подобных решений - богатый выбор!

Ну а если не нищебродствовать, есть действительно большая номенклатура преобразователей напряжения с переносом заряда - для обоих случаев...

http://www.analog.com/static/imported-files/images/Product_Descriptions/5288191105883ADM660_fbs.gif

[Shaos]

Вот ещё один рецепт получения отрицательного напряжения:

http://dangerousprototypes.com/2012/09/09/56702/




P.S. Продолжение темы про импульсное питание КР580ВМ80А здесь:
viewtopic.php?f=71&t=10471&start=30

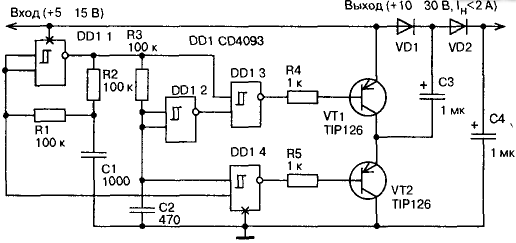

+5 в +12 Вольт из подручных материалов.
