TTL курьез....

[shoorick]

чтобы не лепить картины описываю схему...

1.есть источник прямоугольных импульсов без дребезга на триггере с кнопкой.
2.есть счетчик ИЕ7, на +1 и -1 указанные прямоугольные импульсы идут через ЛЕ1, на куда идти решает триггер ТМ2.

А.жму кнопку - никто ничего не считает, хотя тестером наблюдаю прохождение импульсов на один из входов счетчика.

Б.удаляю триггер, то один, то другой элемент ЛЕ1 открываю принудительно перемычкой на землю - считает как в одну, так и в другую сторону, но перескакивает через 2.

В.удаляю ЛЕ1, пропускаю прямоугольные импульсы напрямую - считает нормально как в одну, так и в другую стороны...

менял и ТМ2 несколько штук, и ЛЕ1 разные ставил, и счетчик менял... (даже один выбросил, наверное, зря) - картина не меняется... вобщем, шайтан арба получилсо

идеи кончились, осталось только пожаловаться

[aav8]

Осталось не пожаловаться, а нарисовать схему.

[Lavr]

Да - я примерно умозрительно представляю... но маленькая схема - лучше
длинного россказа

[shoorick]

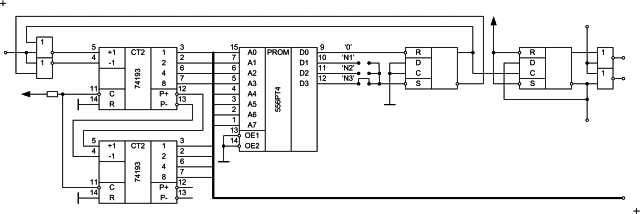

толковой схемы пока нет, слева на счетчик через или-не идут прямоугольные импульсы, которые открываются в зависимости от состояния триггера, левого по схеме. РТ4 вынута, после включения состояние триггера случайное, с вставленной РТ4 то же самое (вроде бы... уже тыщщу комбенаций перепробовал )

[jdigreze]

Регулятор громкости делаешь? (Порой у меня мысли в одну сторону двинуты)
У тебя счетные импульсы инвертируются. Поставь после триггеров кнопок инверсию. Имхо как-то так.

[shoorick]

не, пока что это хитрый секретный девайс но около того
инверсия импульсов также применялась, картина идентичная. сейчас плету отдельно узел ЛЕ1+ИЕ7 и еще хочу подать частоту повыше, чтобы посмотреть осциллом чего там за формы импульсов получаются... вот-с..

[Lavr]

не, пока что это хитрый секретный девайс но около того
инверсия импульсов также применялась, картина идентичная. сейчас плету отдельно узел ЛЕ1+ИЕ7 и еще хочу подать частоту повыше, чтобы посмотреть осциллом чего там за формы импульсов получаются... вот-с..

А по Шылу не смотрел, чего реально хочет ИЕ7? Если смотреть диаграммы и внутреннюю набивку счётчика - там иногда обнаруживаешь казусы о которых и нарошно не подумаешь...
Иногда и Шыло предупреждает об особенностях.

Я не даю советов, т.к. всю жизнь считал ИЕ7 и ИЕ5 - самыми беспроблемными счётчиками. Может при коммутации у тебя не соблюдается времянка?
Там есть момент, когда он считать не станет из-за несоблюдения чего-то...

[shoorick]

пока добавить нечего. слеплю отдельный поддевайс и проверю. если будет ок - буду смотреть, может я чего налепил не того

[shoorick]

кароче... как я понил, чтобы ие7 щитал, на другом щетном входе должна быть идиница! ноль не катит!
и оказалось, что это даже в книжке написано! но не в каждой
так что... меняем ле на ла, только вот плату переразводить :S
хорошо хоть, что на плата проволочках

[Lavr]

кароче... как я понил, чтобы ие7 щитал, на другом щетном входе должна быть идиница! ноль не катит!
и оказалось, что это даже в книжке написано! но не в каждой

И где истину постиг? (Чудес-то в нашем деле не бывает...)

[HardWareMan]

У Шило указано:

Более того, если посмотреть на схему счетчика (у Шило всегда они приводятся), то сразу становится понятно, что именно лог.1 на одном входе разрешает счет на другом входе.

Читайте только правильную и проверенную литературу!

[Lavr]

У Шило указано:
...
Читайте только правильную и проверенную литературу!

Вот мне и интересно, где Шурик просветился... Я порекомендовал ему Шыло,
но возгласов восторга не прозвучало.

А по Шылу не смотрел, чего реально хочет ИЕ7? Если смотреть диаграммы и внутреннюю набивку счётчика - там иногда обнаруживаешь казусы о которых и нарошно не подумаешь...
Иногда и Шыло предупреждает об особенностях.

[shoorick]

шило у меня есть только в ящике с инструментом ну,.. не везде сразу почиталъ зато меня ж осенило - я нашел это опытным путем! а уж потом вычитал

[Shaos]

У меня тоже есть Шило - из России привёз
И жёлтый толмуд про TTL от Texas Instruments у меня тоже есть
