о которой мы здесь на форуме говорили, так вот попадалась мне схема очень
заманчивая, которую я так никогда сделать и не рискнул.
Я думаю, многие из вас эту схему видели: Осциллограф–приставка к телевизору
Вобще-то уши у этой схемы очень древние, я нашел ссылку ещё на В. Крапивникова
“Осциллографическая приставка к телевизору” — (“Радио”, 1968, ¹ 4, с. 55, 56).
Хотя говорят, что и на лампах аналог этой схемы существовал...
Меня заломало в юности мотать этот хитрый трансформатор на "альсиферовом"
сердечнике, которого у меня к тому же и не было...
Тем более, что у меня ещё тогда возникло подозрение что схема работает, согласно
её же описанию, не так, как на картинке,
а несколько по-другому:
Можно было бы об этом навсегда и забыть, но схема приставки стала назойливо
появляться в разных изданиях даже в комплекте с моим любимым телевизором:
http://members.multimania.co.uk/mostly/ ... looks.html
Единственное, что смущало в этой схеме, что я никогда не встречал людей, которые
бы её повторили и отозвались положительно о её работе...
Кто называл схему прямо "гавном", а кто говорил, что она просто не работает.
Я даже на РадиоКоте попытался найти очевидцев работы этой схемы, но практически
безуспешно...
Но "время не ждёт, и если что-то не вышло" хочется всё-же выяснить истину об этом
"зогадошном" конструктиве.
Грешен - я даж в EWB смоделировал эту "феговину", что меня ещё больше укрепило
в мысли, что она работает несколько иначе.
И наконец 20 с лишним лет спустя (от чортовы живучие мушкетёры!
) я неожиданно образец работы этой схемы нашел!
И оказалось, что работает схема в точности с моим прогнозом и работает
весьма даже неплохо!!! Лучше, чем я себе когда-либо мог представить!!!

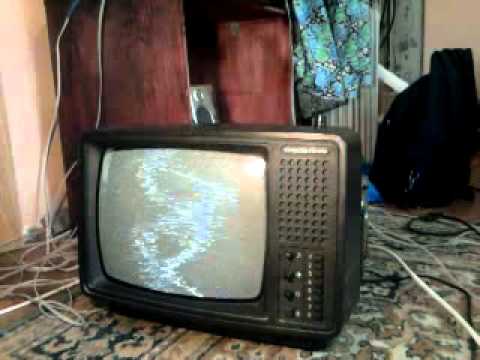

Впрочем - смотрите сами!
PS. Вспоминается древний анекдот времён военной кафедры:
- При вылете из дульного среза канала ствола, снаряд движется по параболе...
- Это значит - можно стрелять из-за угла?
- Можно... но устав не позволяет класть орудие на бок.
Так вот, чтобы не класть "орудие на бок" со временем предложили коммутировать катушки:
http://patlah.ru/etm/etm-09/izmer%20pri ... raf-tv.htm
Что в принципе не очень хорошо, ибо кадровые и строчные катушки не идентичны...
На западных сайтах рекомендуют развернуть отклоняющую систему, благо телевизор
используется черно-белый.. Но после этого он телевизором быть перестаёт.
