Использование стандартных КМОП микросхем и КМОП транзисторов

[awaken]

смотря что брать за точку отсчета
логический 0 может быть чуть ближе к +U чем к -U и наоборот
как кстати схематически побороть такие ситуации чтобы наш логический 0 через некоторое время не "притянулся" к + или -?

[Lavr]

как кстати схематически побороть такие ситуации чтобы наш логический 0 через некоторое время не "притянулся" к + или -?

Я не понял этого абстрактного вопроса про ваш логический 0 .
Наш логический 0 - это обычно устойчивое состояние.

[Shaos]

Осталось изобрести полупроводниковый элемент (желательно покрываемый существующими промышеленными технологиями печати полупроводников), который сможет это свойство тока использовать...

Давно изобрели. И широко выпускают.

И что же это? Как быть тогда с "такого простого элемента
пока не нашли"?...

[Lavr]

И что же это?

А вот угадай с одного разу? Мы "это" даже здесь на форуме обсуждали...

Как быть тогда с "такого простого элемента пока не нашли"?...

Ну потому что ты и все мы здесь рассуждаем в терминах напряжений: +U, 0, -U.
А ведь этого даже у гуру Брусенцова не было.
У него было: намагничено в одну сторону, размагничено, перемагничено.

[Shaos]

И что же это?

А вот угадай с одного разу? Мы "это" даже здесь на форуме обсуждали...

лямбда-диод?...

[awaken]

Наш логический 0 - это обычно устойчивое состояние.

ну с теоретической точки зрения то да это устойчивое состояние но со схемотической на сколько я знаю нет схем где бы оно было достаточно устойчивым . я к тому что после прохождения 1000 троичных лог элементов оно скорее всего перестанет соответствовать теоретическому (ведь нет идеальных пар транзисторов , при переключении состояний в цепи возникают помехи которые в большей степени влияют на логические состояния)

[Lavr]

лямбда-диод?...

А где у него:

ток идет в одну сторону,
ток не идет,
ток идет в другую сторону.

[Shaos]

лямбда-диод?...

А где у него:

ток идет в одну сторону,
ток не идет,
ток идет в другую сторону.

Незнаю - я вообще не въехал в его супер-способности, просто ты его тут пиарил...

[Lavr]

Незнаю - я вообще не въехал в его супер-способности, просто ты его тут пиарил...

Ну плохо значит пиарил, раз ты "вообще не въехал в его супер-способности".
Но мне японцы денег не платят за рекламу их продукции...

[Shaos]

А теперь о том, как это всё можно протестировать на "рассыпухе" - связываться со старыми 4007 не очень хочется, и как я уже упоминал вот тут, обратим внимание на современные CMOS сборки:

ALD1105 - две пары комплиментарных MOSFET-транзисторов:



ALD1115 - одна пара комплиментарных MOSFET-транзисторов:



Например на DigiKey цены такие:

4-транзисторная ALD1105 в DIP - 1 по $2.70, 25 по $2.18, 100 по $1.96 (в данный момент отсутствует)
4-транзисторная ALD1105 в SOIC - 1 по $2.70, 25 по $2.18, 100 по $1.96 (в данный есть 32 штуки)
2-транзисторная ALD1115 в DIP - 1 по $2.02, 10 по $1.82, 25 по $1.63, 100 по $1.46 (в данный момент есть 125 штук)
2-транзисторная ALD1115 в SOIC - 1 по $2.02, 10 по $1.82, 25 по $1.63, 100 по $1.46 (в данный момент есть 23 штуки)

Mouser будет чуток подешевле:

4-транзисторная ALD1105 в DIP - 1 по $1.98, 10 по $1.91, 25 по $1.57, 100 по $1.27 (в данный момент есть 85)
2-транзисторная ALD1115 в DIP - 1 по $1.48, 10 по $1.43, 25 по $1.17, 100 по $0.945 (будут доступны только с 24 февраля)

P.S. В последнем случае правда в описании ошибка - написано, что у них канал Depletion, а на самом деле Enhanced...

[Shaos]

Только что купил 25 штук вот таких микросхемок в корпусе DIP8:



Из одной микросхемки можно сделать один двоичный инвертор либо один аналоговый ключ...

[Shaos]

Только что купил 25 штук вот таких микросхемок в корпусе DIP8:

Посылка уже получена

[Shaos]

А теперь о том, как это всё можно протестировать на "рассыпухе" - связываться со старыми 4007 не очень хочется...

Хотя из него можно построить ВСЁ

http://wiki.analog.com/university/cours ... ics-lab-28

И будет дешевле, т.к. он на DigiKey стоит 33 цента за штучку (напомню, что в нём три CMOS-пары) при количестве 100 штук:

http://www.digikey.com/product-detail/e ... -ND/376600

P.S. Посмотрите кстати даташит по предыдущей ссылке - он составлен из очень старого путём наложения некоторых новых абзацев
И кстати диаграммы NOR3 и NAND3 из него доказывают, что троичные схемы на обычных CMOS-ах возможны!

[Shaos]

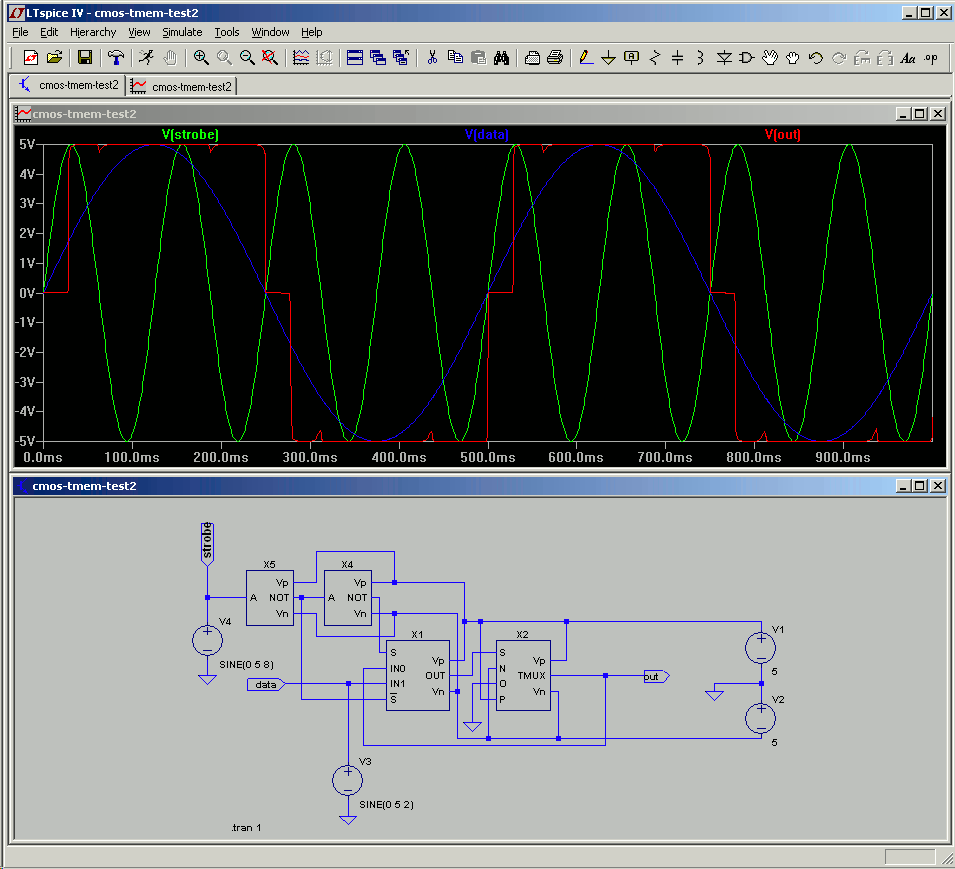

Кстати вот такая схема на ОДНОМ троичном буфере (и с одним аналоговым переключателем, управляемым двумя инверторами), вполне работает как троичный элемент памяти



P.S. Правда LTspice IV при некоторых соотношениях частот входных сигналов виснет где-то в середине графика по-видимому из-за обратной аналоговой связи...

[Lavr]

Хотя из него можно построить ВСЁ

http://wiki.analog.com/university/cours ... ics-lab-28

Вот, о чем я тебе тут и намекал. Если люди строят своё "ВСЁ", то они и приводят этого "ВСЕГО" характеристики,
раз уж из отдельных транзисторов создали логический элемент.

А ты этого сделать не удосужился, отботавшись "свято верю в интеллектуальную силу SPICE-движка LTspice IV".
