ШИМ Covox

Lavr · Post by **Lavr** » 24 Mar 2011 23:12

ШИМ Covox

HardWareMan wrote:А что если построить на лампах усилитель класса Д с автовозбуждением? Будет ли полученный звук тёплым, ламповым?
viewtopic.php?t=9464

Не уверен с ламповым звуком, но HardWareMan напомнил мне одну затейливую
схему, которая была у меня в текстовом виде в формате фидо-эх.
Позиционировалась она как ШИМ Covox, а может даже и как
дельта-сигма Covox. Это не распространённая схема на резисторах или ЦАП,
в описании значилась она как "Covox с самым лучшим звучанием и кто такого не
слышал - тот многое потерял". В схемотехнике были цифровые микросхемы и
2 - очень неудобных: по памяти вроде цифровые перемножители что-ли...
почему я и не поробовал девайс - не было у меня таких. По НЧ выходам у
устройства стояли серьёзные фильтры на ферритовых кольцах.
Гугленье ничего такого не выявило. Может быть кто сталкивался с таким
вариантом Covox-а?

HardWareMan · Post by **HardWareMan** » 25 Mar 2011 00:22

Разные совки здесь. К сожалению про DPCM/PWM совок не слышал.

Lavr · Post by **Lavr** » 25 Mar 2011 05:46

HardWareMan wrote:Разные совки здесь.

От же блин! :3

Lavr wrote:Это не распространённая схема на резисторах или ЦАП,...
Гугленье ничего такого не выявило.

Я ж зело погуглил, прежде чем людей озадачить...

Эту ссылку тоже видел. У меня большая подборка про Совки, но где-то
на старом винте. Хотя практика показывает, что известные решения не
пропадают, а лишь закапываются глубже...
Тем более, когда они не совсем распространённые...

Lavr · Post by **Lavr** » 25 Mar 2011 06:21

О блииииин!!!! Надо было сменить Гугль на Яндекс!
Шаос прав! - ГУГЛЬ ПРОТУХАЕТ!!! Яндекс нашел первым же запросом на фразу
"Covox фильтры на ферритовых кольцах"!!!
http://www.belti.ru/~electron/raznoe/schems/covox.htm

Я опущу фидошный диалог, а суть и схема вот:

ES>> Сделай подобие однобитового ЦАП-а (схема
ES>> пробегала). Это лучший тип звуковых ЦАП. Будет работать
ES>> несравненно и с работой твоих резисторов и с 572па1 подавно.

Схема цифpо-аналогового пpеобpазователя ковокса. Используются обычный слотовый
ковокс до 555ИР23, (Условно не показан), паpа счетчиков, паpа тpиггеpов, паpа
сумматоpов. Пpимечание: Использовать 555 сеpию вместо 155 не pекомендуется;
155ИЕ2 непpименимо по быстpодействию, 155ИМ3 не найдена в спpавочнике (Снята с
пpоизводства?), годится в пpинципе любой сумматоp или компаpатоp типа 555СП1.
Hеиспользуемые входы pекомендуется подвесить на +5в чеpез 1к. Конденсатоpы на
выходе подбиpаются по вкусу (У меня их вообще нет, но для записи или выдачи на
усилитель может оказаться необходимым не то что конденсатоp, а целый фильтp с
частотой сpеза 22 кГц). Важная тонкость: на младший pазpяд сумматоpа
идет младший pазpяд с pегистpов, но СТАРШИЙ со счетчика. И наконец, выходной
шнуp обмотан 10-20 витками на здоpовом феppитовом кольце.

Звучок - ни до, не после я от ковокса такого не слышал.

Вот этих самых 155ИМ3 у меня и не нашлось. И сейчас нет.

HardWareMan · Post by **HardWareMan** » 25 Mar 2011 10:42

Аппаратный ШИМ. Красота. Тока он без коррекции фазы, но для пары мегагерц это не важно. :3

Lavr · Post by **Lavr** » 25 Mar 2011 18:35

HardWareMan wrote:Аппаратный ШИМ. Красота. Тока он без коррекции фазы

В принципе, поскольку счётчики реверсивные, чтобы выполнить ШИМ с точной фазой
усложнения схемы не будут значительными. Но стОит ли оно того?

b2m · Post by **b2m** » 26 Mar 2011 00:15

А не проще было вместо счётчиков и сумматоров взять счётчики с параллельной загрузкой?

Lavr · Post by **Lavr** » 26 Mar 2011 05:08

b2m wrote:А не проще было вместо счётчиков и сумматоров взять счётчики с параллельной загрузкой?

Схема древняя - и вопрос к её автору скорее философский...

(явно не моложе Tue Mar 26 1996)
http://www.belti.ru/~electron/raznoe/schems/covox.htm

Но с учетом того, что счётчики 155ИЕ7 - они и так с предзагрузкой,
то если бы кто-то сделал прикидку в одном из распространённых симуляторов,
то мы точно бы узнали - проще оно или нет. Я посмотрел - ШИМ схемы
очень неплохо моделируются, как в EWB, так и в "Протезусе".

Счётчики с предзагрузкой, на мой взгляд, дадут вот что:

"Это уже скорей ЧИМ - частотно-импульсно моделированный сигнал."

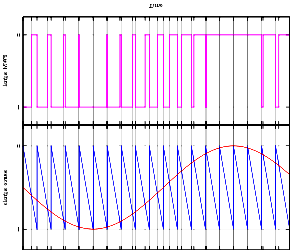

В этой же схеме с точностью до инверсии получается Fast PWM:

http://easyelectronics.ru/avr-uchebnyj- ... -shim.html

Lavr · Post by **Lavr** » 05 Dec 2013 09:29

Ну-ка приподнимем чутка ШИМ-Covox из небытия!

А то с трудом разыскал!

MC68k · Post by **MC68k** » 05 Dec 2013 15:57

155ИМ3=74xx283?

Lavr · Post by **Lavr** » 06 Dec 2013 16:30

Lavr wrote:
Используются обычный слотовый ковокс до 555ИР23, (Условно не показан)

А кто-либо видел реальную схему этого "слотового ковокса"?

Его также называют порой "слотовый (ISA) ковокс, который играл лучше, чем кой-какие бластеры тех времен"...

Иногда пишут "ISA плата Ковокса (то есть дополнительный LPT2) с ЦАП"...

Упоминают, что были и варианты, поддерживающие ПДП.

Я никогда схему "слотового (ISA) ковокса" не видел, и чисто из интересу очень хотел бы на неё
конкретную хотя бы раз взглянуть!

PS. Попадалось мне и вот такое словесное описание:

ISA плата сработанная каким то кооперативом. На ней дешифратор шины адреса, два регистра ИР22 заведенных на адреса 378Н/278Н (LPT1/LPT2), ЦАПы КР572ПА1 и два УМ на К174УН14. Поскольку один канал этой карты висел параллельно с принтерным портом, то при выводе на принтер она выдавала прикольные звуки.

Но это всё-равно - не схема, и это ли тот самый "слотовый (ISA) ковокс"?

Встречался и некий ISA IDE COVOX - тот ли самый "слотовый (ISA) ковокс"?

MC68k · Post by **MC68k** » 07 Dec 2013 02:15

два канала было. на LPT1 и LPT2. чтобы такое, да еще и в ISA втыкалось. не встречал. я так думаю, что ставили две мультикарты, паяли матрицу на резисторах и радовались.

Lavr · Post by **Lavr** » 07 Dec 2013 05:03

Lavr wrote:Я никогда схему "слотового (ISA) ковокса" не видел, и чисто из интересу очень хотел бы на неё
конкретную хотя бы раз взглянуть!
...
Встречался и некий ISA IDE COVOX - тот ли самый "слотовый (ISA) ковокс"?

Поскольку ничего другого, похожего на описание слотового ковокса, мне не попалось,
будем считать, что это он и есть.

Схемотехника под рекомендации для ШИМ-ковокса подходит:

Увеличить

Увеличить

На последней схеме у регистра К555ИР23 с выходов отпаиваются МС ЦАП (КР572ПА1), входы /ЕО -
отцепляются от общего провода и подключаются к выходам К155ТМ2 со схемы ШИМ-ковокс:

Попробую это посчитать в EWB или Proteus, и прикину, как заменить этот узел чисто программно.

Lavr · Post by **Lavr** » 08 Dec 2013 09:53

Lavr wrote:Попробую это посчитать в EWB или Proteus, и прикину, как заменить этот узел чисто программно.

Честно говоря, очень не давал мне покоя один несколько неординарный момент в этой конструкции...

Важная тонкость: на младший pазpяд сумматоpа
идет младший pазpяд с pегистpов, но СТАРШИЙ - со счетчика.

Это настораживет, но и это ещё не всё!

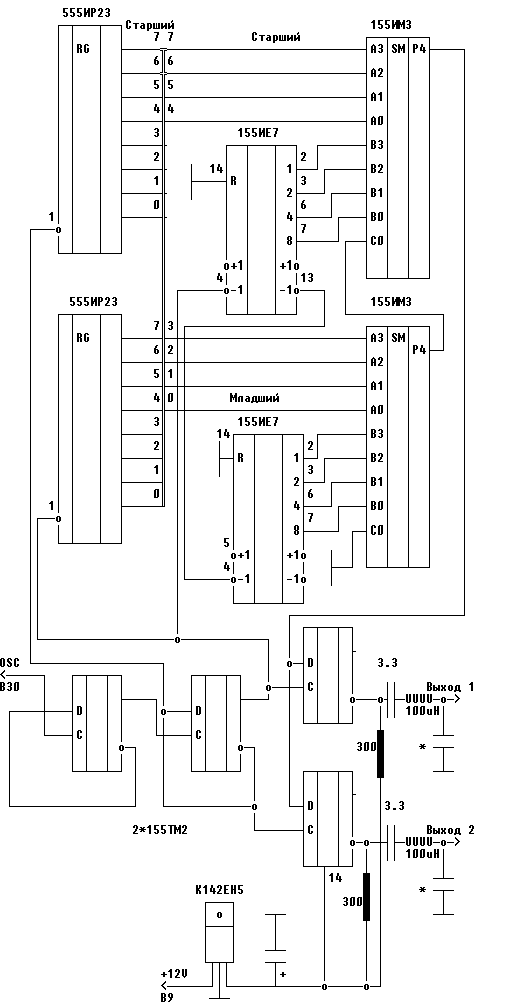

Если посмотреть на авторский вариант схемы:

то заметно, что и разряды счетчика у автора перепутаны - младшие разряды счетчика поданы
на старшие биты аргумента сумматора в порядке убывания последних...

Я, честно говоря, когда схему отрисовывал, выводы подсоединил так, как мне казалось
правильным чтобы

Lavr wrote:...с точностью до инверсии получился Fast PWM:

Но оказалось, что как не переставляй разряды, в том случае, если "на младший pазpяд сумматоpа
идет младший pазpяд с pегистpов, но СТАРШИЙ - со счетчика", ШИМ в классическом виде не получается никак!

Получается... получается в обоих версиях что-то похожее на ШИМ, но весьма своеобразное!
Вот угадай теперь, чего хотел добиться автор схемы, перепутав выходы счетчика на
входах сумматора...

Lavr · Post by **Lavr** » 08 Dec 2013 11:08

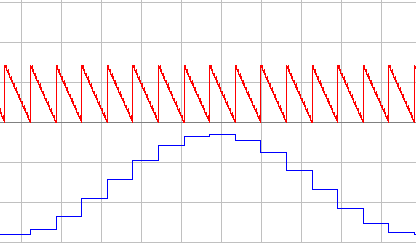

Если выводить через эту схему вот такой дискретный синус: 8KHz, 8 bit:

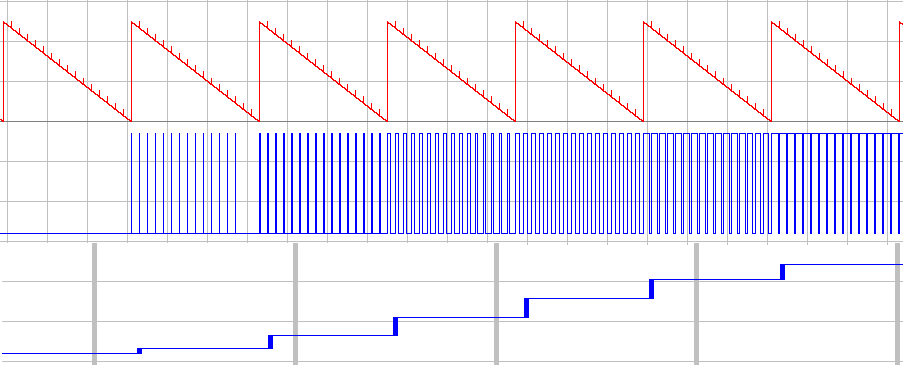

То, если не путать старшинство выводов счетчика, картинка ШИМ получается вот такая:

По смыслу-то оно как бы и ничего, но на один период пилы должен получаться 1 импульс ШИМ!

Только с перепутанными выводами счетчика - получается еще забавнее! (чуть позже расчет выложу)
